0458-616-1821-A
4
pyccкий
3 Обзор
1Рукоятка
Рукоятка служит для переноски и ведения мойки
высокого давления.
2Держатель
Держатель служит для хранения распылительного
пистолета.
3Держатель
Держатель служит для хранения разбрызгивателя.
4 Ручка для транспортировки
Ручка для транспортировки служит для переноски
мойки высокого давления.
5Штуцер
Штуцер служит для присоединения шланга подачи
воды.
6Штуцер
Штуцер служит для присоединения шланга высокого
давления.
7 Тумблерный выключатель
Тумблерный выключатель служит для включения и
выключения мойки высокого давления.
8Держатель
Держатель служит для хранения кабеля питания.
9Кабель питания
Кабель питания служит для соединения мойки
высокого давления со штепсельной вилкой.
10 Зажим
Зажим удерживает штепсельную вилку на смотанном
кабеле питания.
11 Штепсельная вилка
Штепсельная вилка соединяет кабель питания с
розеткой.
12 Карманы
Карманы служат для хранения насадок, входящих в
комплект поставки.
13 Держатель
Держатель служит для хранения набора для
распыления.
14 Держатель
Держатель служит для хранения шланга высокого
давления.
15 Чистящая игла
Данная игла служит для чистки насадки.
# Заводская табличка с номером изделия

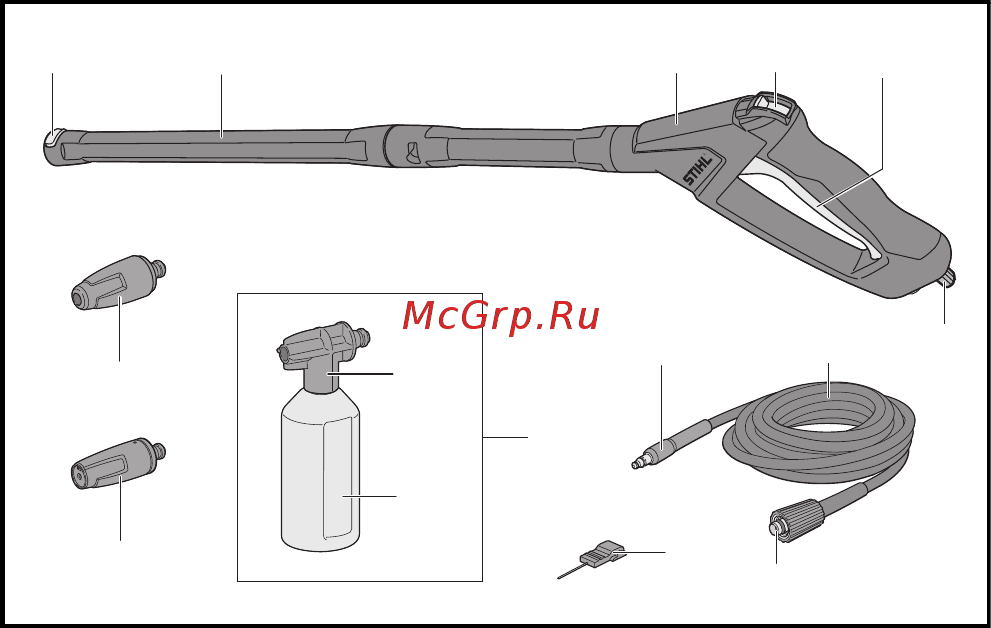

3.2 Распыляющее устройство
1Защелка
Защелка удерживает насадку в струйной трубке.
2 Струйная трубка
Струйная трубка соединяет пистолет-распылитель с
насадкой.
3 Пистолет-распылитель
Пистолет-распылитель служит для удерживания и
ведения распыляющего устройства.
4 Фиксирующий рычаг
Фиксирующий рычаг разблокирует рычаг.
6
1 3 4
5
2
10
7
8
13
0000-GXX-5291-A0
9
14
15
12
11
