Caleo С450 [2/2] Схема подключения

Caleo С450 [2/2] Схема подключения

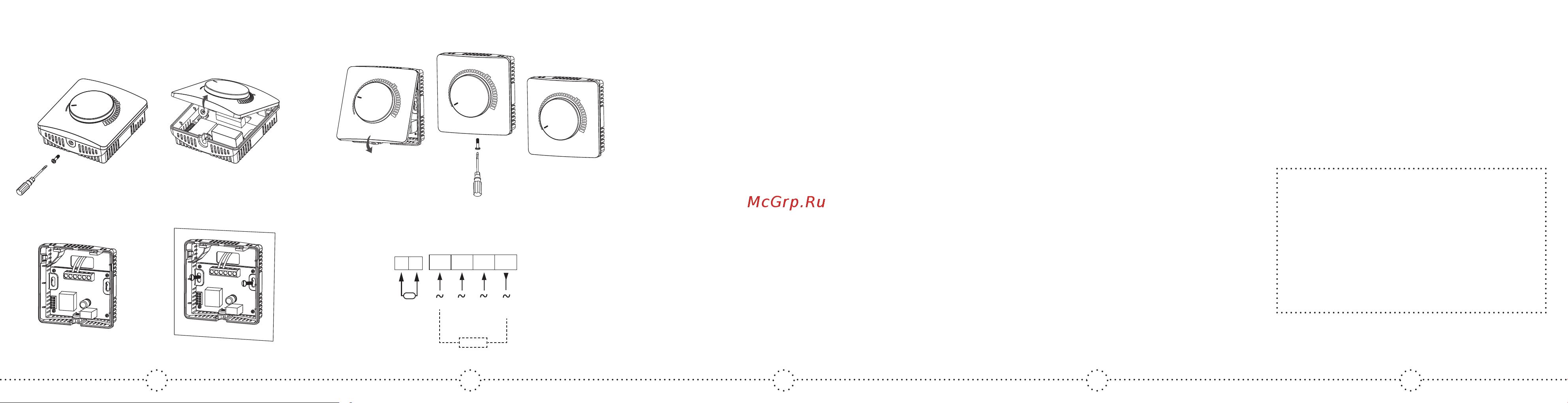

Схема установки
1. Выверните винт в нижней части термостата отвёрткой
2. Откройте переднюю панель, как показано на следующем
рисунке.
3. Правильно подключите провода в соответствии со схемой
соединения и надежно затяните винты силовых контактов.
4. Закройте переднюю панель и затяните винт, как показано
на следующих рисунках, чтобы завершить установку.
Схема подключения
Подключение нагрузки
Горячая линия
По всем вопросам гарантийного и сервисного обслужива-
ния вы можете обратиться по телефону: 8-800-222-70-26.
Звонки по РФ со стационарных и мобильных телефонов
бесплатно.
Гарантийные обязательства
Уважаемый покупатель!
Гарантируется выполнение обязательств по удовлетворению
требований покупателей, установленных законодательными
актами Российской Федерации.
Продавец обязан выдать покупателю гарантийный талон,
с указанием даты и места продажи, названия фирмы, печа-
тью организации и подписью уполномоченного лица.
Условия гарантии
Гарантийный срок составляет 2 года.
Гарантийный срок исчисляется с момента продажи продук-
ции, дата которой указывается в Гарантийном талоне. Если
дату продажи установить невозможно, гарантийный срок
исчисляется с даты изготовления продукции.
Гарантия действительна при соблюдении следующих
условий.
Продукция использовалась в целях, соответствующих
ее прямому назначению. Продукция монтировалась с ис-
пользованием оригинального дополнительного оборудо-
вания. Продукция монтировалась с полным соблюдением
настоящей «Инструкции по установке».
Гарантия не распространяется на продукцию.
При отсутствии полностью и правильно заполненного
Гарантийного талона. Поврежденную в результате действия
обстоятельств непреодолимой силы или третьих лиц. Смон-
тированную в нарушении данной «Инструкции по установке».
Имеющую следы механических повреждений (нарушение
пломбирования, нетоварный вид, подгорание силовых клемм
с внешней стороны). Имеющую следы воздействия влаги, по-
падания посторонних предметов, пыли, грязи внутри изделия
(в т. ч. насекомых). Поврежденную в результате стихийных
бедствий, пожаров и других случаев воздействия форс-
мажорных обстоятельств.
Замечания по установке
Монтаж и техническое обслуживание должны про-
изводиться квалифицированными специалистами,
изучившими инструкцию по установке.
Во время выполнения монтажных работ по установке тер-
морегулятора сетевое питание должно быть отключено.
Присоединение проводов необходимо выполнять в соот-
ветствии со схемой подключения.
Рекомендуется выбирать высоту установки терморегуля-
тора 1,4 метра от пола или на уровне других настенных
выключателей и розеток.
Не устанавливайте терморегулятор в невентилируемом
месте, например, в углу, за дверью.
Не устанавливайте термостат в местах с сильным воздуш-
ным потоком или вблизи источников холода и тепла.
Во избежание повреждения терморегулятора не допуска-
ется попадание внутрь посторонних веществ, таких как
как вода, цементная суспензия, металлические частицы.
Комплект поставки:
Терморегулятор – 1 шт.; датчик температуры с соедини-
тельным кабелем (3 м) – 1 шт.; установочные винты – 2 шт.;
инструкция по установке – 1 шт.; упаковочная коробка – 1 шт.
Производитель
Чжэцзян Менред Комфорт Систем Ко., Лтд
Здание 300, шоссе Лунхуа, Промышленная зона Удзянкоу,
325026, город Вэньчжоу, провинция Чжэцзян, Китай
Гарантийный талон
Отметки о продаже терморегулятора
Продавец ________________________________________________________
Адрес продавца __________________________________________________
Телефон продавца _______________________________________________
Дата продажи ____________________________________________________
Подпись представителя продавца __________________________________
М.П.
6 7 8 9 10
1
2
3
4
Датчик
OUT_NTC
NN LL1
16A
t°C
Сеть
Нагрузка
