МОНТАЖ, СБОРКА, НАЛАДКА И РЕГУЛИРОВКА

ВНИМАНИЕ! Перед началом сборки удостоверьтесь,

что кнопка выключателя находится в позиции “Выкл.”,

а вилка шнура отсоединена от штепсельной розетки.

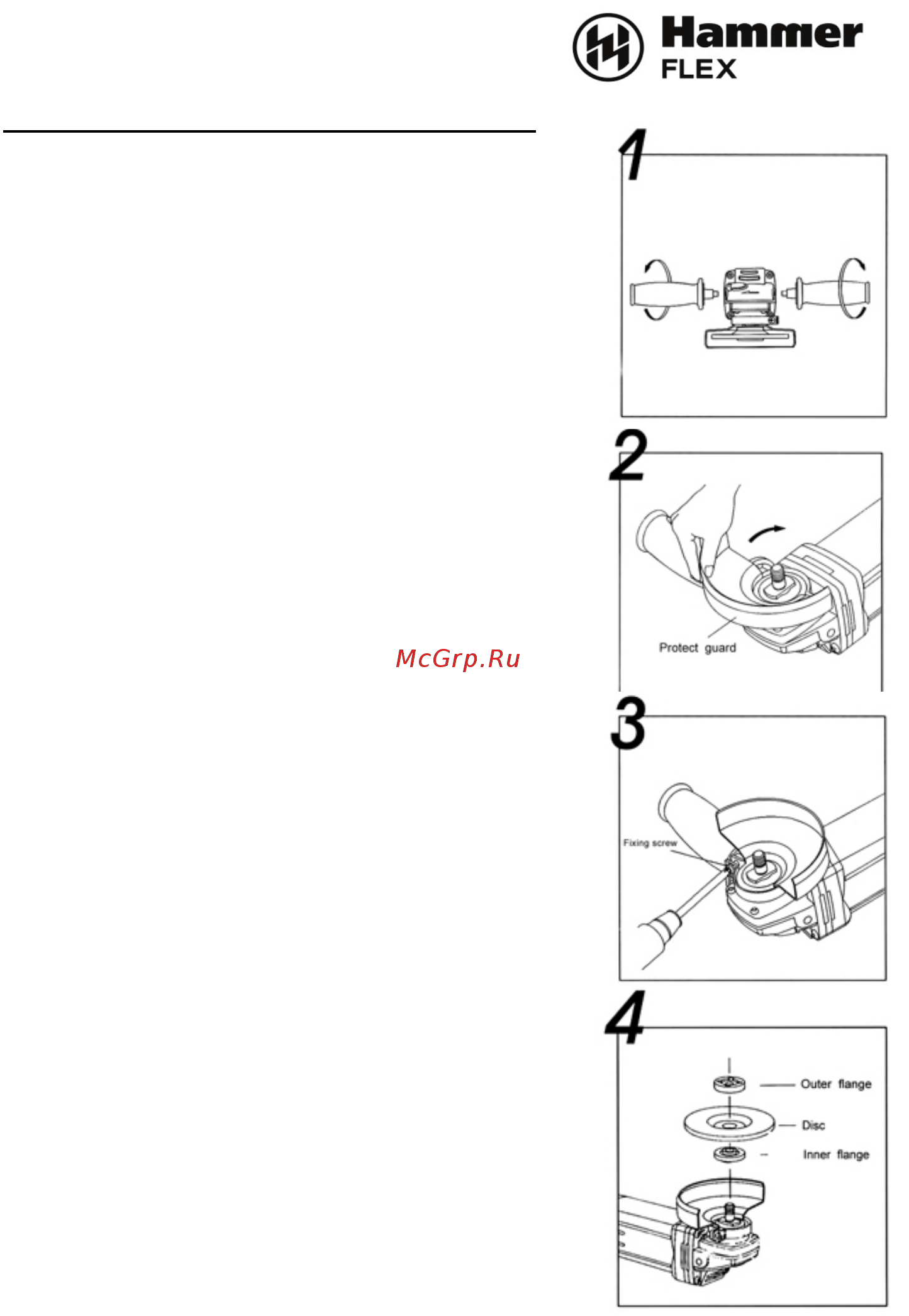

Монтаж дополнительной рукоятки корпуса.

Для удобства и безопасности работы, пожалуйста,

используйте боковую рукоятку. Для монтажа боковой

рукоятки, привинтите ее справа или слева от

редукторной головки в зависимости от способа

работы (Рис.1).

Защитный кожух.

Установите защитный кожух на посадочную

поверхность электроинструмента так, чтобы кулачки

кожуха совпали с выемками на посадочной

поверхности редуктора. (Рис.2).

Затем проверните кожух на 180º по часовой стрелке

(Рис.3) иатяните винт защитного кожуха

Установите защитный кожух так, чтобы исключался

выброс искр в направлении оператора.

Защитный кожух должен поддаваться повороту

только после того, как будет ослаблен винт

защитного кожуха! В противном случае

электроинструмент нельзя больше использовать и он

должен быть передан сервисной службе.

Кулачки кодирования на крепежном хомуте кожуха

гарантируют установку только подходящего к

электроинструменту защитного кожуха.

Установка диска.

1. Наденьте внутренний фланец на шпиндель.

Обеспечьте плотное прилегание к плоскости

гладкого среза (Рис. 4).

2. Наденьте на шпиндель шлифовальный диск и

уложите его на внутренний фланец. Убедитесь в

том, что он плотно прижат.

3. Теперь накрутите на шпиндель наружный фланец

с внутренней резьбой, при этом обратите внимание

на то, какой стороной его надевать, это зависит от

типа применяемого диска. Шлифовальный диск

необходимо зажимать той стороной наружного
