Руководство по эксплуатации Стабилизатор напряжения автоматический

www.zubr.ru www.zubr.ru

| |

Устройство предназначено для поддержания стабильного напряжения сети питания

электроприборов бытового назначения 220 В, 50 Гц.

Область применения:

` бытовое оборудование (телевизоры, холодильники и т.д.);

` системы освещения;

` системы кондиционирования и вентиляции воздуха;

` насосное оборудование;

` блоки управления систем обогрева и водоснабжения;

` лабораторные установки;

` медицинское оборудование;

` оргтехника;

` изделия, содержащие электродвигатель.

Общие сервисные функции стабилизатора напряжения

` регулировка выходного напряжения в широком диапазоне, дискретным

способом без искажения формы сигнала;

` широкий диапазон входных напряжений 140–260 В;

` высокое быстродействие;

` контроль над выходным напряжением с помощью встроенного в корпус

вольтметра;

` автоматическое отключение нагрузки при превышении предельных значений

выходного напряжения (максимального и минимального);

` автоматическое отключение нагрузки при коротком замыкании;

` автоматическое подключение нагрузки при восстановлении выходного

напряжения в пределах рабочего диапазона;

` индикация режимов работы.

Рекомендации по выбору стабилизатора

Мощность стабилизатора определяет максимально допустимую суммарную мощ-

ность нагрузки, которую можно подключить к стабилизатору.

При выборе стабилизатора напряжения необходимо знать о том, что при уменьше-

нии входного напряжения увеличивается входной ток, а следовательно, уменьша-

ется допустимая максимальная мощность нагрузки (См. график).

Если входное напряжение находится в пределах (198–242 В), прибор выдает 100%

заявленной мощности. Максимальная мощность в других пределах входного нап-

ряжения изменяется, как отображено на графике.

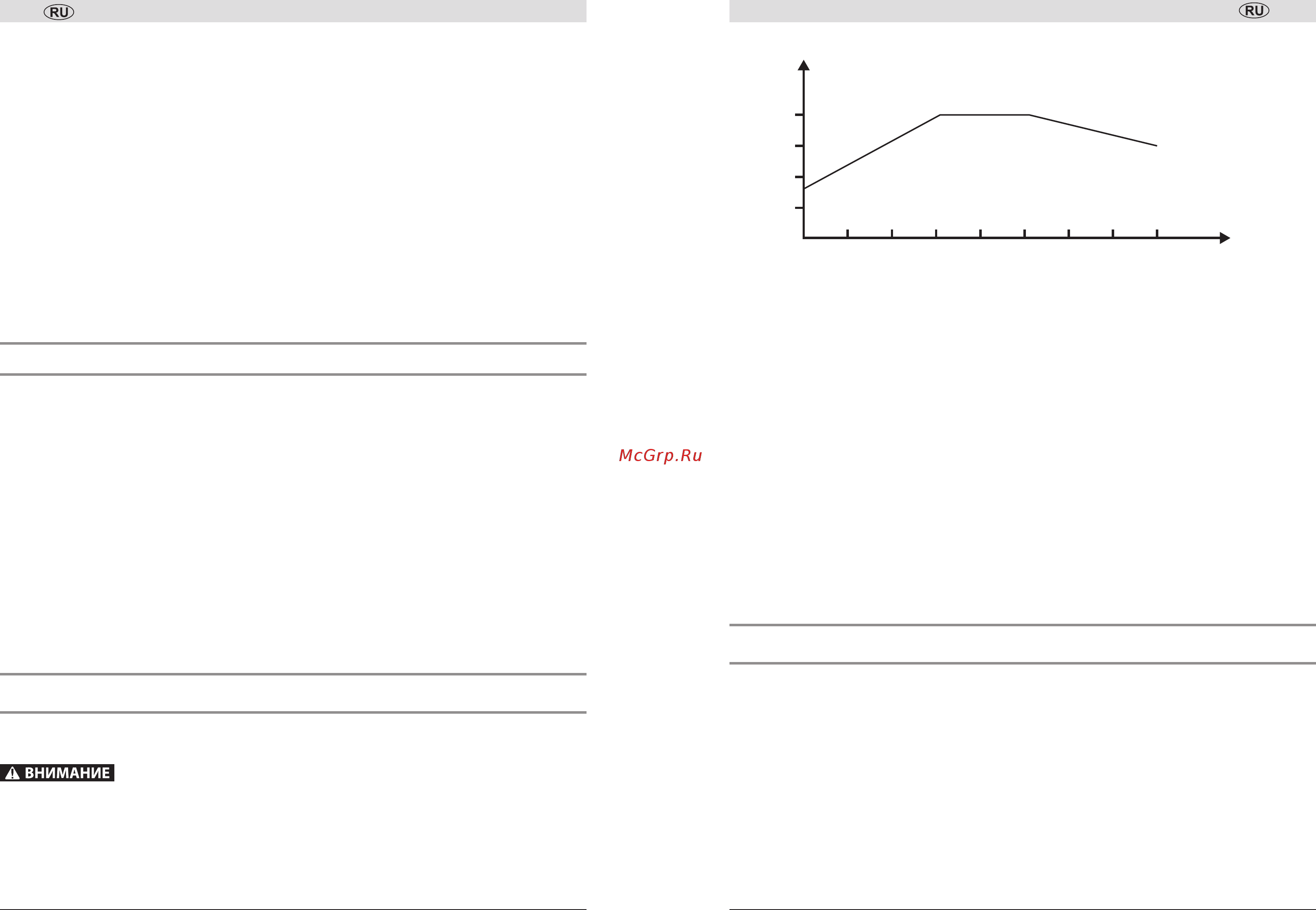

100

P(%)

Выходная мощность,

% от максимальной

Входное

напряжение, В

U(V)

140 160 180 200 220 240 260 280 300

При выборе модели стабилизатора напряжения по критерию необходимой мощности,

нужно рассчитать суммарную мощность потребителей.

Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инст-

рукции по эксплуатации. Иногда потребляемая мощность вместе с напряжением

питания и частотой сети указывается на задней стенке прибора или устройства.

Следует иметь в виду, что ток, потребляемый электродвигателем во время вклю-

чения, в несколько раз больше, чем в штатном режиме. Соотношение величины

потребляемого тока в момент пуска (включения) устройства к величине тока в уста-

новившемся режиме называется кратностью пускового тока. Данная величина за-

висит от типа и конструкции электродвигателя, наличия или отсутствия устройства

плавного запуска, и может иметь значение от 3 до 7. В случае, когда в состав нагруз-

ки входит электродвигатель, который является основным потребителем в данном

устройстве (например, погружной насос, холодильник), но его пусковой ток неиз-

вестен, то паспортную потребляемую мощность двигателя необходимо умножить

минимум на 3, во избежание перегрузки стабилизатора напряжения в момент вклю-

чения устройства. Большие пусковые токи могут наблюдаться и у других устройств.

Рекомендуется выбирать модель стабилизатора напряжения с небольшим запасом по

мощности, который позволит создать резерв для подключения нового оборудования.

Экран с индикацией входного/выходного напряжения

При включении стабилизатора в сеть, на экране отображается режим обратного

отсчета, в зависимости от выбранного значения (6/120 секунд). После завершения

цикла задержки включения, прибор переходит в рабочий режим стабилизации. На эк-

ране отражается значение 220 В, при точности стабилизации 8% в диапазоне 204–236 В

или при точности стабилизации 10% в диапазоне 198–242 В.

Если в процессе работы нажать кнопку задержки включения, на экране на 3 секун-

ды отобразится выбранный режим задержки. Затем прибор продолжит отображать

значение входного напряжения.

Если входное напряжение ≤ 255 В, на экране отображается символ «Н», в режиме

мерцания.

Символ «L» означает, что выходное напряжение на стабилизированных розетках

≤180 В.
