Руководство по эксплуатации Стабилизатор напряжения автоматический
www.zubr.ru www.zubr.ru
| |
8
9
N
L
Выход: AC 220 B
N
L
ÂÕÎÄ 220B/50Ãö ÂÛÕÎÄ
L
Вход Заземление Выход
NNL
Вход: AC 140V~260 B

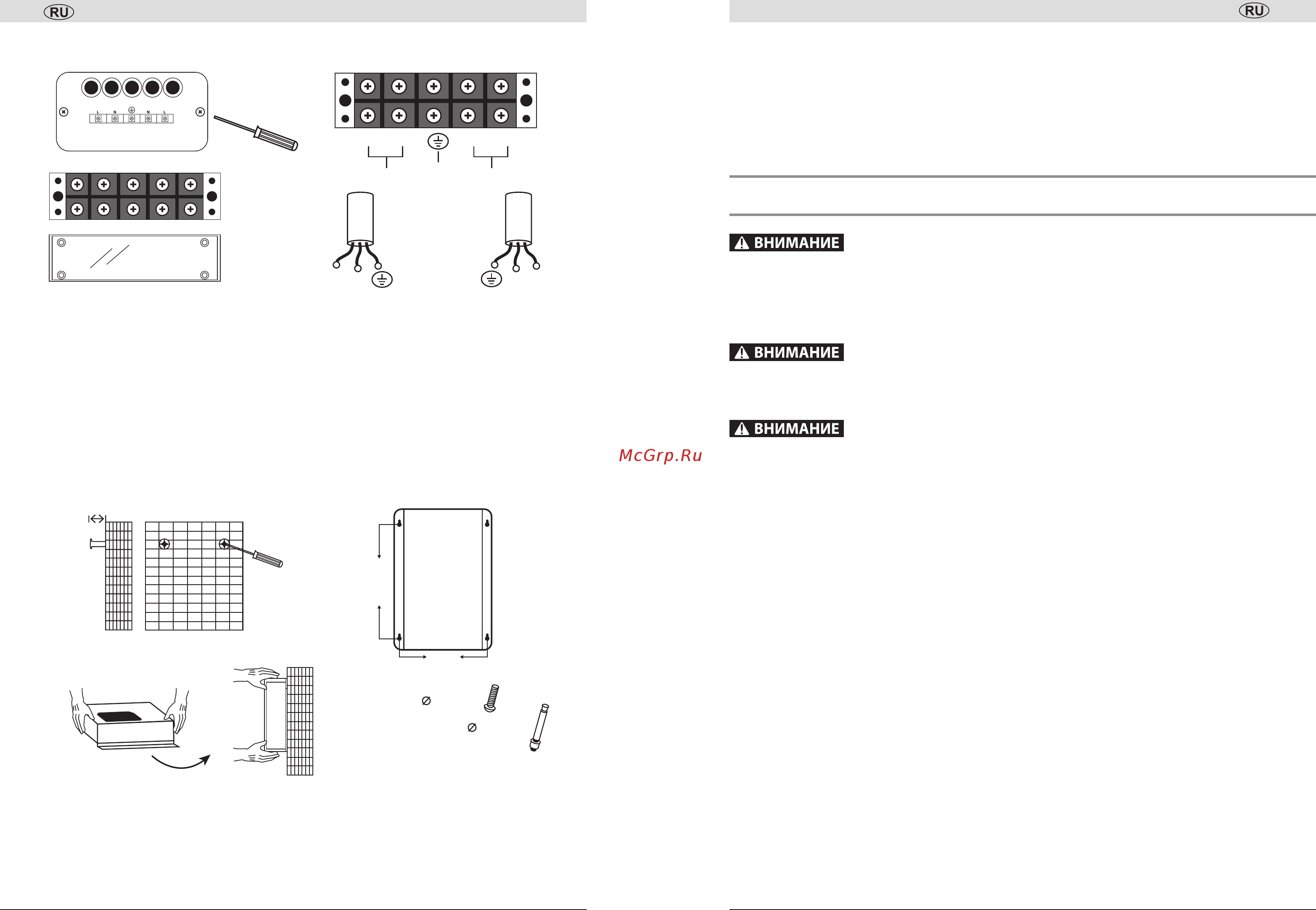

Подключение стабилизатора напряжения
1
2
3
12 345
1. Открутите винты и снимите металлическую пластину в нижней части корпуса
стабилизатора (рис. 1).
2. Снимите пластиковую защитную пластину, расположенную над соединительными
клеммами (рис. 2).
3. Присоедините провода подключения к сети (Вход) и провода питания оборудования
(Выход), в соответствии со схемой на рис. 3.
4. Установите защитные пластины на место, закрепите металлическую пластину
винтами.
4
56
Схема монтажа
стена стена
стена
1) Винты 6 x 10 4 шт.
2) Крепежные
элементы
6 x 80 4 шт.
10000VA
20 ~ 25 мм
292 MM
300 MM
1. Надежно закрепите винты в стене (рис. 4).
2. При монтаже стабилизатора на стену, держите прибор за его верхнюю и нижнюю
часть (рис. 5).
3. Во избежание выскальзывания и повреждения прибора, не держите корпус
справой и левой стороны (рис. 6).
ВАЖНО:
` При эксплуатации стабилизатора необходимо периодически проверять соответст-
вие суммарной мощности подключённых потребителей и максимальной мощности
стабилизатора с учётом зависимости от входного напряжения.
` При возникновении трудностей с выбором мощности стабилизатора рекомендуем
обратиться за помощью к специалистам.
Подготовка к работе и порядок работы
Перед подключением стабилизатора необходимо убедиться в отсутствии механи-
ческих повреждений. Если транспортировка проводилась при отрицательных тем-
пературах, следует выдержать время не менее 2 часов для предотвращения
появления конденсата.
Подключение стабилизатора должно производиться квалифицированным специ-
алистом с соблюдением требований ПУЭ, ПТБ и настоящей инструкции.
Прибор не предназначен для использования лицами (включая детей) с ограниченны-
ми физическими, сенсорными возможностями, обладающими недостаточным опытом
и знаниями, если они не находятся под наблюдением и не получили инструкций по
использованию устройства от лица, ответственного за их безопасность.
` Извлечь стабилизатор из упаковочной тары и произвести внешний осмотр с целью
определения наличия механических повреждений.
` Установить стабилизатор в помещении, отвечающем рабочим условиям
эксплуатации.
` Заземлить корпус стабилизатора.
` Подключить к сети 220 В.
` Установить выключатель в положение «Вкл» на 15 секунд.
` Вольтметр выходного напряжения должен показывать 220 В при работе
стабилизатора в штатном режиме.
` Установить выключатель в положение «Выкл».
` Подключить нагрузку к выходным гнездам.
` Установить выключатель в положение «Вкл».
