580 x 420 x 940 мм

Масса нетто 39 кг

3.2 Звуковая эмиссия

Уровень звукового давления

(в соответствии с EN ISO 11202, погрешность проверки 4

дБ):

Холостой ход на 2300 об/мин LpA 70 дБ(A)

Приведенные значения относятся к уровню издаваемого

шума и не являются необходимым уровнем для безопасной

работы.

Так как условия на рабочем месте могут быть разными,

данная информация представлена только для того, чтобы

оператор мог лучше оценить риски и опасность.

3.3 Комплект поставки

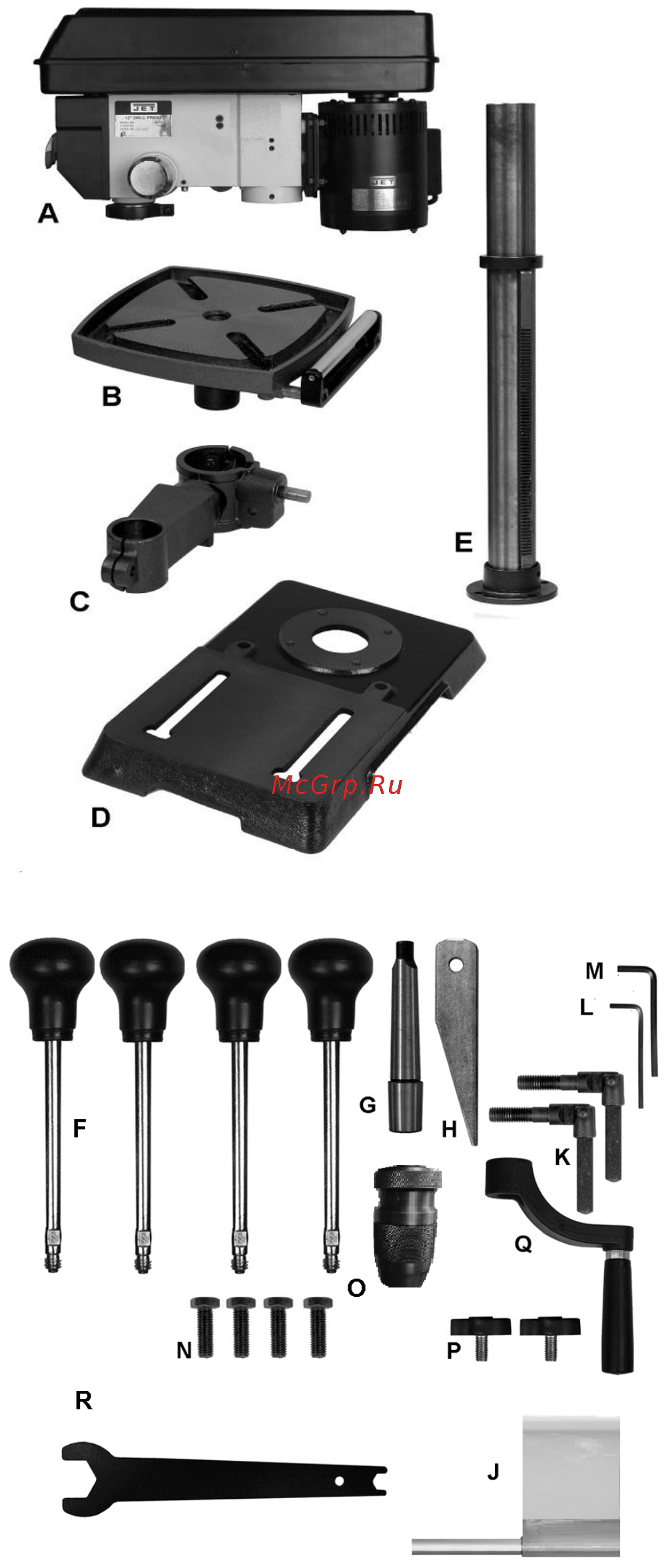

См. рисунки 1 и 2:

1 узел сверлильной бабки – A

1 рабочий стол – B

1 узел кронштейна и опоры стола – C

1 основание – D

1 колонна с рейкой – E

4 рукоятки – F

1 оправка – G

1 выталкивающий клин – H

1 защитный кожух патрона – J

2 фиксирующие рукоятки – K

1 инструкция по эксплуатации

1 деталировка

Крепежные элементы:

4 болта M10 x 25 – N

1 Быстрозажимной патрон– O

2 фиксирующие ручки устройства расширения рабочего

стола – P

1 ручка регулировки высоты стола – Q

Инструмент для сборки:

1 шестигранный ключ 3 мм – L

1 шестигранный ключ 4 мм – M

Дополнительно потребуется: гаечный ключ 16 мм.

Рис. 1

Рис. 2

Прежде, чем начать сборку:

1. Извлеките все содержимое из транспортировочного

контейнера.

2. Сравните содержимое транспортировочного контейнера

с комплектом поставки, указанным выше. В случае

неполной комплектации или обнаружении повреждений

деталей обратитесь к поставщику.
