3. Очистите от защитной антикоррозионной смазки все
покрытые ею поверхности при помощи керосина или
мягкого растворителя. Не используйте для очистки
растворители для красок и лака или бензин. Они могут
повредить пластмассовые детали и окрашенные
поверхности.
3.4 Особенности станка
Быстрое перемещение шпинделя за один оборот рукоятки.
Быстрое и простое сверление отверстий одинаковой
глубины благодаря наличию ограничителя глубины
сверления.
Перекрестный лазер позволяет легко определить центр
сверления.
Точно отшлифованный чугунный рабочий стол.
Большая поверхность стола с 4 пазами и двумя T-
образными пазами позволяет легко закреплять заготовки
любой конфигурации.
Большое чугунное основание обеспечивает устойчивость
станка.
Станок оснащен высокопроизводительным асинхронным
двигателем с высоким крутящим моментом и клиновидным
приводным ремнем.
Быстрозажимной патрон 1-16 мм поставляется в
комплекте оправкой MT2/B16.
Прозрачный защитный кожух патрона для обеспечения
безопасной работы со станком.
3.5 Описание станка

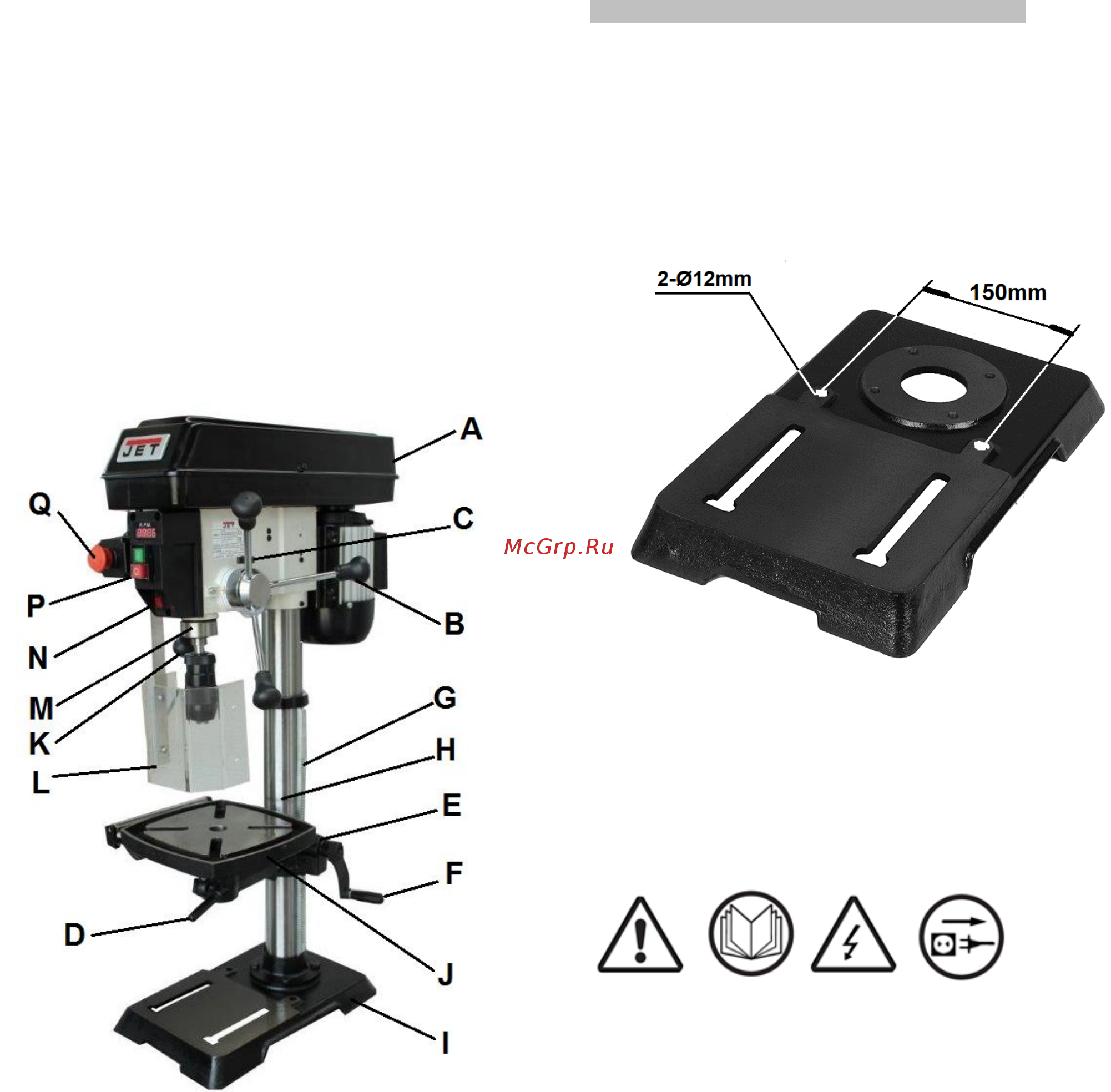

Рис. 3
A…………Защитная крышка ременной передачи
B…………Рукоятка вертикальной подачи
C…………Блокировка вертикальной подачи
D…………Фиксатор стола
E…………Фиксатор колонны
F…………Рукоятка регулировки высоты стола
G…………Рейка
H…………Колонна
I………….Основание
J………….Рабочий стол
K…………Ручка регулировки частоты вращения шпинделя
L………….Защитный экран патрона
M…………Пиноль шпинделя
N………….Выключатели перекрестного лазера
P………….Кнопка пуска/останова двигателя
Q………….Крышка кнопки стоп
4. Транспортировка и пуск в эксплуатацию
4.1 Транспортировка и установка
Станок сконструирован для эксплуатации в закрытых
помещениях и должен быть надежно установлен на
твердой и ровной поверхности.
Внимание:
Во избежание опрокидывания станок необходимо
прикрутить к основанию двумя винтами с головкой
под ключ (в комплект не входят). См. рисунок 4.
Рис. 4
Для удобства упаковки станок собран не полностью.
4.2 Сборка
Не подключайте станок к сети до полного завершения его
сборки.
Если при распаковке вы обнаружили какие-либо
повреждения, возникшие в процессе транспортировки
станка, немедленно сообщите о них поставщику. Не
запускайте в работу данный станок!
