Произведите утилизацию упаковки экологически
безопасным способом.
Очистите от защитной антикоррозионной смазки все
покрытые ею поверхности при помощи легкого
растворителя.
Сборка основания и колонны

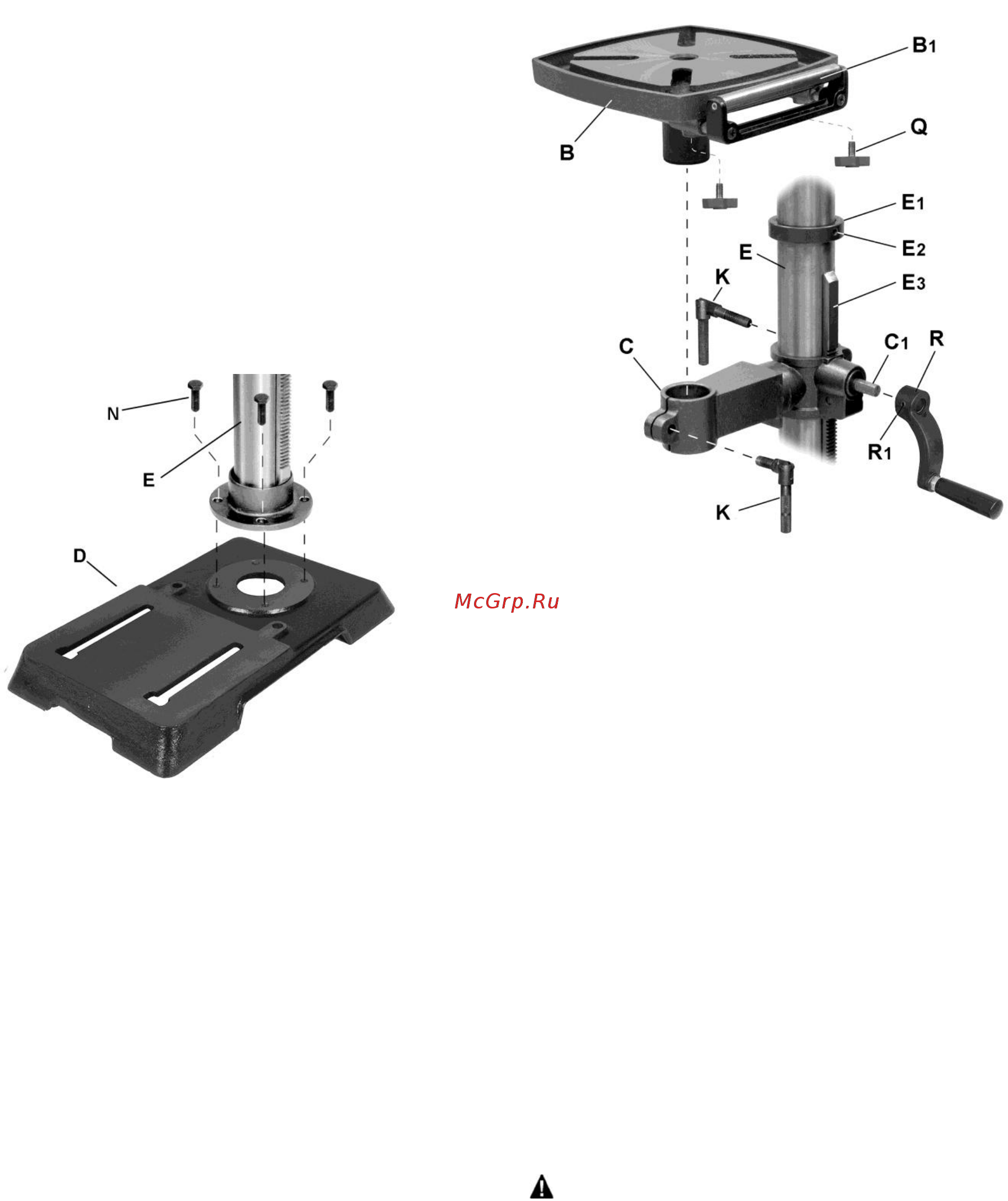

См. рисунок 5:
1. Установите основание (D) на ровном полу.
2. Установите колонну (E) на основание станка (D) и
совместите отверстия в опоре колонны с отверстиями
основания станка.
3. Закрепите колонну на основании станка при помощи
гаечного ключа 16 мм и четырех юолтов M10 x 25 (N).
Наденьте упорное кольцо (E
1
) на колонну (E), опустите его
вниз до упора в ре йку (E
3
) как показано на рисунке, и
затяните установочный винт (E
2
) с помощью
шестигранного ключа 3 мм (в комплекте)
Рис. 5
Рабочий стол и рейка
См. рисунок 6:
Примечание: Если кронштейн рабочего стола (C) и стойка
(E
3
) уже установлены на колонне (E), перейдите к пункту 4.
В противном случае, начните с пункта 1.
1. Снимите упорное кольцо (E
1
) и рейку (E
3
) с колонны
(E). Запомните, какой из концов рейки верхний.
После установки стойки на место он должен снова
оказаться вверху.
2. Вставьте рейку (E
3
) в кронштейн стола (C) так,
чтобы зубья рейки (E
3
) вошли в зацепление с
ведущей шестерней на конце вала рукоятки
регулировки высоты стола (C
1
).
3. Насадите кронштейн стола (C) вместе с рейкой
(E
3
) на колонну (E), как показано на рисунке.
4. Наденьте упорное кольцо (E
1
) на колонну (E),
опустите его вниз до упора в рейку (E
3
) как показано
на рисунке, и затяните установочный винт (E
2
) с
помощью шестигранного ключа 3 мм (в комплекте).
5. Установите стол (B) на кронштейн стола (C), как
показано на рисунке 6 и закрепите его с помощью
фиксатора (K).
6. Закрепите устройство расширения стола (B
1
) с
помощью двух фиксирующих ручек устройства
расширения рабочего стола (Q).
Рис. 6
Рукоятки регулировки и фиксации высоты стола
См. рисунок 6:
1. Ослабьте установочный винт (R
1
) на рукоятке
регулировки высоты стола (R).
2. Наденьте рукоятку (R) на вал кронштейна стола (C
1
).
3. Поверните рукоятку (R) так, чтобы установочный винт
(R
1
) оказался напротив плоского участка вала (С
1
) и
затяните винт (R
1
) с помощью 3 мм шестигранного ключа,
чтобы закрепить рукоятку.
4. Вставьте фиксирующую рукоятку колонны (K) с
обратной стороны кронштейна стола (C) напротив рукоятки
регулировки высоты (R).
Установите рейку (рис. 6) в прорезь кронштейна стола.
Более длинная гладкая часть рейки должна оказаться
вверху.
С помощью второго человека сдвиньте кронштейн стола и
рейку вниз по колонне.
Установка сверлильной бабки
1. С помощью второго человека осторожно установите
бабку сверху на колонну (рис. 7).
ВНИМАНИЕ! Бабка станка - тяжелая. Во избежание
травм и/или повреждения оборудования не
поднимайте ее без посторонней помощи.
2. Поверните бабку, так чтобы боковые стороны крышки
ременной передачи (А
1
) оказались параллельны боковым
сторонам основания станка (D, рисунок 5).
3. Затяните два установочных винта (A
2
, рис. 7) с
помощью 5 мм гаечного ключа до полной фиксации
головки.
