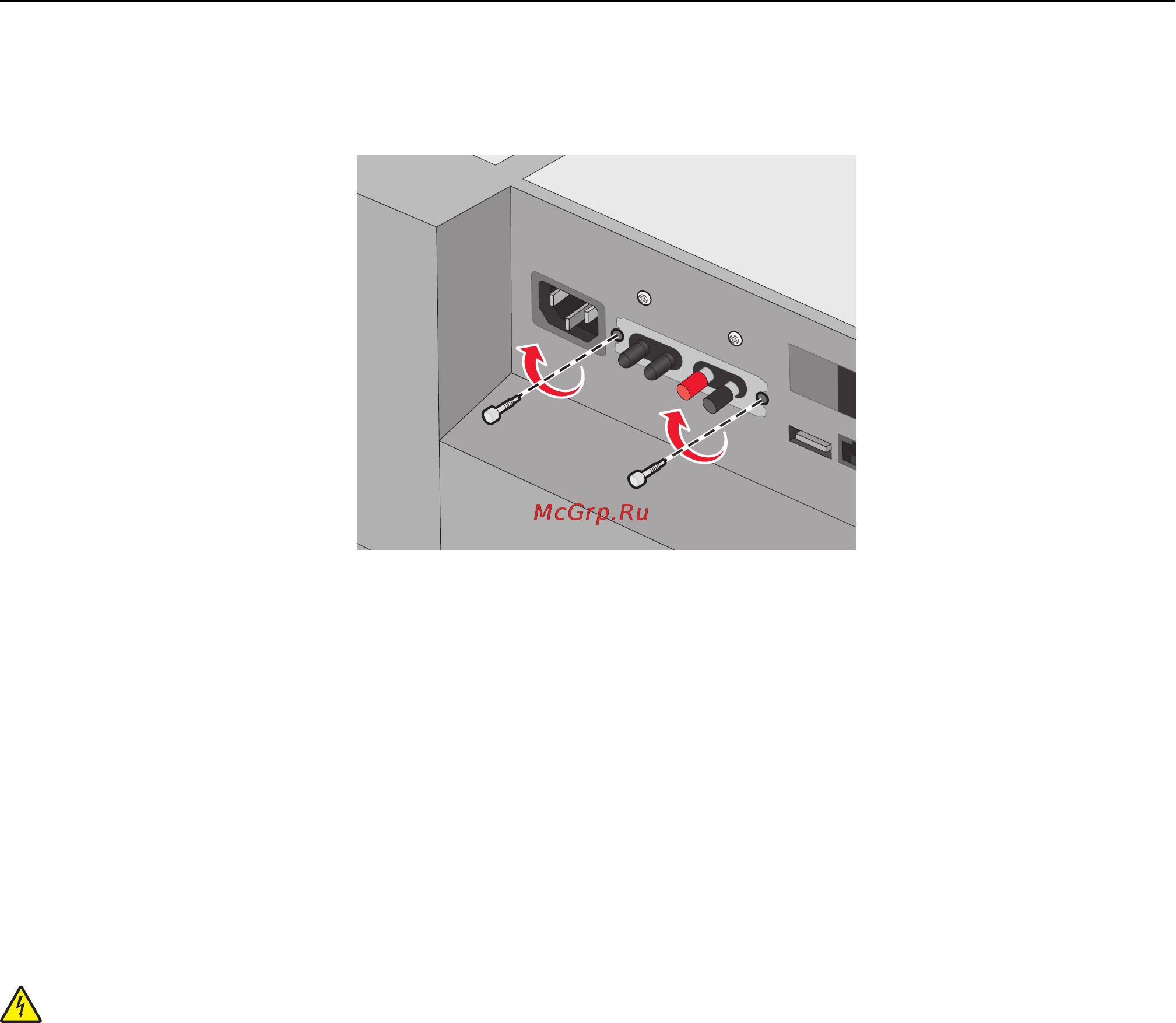

14 Закрепите порт ISP в отделении системной платы при помощи винтов из комплекта поставки

порта ISP.

Примечание. Винты должны пройти через отверстия на отделении системной платы и

закрепиться на кронштейне порта ISP.

15 Прикрепите на место крышку системной платы.

Установка модуля флэш-памяти или платы с микропрограммным

обеспечением

Примечание. Для этой операции требуется шлицевая отвертка.

На системной плате имеется два разъема для установки дополнительной карты флеш-памяти или

платы с микропрограммным обеспечением. Возможна установка лишь одной платы каждого типа,

однако разъемы подходят для обоих типов.

ВНИМАНИЕ-ОПАСНОСТЬ ПОРАЖЕНИЯ ТОКОМ: Перед работой с системной платой,

установкой дополнительного оборудования или наращивания памяти после настройки сканера,

выключите сканер, отсоедините кабель питания от розетки, и лишь затем продолжайте. Если

к сканеру подключены другие устройства, отключите их, а также отсоедините кабели, идущие

к сканеру.

ПРЕДУПРЕЖДЕНИЕ. Возможность повреждения: Электронные компоненты системной платы

быстро выходят из строя под воздействием статического электричества. Перед тем, как

прикоснуться к какому-либо электронному компоненту системной платы или разъему, дотроньтесь

рукой до какой-нибудь металлической детали принтера.

1 Обеспечьте доступ к системной плате сканера. Подробнее см. «Доступ к системной плате» на

стр. 28

2 Распакуйте модуль.

Примечание. Не прикасайтесь к электрическим компонентам на плате.

3 Возьмите плату за края и совместите пластмассовые штыри платы с отверстиями в системной

плате.

Дополнительная настройка принтера 41
