GENERAL WARNINGS
1. This manual is included in water heater delivery set. It should be kept alongside the appliance even if the
latter is transferred to another user and/or moved to another location.
2. Read this manual carefully. It provides important safety precautions for installation, use and maintenance
of the water heater.
3. The appliance is installed at the expense of the user.
4. The use of the appliance for purposes other than those specied is strictly forbidden. The manufacturer is
not to be held responsible for any damage due to failure to comply with the instructions set in the manual.
5. All installation and maintenance works must be carried out by a qualied technician in conformity with
the current rules and regulations, as well as the directions provided by the manufacturer.
6. Incorrect installation can cause personal injury and property damage. The manufacturer is not to be held
responsible for damage due to incorrect installation.
7. Keep all packing material (clips, plastic bags, polystyrene foam, etc.) out of children's reach. The packing
material is hazardous for health.
8. The appliance is not intended for use by persons (including children) with reduced physical, sensory, or
mental capabilities, or lack of experience and knowledge, unless they have been given supervision or
instruction concerning use of the appliance by a person responsible for their safety.
9. It is strictly forbidden to touch the appliance barefoot or with wet hands and/or feet.
10. Repair works should be carried out by a qualied technician using original spare parts produced by
manufacturer. Failure to comply with this requirement invalidates all warranties on the part of the
manufacturer.
11. The temperature of the hot water is adjusted by a thermostat that acts as a protection against
overheating.
12. Water supply must be done in accordance with paragraph “Hydraulic Connection”.
13. Electric wiring must be done in accordance with paragraph “Electrical Connection”.
14. It is strictly forbidden to modify or replace the safety valve with the other one which does not meet the
current rules and regulations, if it is not included in the delivery set.
15. No inammable items should be kept near the appliance.
16. The water heater is a technically sophisticated electrical appliance for household purposes.
17. Whenever electrical water heater installation involves re-equipment (rearrangement) of residential and
non-residential premises in residential buildings, installation should be performed only after relevant
permissions have been obtained in a proper manner.
Before cleaning, isolate the appliance from the mains by
unplugging it or turning the switch o
10
11
12
Install the appliance on a solid wall that is not subjected to
any vibrations
Make electrical connections using cables with conductors
of suitable section
Make sure all control and protection functions operate correctly
before start the appliance
Electric shock
Excessive noise
Incorrect conductor section results in cables overheating.
It may cause re.
Shutdown or damage of the appliance due to out-of-service
or unregulated control system operation
Before water heater handling, drain hot water
Descale the components in accordance with the instructions
provided in the applicable document. Air the room.
Work is performed in protective clothing, avoiding mixing
dierent products. The water heater and surrounding
objects shall be protected against ingress of cleansers
Do not use any insecticides, solvents or aggressive detergents
to clean the appliance
Burns
Injury due to contact of the skin or eyes with acidic substances,
inhalation or swallowing of harmful chemical agents.
Damage to the appliance or surrounding objects due to corrosion
caused by acidic substances
Damage to the plastic and painted parts
GENERAL SAFETY NORMS
Damage to the appliance or any objects underneath it due to the
object falling o following vibrations
Injury from an object falling o the appliance due to its vibrations
Electric shock in case of cable, plug, or socket damage
Electric shock. Burns due to the contact with overheated
components. Injuries due to the contact with sharp edges or
protrusions
Injury from the falling appliance
Damage to the appliance or any objects underneath it due to the
appliance falling o from its place of installation
Do not climb onto the appliance
Do not leave anything on top of the appliance
Do not use the water heater with a damaged power supply cable
Do not start or stop the water heater by plugging it into or out of
the wall outlet. Use the power switch for this purpose
Do not open the water heater body
Electric shock from live unsheathed wires under voltage
Ref. Warning Risk Symbol
1
2
3
4
5
6
7
8
9
Failure to comply with this requirement can result in severe injuries and even death
Failure to comply with this requirement can result in damage to property, plants, or animals
General requirements and safety precautions for use
Symbol Meaning
KEY TO SYMBOLS
ADDITIONAL SAFETY RULES

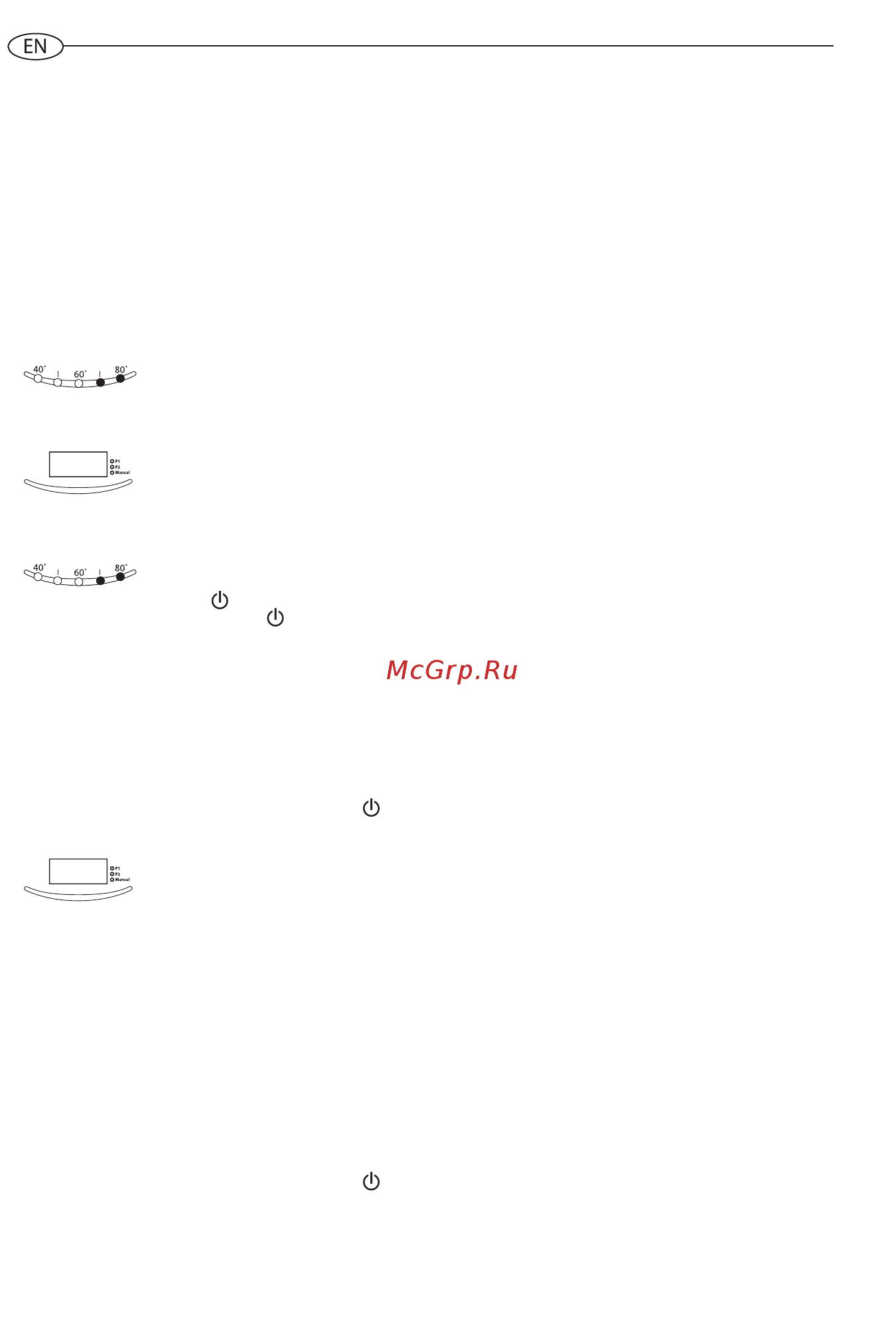

Due to a special knob on the control panel, you are able to use multiple cleaning cycles in a row, which increases the
probability of complete elimination of bacteria.
ECO function is activated by pressing the
«
ECO» knob on the control panel. To deactivate the function, press the same
knob again.
Warning: During the operation the function you cannot control the heating temperature, as it is selected automatically
according to the inherent logic of the ECO mode. But if ECO function is enabled for more than two consecutive weeks, the
water heater automatically enters economy mode, in which it will heat water based on your average needs.
Anti-bacteria function
The water heater has also a fully-automated anti-bacteria mode.
Control over anti-bacteria cycles of this function is implemented using the water heater program, and it is disabled by
default. Automatic mode is activated under certain conditions when you do not use the ECO» knob on the control panel.
Namely this mode provides extra protection against malignant bacteria containing in the warm water.
The rst cycle begins three days after the product is switched on. Subsequent cycles are performed every 30 days if, during
that period, the water is not heated to 70°C at least once. When the water heater is switched o , the anti-bacteria function
is disabled. If the appliance is switched o during the anti-bacteria cycle, the product shuts down and the function is
disabled. At the end of every cycle, the operating temperature reverts to the value set previously by the user.
Благодаря специальной кнопке на панели управления, Вы имеете возможность использования нескольких
циклов очистки подряд, что увеличивает вероятность полного уничтожения бактерий.
Функция ЕСО включается нажатием кнопки ЕСО на панели управления. Для отключения функции, нажмите эту же
кнопку еще раз.
Внимание! Во время работы функции вы не можете управлять температурой нагрева, т. к. она выбирается
автоматически, согласно заложенной логике режима ЕСО. Но если функция ЕСО остается включенной более двух
недель подряд, то водонагреватель автоматически переходит в экономичный режим работы, при котором он будет
нагревать воду, исходя из ваших средних потребностей.
Дополнительный автоматический антибактериальный режим
Водонагреватель имеет также полностью автоматический антибактериальный режим.
Управление антибактериальными циклами в этом режиме реализовано с помощью программы водонагревателя,
и он выключен по умолчанию. Автоматический режим активизируется при определенных условиях, когда Вы
не пользуетесь кнопкой ЕСО на панели управления. Т. е. данный режим является дополнительной защитой от
болезнетворных бактерий, содержащихся в теплой воде.
Первый цикл данного режима включается через три дня после первого включения водонагревателя. В
последующем, если в течение 30 дней температура в водонагревателе не поднималась выше 70°С, то включается
следующий цикл. Если водонагреватель выключен, автоматический антибактериальный режим деактивирован.
При выключении устройства во время выполнения антибактериального цикла, водонагреватель выключается и
функция так же отключается. По завершению автоматического антибактериального цикла, рабочая температура
возвращается к значению, ранее установленному пользователем.
Активация антибактериального цикла ЕСО отображается на дисплее как установка обычного
режима нагрева до температуры 70°С. Для полного отключения автоматического антибактериаль-
ного режима, одновременно нажмите и удерживайте в течение четырех секунд кнопки «ЕСО» и «+», при этом для
подтверждения деактивации режима в течение четырех секунд будет быстро мигать светодиод 40°С. Для обратного
включения автоматического антибактериального режима повторите описанную выше процедуру, при этом для
подтверждения активации режима в течение четырех секунд будет быстро мигать светодиод 50°С.
Во время автоматического антибактериального цикла ЕСО на дисплее попеременно отобража-
ются значение температуры воды и текст «-Ab-». Для включения/выключения данного режима во
время работы водонагревателя, нажмите и удерживайте в течение пяти секунд кнопку «mode»
(«Режим»). Выберите «Аb0» (отключить режим) или «Аb1» (включить режим), поворачивая кнопку «Set» («Установка»),
затем подтвердите выбор нажатием этой кнопки. После того как автоматический антибактериальный режим будет
отключен или включен, индикация на панели управления водонагревателя перейдет в обычный стандартный вид
функционирования.
3.3. Перезапуск/Диагностика
При возникновении неисправности прибор переходит в режим оповещения о поломках.
Перезапуск: Выключите и включите прибор с помощью кнопки
.
Диагностика: Нажмите и удерживайте кнопку
в течение 5 секунд.
Неисправность будет показана индикаторами или на дисплее, по следующей схеме:
Общий перегрев.
Средняя температура датчиков
температуры NTC1/NTC2
выше установленной на 12°С
Перегрев воды,
определяемый
датчиком NTC1
Перегрев воды,
определяемый
датчиком NTC2
Отсутствие
воды
Короткое замыкание
датчика температуры NTC1
Обрыв датчика
температуры NTC1
Короткое замыкание
датчика температуры NTC2
Обрыв датчика
температуры NTC2
Обрыв
активного анода
Короткое замыкание
активного анода
Ошибка сенсорного дифференциала.
Разница между показаниями датчиков
температуры NTC1/NTC2 более 50°С
Ошибка связи между
основной платой
и платой дисплея
Неисправность
основной платы
Ошибка программы
основной платы
Ошибка
энергонезависимой
памяти
14
E1 E2 E3
E4 E10 E11
E12 E13 E14
E15 E16 E60
E90 E91 E92
Оповещение
о поломках
Ошибка сенсорного дифференциала.
Разница между показаниями
датчиков температуры
NTC1/NTC2 более 50°С
Обрыв или короткое замыкание
активного анода
Перегрев воды, определенный
отдельным датчиком
(более 105°С)
Неисправность
основной платы
Общий перегрев. Средняя
температура датчиков температуры
NTC1/NTC2 выше установленной на 12°С
Обрыв или короткое замыкание
датчика температуры NTC1/NTC2
Отсутствие
воды
The activation of the ECO anti-bacteria cycle is displayed as a normal 70°C temperature setting. To
disable the anti-bacteria function on a permanent basis, press and hold the «ECO» and «+» buttons
simultaneously for four seconds; the LED 40°C will ash rapidly for four seconds to conrm its deactivation. To reactivate
the anti-bacteria function, repeat the procedure described above; the LED 50°C will ash rapidly for four seconds to
conrm its reactivation.
Благодаря специальной кнопке на панели управления, Вы имеете возможность использования нескольких
циклов очистки подряд, что увеличивает вероятность полного уничтожения бактерий.
Функция ЕСО включается нажатием кнопки ЕСО на панели управления. Для отключения функции, нажмите эту же
кнопку еще раз.
Внимание! Во время работы функции вы не можете управлять температурой нагрева, т. к. она выбирается
автоматически, согласно заложенной логике режима ЕСО. Но если функция ЕСО остается включенной более двух
недель подряд, то водонагреватель автоматически переходит в экономичный режим работы, при котором он будет
нагревать воду, исходя из ваших средних потребностей.
Дополнительный автоматический антибактериальный режим
Водонагреватель имеет также полностью автоматический антибактериальный режим.
Управление антибактериальными циклами в этом режиме реализовано с помощью программы водонагревателя,
и он выключен по умолчанию. Автоматический режим активизируется при определенных условиях, когда Вы
не пользуетесь кнопкой ЕСО на панели управления. Т. е. данный режим является дополнительной защитой от
болезнетворных бактерий, содержащихся в теплой воде.
Первый цикл данного режима включается через три дня после первого включения водонагревателя. В
последующем, если в течение 30 дней температура в водонагревателе не поднималась выше 70°С, то включается
следующий цикл. Если водонагреватель выключен, автоматический антибактериальный режим деактивирован.
При выключении устройства во время выполнения антибактериального цикла, водонагреватель выключается и
функция так же отключается. По завершению автоматического антибактериального цикла, рабочая температура
возвращается к значению, ранее установленному пользователем.
Активация антибактериального цикла ЕСО отображается на дисплее как установка обычного
режима нагрева до температуры 70°С. Для полного отключения автоматического антибактериаль-
ного режима, одновременно нажмите и удерживайте в течение четырех секунд кнопки «ЕСО» и «+», при этом для
подтверждения деактивации режима в течение четырех секунд будет быстро мигать светодиод 40°С. Для обратного
включения автоматического антибактериального режима повторите описанную выше процедуру, при этом для
подтверждения активации режима в течение четырех секунд будет быстро мигать светодиод 50°С.
Во время автоматического антибактериального цикла ЕСО на дисплее попеременно отобража-
ются значение температуры воды и текст «-Ab-». Для включения/выключения данного режима во
время работы водонагревателя, нажмите и удерживайте в течение пяти секунд кнопку «mode»
(«Режим»). Выберите «Аb0» (отключить режим) или «Аb1» (включить режим), поворачивая кнопку «Set» («Установка»),
затем подтвердите выбор нажатием этой кнопки. После того как автоматический антибактериальный режим будет
отключен или включен, индикация на панели управления водонагревателя перейдет в обычный стандартный вид
функционирования.
3.3. Перезапуск/Диагностика
При возникновении неисправности прибор переходит в режим оповещения о поломках.
Перезапуск: Выключите и включите прибор с помощью кнопки
.
Диагностика: Нажмите и удерживайте кнопку
в течение 5 секунд.
Неисправность будет показана индикаторами или на дисплее, по следующей схеме:
Общий перегрев.
Средняя температура датчиков
температуры NTC1/NTC2
выше установленной на 12°С
Перегрев воды,
определяемый
датчиком NTC1
Перегрев воды,
определяемый
датчиком NTC2
Отсутствие
воды
Короткое замыкание
датчика температуры NTC1
Обрыв датчика
температуры NTC1
Короткое замыкание
датчика температуры NTC2
Обрыв датчика
температуры NTC2
Обрыв
активного анода
Короткое замыкание
активного анода
Ошибка сенсорного дифференциала.
Разница между показаниями датчиков
температуры NTC1/NTC2 более 50°С
Ошибка связи между
основной платой
и платой дисплея
Неисправность
основной платы
Ошибка программы
основной платы
Ошибка
энергонезависимой
памяти
14
E1 E2 E3
E4 E10 E11
E12 E13 E14
E15 E16 E60
E90 E91 E92
Оповещение
о поломках
Ошибка сенсорного дифференциала.
Разница между показаниями
датчиков температуры
NTC1/NTC2 более 50°С
Обрыв или короткое замыкание
активного анода
Перегрев воды, определенный
отдельным датчиком
(более 105°С)
Неисправность
основной платы
Общий перегрев. Средняя
температура датчиков температуры
NTC1/NTC2 выше установленной на 12°С
Обрыв или короткое замыкание
датчика температуры NTC1/NTC2
Отсутствие
воды
During the ECO automatic anti-bacteria cycle, the display alternates between the temperature of the
water and the text «-Ab-». To disable/enable the function, while the water heater is in operation, press
and hold the «Mode» button for ve seconds. Select «Ab0» (to disable the function) or «Ab1» (to enable
the function) by turning the «Set» knob, and then conrm it by pressing the knob. After the function has been
disabled/enabled, the indication on the water heater control panel will revert to its normal operating status.
3.3. Reset/Diagnostics
Благодаря специальной кнопке на панели управления, Вы имеете возможность использования нескольких
циклов очистки подряд, что увеличивает вероятность полного уничтожения бактерий.
Функция ЕСО включается нажатием кнопки ЕСО на панели управления. Для отключения функции, нажмите эту же
кнопку еще раз.
Внимание! Во время работы функции вы не можете управлять температурой нагрева, т. к. она выбирается
автоматически, согласно заложенной логике режима ЕСО. Но если функция ЕСО остается включенной более двух
недель подряд, то водонагреватель автоматически переходит в экономичный режим работы, при котором он будет
нагревать воду, исходя из ваших средних потребностей.
Дополнительный автоматический антибактериальный режим
Водонагреватель имеет также полностью автоматический антибактериальный режим.
Управление антибактериальными циклами в этом режиме реализовано с помощью программы водонагревателя,
и он выключен по умолчанию. Автоматический режим активизируется при определенных условиях, когда Вы
не пользуетесь кнопкой ЕСО на панели управления. Т. е. данный режим является дополнительной защитой от
болезнетворных бактерий, содержащихся в теплой воде.
Первый цикл данного режима включается через три дня после первого включения водонагревателя. В
последующем, если в течение 30 дней температура в водонагревателе не поднималась выше 70°С, то включается
следующий цикл. Если водонагреватель выключен, автоматический антибактериальный режим деактивирован.
При выключении устройства во время выполнения антибактериального цикла, водонагреватель выключается и
функция так же отключается. По завершению автоматического антибактериального цикла, рабочая температура
возвращается к значению, ранее установленному пользователем.
Активация антибактериального цикла ЕСО отображается на дисплее как установка обычного
режима нагрева до температуры 70°С. Для полного отключения автоматического антибактериаль-
ного режима, одновременно нажмите и удерживайте в течение четырех секунд кнопки «ЕСО» и «+», при этом для
подтверждения деактивации режима в течение четырех секунд будет быстро мигать светодиод 40°С. Для обратного
включения автоматического антибактериального режима повторите описанную выше процедуру, при этом для
подтверждения активации режима в течение четырех секунд будет быстро мигать светодиод 50°С.
Во время автоматического антибактериального цикла ЕСО на дисплее попеременно отобража-
ются значение температуры воды и текст «-Ab-». Для включения/выключения данного режима во
время работы водонагревателя, нажмите и удерживайте в течение пяти секунд кнопку «mode»
(«Режим»). Выберите «Аb0» (отключить режим) или «Аb1» (включить режим), поворачивая кнопку «Set» («Установка»),
затем подтвердите выбор нажатием этой кнопки. После того как автоматический антибактериальный режим будет
отключен или включен, индикация на панели управления водонагревателя перейдет в обычный стандартный вид
функционирования.
3.3. Перезапуск/Диагностика
При возникновении неисправности прибор переходит в режим оповещения о поломках.
Перезапуск: Выключите и включите прибор с помощью кнопки
.
Диагностика: Нажмите и удерживайте кнопку
в течение 5 секунд.
Неисправность будет показана индикаторами или на дисплее, по следующей схеме:
Общий перегрев.
Средняя температура датчиков
температуры NTC1/NTC2
выше установленной на 12°С
Перегрев воды,
определяемый
датчиком NTC1
Перегрев воды,
определяемый
датчиком NTC2
Отсутствие
воды
Короткое замыкание
датчика температуры NTC1
Обрыв датчика
температуры NTC1
Короткое замыкание
датчика температуры NTC2
Обрыв датчика
температуры NTC2
Обрыв
активного анода
Короткое замыкание
активного анода
Ошибка сенсорного дифференциала.
Разница между показаниями датчиков
температуры NTC1/NTC2 более 50°С
Ошибка связи между
основной платой
и платой дисплея
Неисправность
основной платы
Ошибка программы
основной платы
Ошибка
энергонезависимой
памяти
14
E1 E2 E3
E4 E10 E11
E12 E13 E14
E15 E16 E60
E90 E91 E92
Оповещение
о поломках
Ошибка сенсорного дифференциала.
Разница между показаниями
датчиков температуры
NTC1/NTC2 более 50°С
Обрыв или короткое замыкание
активного анода
Перегрев воды, определенный
отдельным датчиком
(более 105°С)
Неисправность
основной платы
Общий перегрев. Средняя
температура датчиков температуры
NTC1/NTC2 выше установленной на 12°С
Обрыв или короткое замыкание
датчика температуры NTC1/NTC2
Отсутствие
воды
At the time of detection of a fault, as described below, the device goes into alarm mode of breakages.
Diagnostics
: Press and hold
3. ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой.
Для этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие
протечек. При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры и активация функций прибора
Включите водонагреватель, нажав кнопку . Установите желаемую температуру, используя
кнопки «+» или «-». Интервал настройки лежит в диапазоне от 40°С до 80°С. Во время
фазы нагрева индикаторы, соответствующие температуре нагретой воды, будут гореть непрерывно. Все
последующие индикаторы будут мигать (включая индикатор, соответствующий установленной температуре).
Если температура воды в водонагревателе начинает падать, процесс нагрева начнется автоматически.
И индикаторы между последним непрерывно горящим, соответствующим текущей температуре в водона-
гревателе, и индикатором, соответствующим установленной температуре, будут мигать. Во время первого
включения температура нагрева по умолчанию установлена на уровне 70°С. В случае перебоев с питанием или
отключения водонагревателя с помощью кнопки
, система запомнит последние температурные настройки.
Во время нагрева возможно появление легкого шума, как результат процесса нагрева воды.
Включите водонагреватель, нажав кнопку . Прибор имеет 4 режима нагрева: Manual (Руч-
ной), P1 (Программа 1), P2 (Программа 2), а также P1 (Программа 1) и P2 (Программа 2) вместе.
Каждый раз, нажимая на кнопку «mode», чтобы выбрать режим нагрева, на дисплее будут
загораться индикаторы у обозначений соответствующих режимов. Режимы будут выбираться на циклической
основе в следующем порядке: P1 (Программа 1) —> P2 (Программа 2) —> P1+P2 (Программа 1 и Программа
2 вместе) —> Manual (Ручной) —> P1 (Программа 1) и т. д. Программы P1 и P2 по умолчанию установлены на
время 07:00 и 19:00 соответственно и на температуру нагрева в 70°С.
Режим «Manual» (горит индикатор «Manual») позволяет пользователю устанавливать температуру нагрева,
просто поворачивая кнопку «Set» до тех пор, пока на дисплее не появится желаемый уровень температуры
нагрева (интервал настройки лежит в диапазоне от 40°С до 80°С). Если нажать на эту кнопку, то температурный
режим будет занесен в память системы, и водонагреватель начнет работать в режиме «Manual» (Ручной) с дан-
ными настройками. Если использовать режим «Manual» (Ручной) вместе с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически, то есть кнопка «Set» будет отключена. Если начать вращать
эту кнопку, то на дисплее появится надпись «ЕСО» в течение 3 секунд. Если вы хотите изменить температуру,
вам надо отключить функцию «ЕСО».
Режимы «P1» (Программа 1; горит индикатор «P1»), «P2» (Программа 2; горит индикатор «P2»), а также «P1+P2»
(Программа 1 и Программа 2 вместе; одновременно горят индикаторы «P1» и «P2») могут быть использованы
для программирования нагрева к определенному времени (одного или двух периодов времени в день). Для
выбора данного режима нажмите кнопку «mode», пока не загорится индикатор у необходимой программы.
После выбора программы поверните кнопку «Set», чтобы выбрать время, к которому необходимо иметь
горячую воду (время устанавливается с шагом в 30 минут). Нажмите кнопку «Set», чтобы занести выбранное
время в память.
Далее, установите желаемый уровень температуры (от 40°С до 80°С). Нажмите кнопку «Set», чтобы водонагрева-
тель начал работать в режимах «P1» или «P2».
Если же вы выбрали режим «P1+P2», то необходимо повторить выбор времени и температуры также и для
второго периода. Период у которого не задано время нагрева, активизирован не будет. Индивидуальные про-
граммы «P1» и «P2» идентичны по приоритету и могут устанавливаться независимо друг от друга для лучшей
гибкости.
Когда одна из программ работает («P1», «P2» или «P1+P2»), кнопка «Set» отключена. И если ее начать вращать,
то на дисплее в течение 3 секунд появится надпись «Рг». Если вы хотите изменить параметры настройки,
нажмите кнопку «Set».
Если какая-либо из программ («P1», «P2» или «P1+P2») работает совместно с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически. Таким образом, в данном режиме будет возможно уста-
новить только время получения воды. Если вращать кнопку «Set», то на дисплее в течение 3 секунд появится
надпись «PLUS».
Внимание! Во время установки любых функций, если пользователь не предпринимает каких-либо действий в
течение 5 секунд, то в память системы буду занесены последние установленные данные.
Функция DOUBLE POWER
По умолчанию водонагреватель работает на стандартном уровне мощности. Функция DOUBLE POWER включает
дополнительный нагревательный элемент для ускорения процесса нагрева воды. Для моделей, оснащенных
данной функцией, нажмите кнопку
. Для отключения функции, нажмите эту же кнопку еще раз.
Функция ЕСО
функция ЕСО запускает специальный автоматический цикл очистки воды и внутренней поверхности
водонагревателя от бактерий, во время которого подбирается оптимальная температура и скорость нагрева
воды, при котором погибает большинство болезнетворных бактерий, которые могут содержаться в теплой
стоячей воде. Данную функцию рекомендуется включать в случае, если водонагревателем не пользовались
более 3 дней подряд или если Вы не нагреваете воду выше 70°С.
Оптимальное время работы данной функции: 6-12 часов. Для экономии электроэнергии использование функ-
ции ЕСО более 24 часов при единовременном включении не целесообразно.
13
for 5 seconds.
To exit the diagnostic function, press
3. ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой.
Для этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие
протечек. При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры и активация функций прибора
Включите водонагреватель, нажав кнопку . Установите желаемую температуру, используя
кнопки «+» или «-». Интервал настройки лежит в диапазоне от 40°С до 80°С. Во время
фазы нагрева индикаторы, соответствующие температуре нагретой воды, будут гореть непрерывно. Все
последующие индикаторы будут мигать (включая индикатор, соответствующий установленной температуре).
Если температура воды в водонагревателе начинает падать, процесс нагрева начнется автоматически.
И индикаторы между последним непрерывно горящим, соответствующим текущей температуре в водона-
гревателе, и индикатором, соответствующим установленной температуре, будут мигать. Во время первого
включения температура нагрева по умолчанию установлена на уровне 70°С. В случае перебоев с питанием или
отключения водонагревателя с помощью кнопки
, система запомнит последние температурные настройки.
Во время нагрева возможно появление легкого шума, как результат процесса нагрева воды.
Включите водонагреватель, нажав кнопку . Прибор имеет 4 режима нагрева: Manual (Руч-
ной), P1 (Программа 1), P2 (Программа 2), а также P1 (Программа 1) и P2 (Программа 2) вместе.
Каждый раз, нажимая на кнопку «mode», чтобы выбрать режим нагрева, на дисплее будут
загораться индикаторы у обозначений соответствующих режимов. Режимы будут выбираться на циклической
основе в следующем порядке: P1 (Программа 1) —> P2 (Программа 2) —> P1+P2 (Программа 1 и Программа
2 вместе) —> Manual (Ручной) —> P1 (Программа 1) и т. д. Программы P1 и P2 по умолчанию установлены на
время 07:00 и 19:00 соответственно и на температуру нагрева в 70°С.
Режим «Manual» (горит индикатор «Manual») позволяет пользователю устанавливать температуру нагрева,
просто поворачивая кнопку «Set» до тех пор, пока на дисплее не появится желаемый уровень температуры
нагрева (интервал настройки лежит в диапазоне от 40°С до 80°С). Если нажать на эту кнопку, то температурный
режим будет занесен в память системы, и водонагреватель начнет работать в режиме «Manual» (Ручной) с дан-
ными настройками. Если использовать режим «Manual» (Ручной) вместе с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически, то есть кнопка «Set» будет отключена. Если начать вращать
эту кнопку, то на дисплее появится надпись «ЕСО» в течение 3 секунд. Если вы хотите изменить температуру,
вам надо отключить функцию «ЕСО».
Режимы «P1» (Программа 1; горит индикатор «P1»), «P2» (Программа 2; горит индикатор «P2»), а также «P1+P2»
(Программа 1 и Программа 2 вместе; одновременно горят индикаторы «P1» и «P2») могут быть использованы
для программирования нагрева к определенному времени (одного или двух периодов времени в день). Для
выбора данного режима нажмите кнопку «mode», пока не загорится индикатор у необходимой программы.
После выбора программы поверните кнопку «Set», чтобы выбрать время, к которому необходимо иметь
горячую воду (время устанавливается с шагом в 30 минут). Нажмите кнопку «Set», чтобы занести выбранное
время в память.
Далее, установите желаемый уровень температуры (от 40°С до 80°С). Нажмите кнопку «Set», чтобы водонагрева-
тель начал работать в режимах «P1» или «P2».
Если же вы выбрали режим «P1+P2», то необходимо повторить выбор времени и температуры также и для
второго периода. Период у которого не задано время нагрева, активизирован не будет. Индивидуальные про-
граммы «P1» и «P2» идентичны по приоритету и могут устанавливаться независимо друг от друга для лучшей
гибкости.
Когда одна из программ работает («P1», «P2» или «P1+P2»), кнопка «Set» отключена. И если ее начать вращать,
то на дисплее в течение 3 секунд появится надпись «Рг». Если вы хотите изменить параметры настройки,
нажмите кнопку «Set».
Если какая-либо из программ («P1», «P2» или «P1+P2») работает совместно с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически. Таким образом, в данном режиме будет возможно уста-
новить только время получения воды. Если вращать кнопку «Set», то на дисплее в течение 3 секунд появится
надпись «PLUS».
Внимание! Во время установки любых функций, если пользователь не предпринимает каких-либо действий в
течение 5 секунд, то в память системы буду занесены последние установленные данные.
Функция DOUBLE POWER
По умолчанию водонагреватель работает на стандартном уровне мощности. Функция DOUBLE POWER включает
дополнительный нагревательный элемент для ускорения процесса нагрева воды. Для моделей, оснащенных
данной функцией, нажмите кнопку
. Для отключения функции, нажмите эту же кнопку еще раз.
Функция ЕСО
функция ЕСО запускает специальный автоматический цикл очистки воды и внутренней поверхности
водонагревателя от бактерий, во время которого подбирается оптимальная температура и скорость нагрева
воды, при котором погибает большинство болезнетворных бактерий, которые могут содержаться в теплой
стоячей воде. Данную функцию рекомендуется включать в случае, если водонагревателем не пользовались
более 3 дней подряд или если Вы не нагреваете воду выше 70°С.
Оптимальное время работы данной функции: 6-12 часов. Для экономии электроэнергии использование функ-
ции ЕСО более 24 часов при единовременном включении не целесообразно.
13
or wait 25 seconds.
Indication of the type of fault will be shown 5 indicators in accordance with the following scheme:
LED 40 - Malfunction of the main board;
LED 50 - Open or short circuit the active anode;
LED 60 - Open or short circuit temperature sensor NTC1/NTC2;
LED 80 - Overheating of water, determined by a separate sensor;
LEDs 70 and 80 - General overheating;
LEDs 60 and 80 - Sensor dierential error;
LEDs 60, 70 and 80 - Lack of water;
LEDs 40, 50, 60, 70 and 80 - Notication of breakages.
Reset: Turn o and turn on the unit by pressing the
3. ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой.
Для этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие
протечек. При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры и активация функций прибора
Включите водонагреватель, нажав кнопку . Установите желаемую температуру, используя
кнопки «+» или «-». Интервал настройки лежит в диапазоне от 40°С до 80°С. Во время
фазы нагрева индикаторы, соответствующие температуре нагретой воды, будут гореть непрерывно. Все
последующие индикаторы будут мигать (включая индикатор, соответствующий установленной температуре).
Если температура воды в водонагревателе начинает падать, процесс нагрева начнется автоматически.
И индикаторы между последним непрерывно горящим, соответствующим текущей температуре в водона-
гревателе, и индикатором, соответствующим установленной температуре, будут мигать. Во время первого
включения температура нагрева по умолчанию установлена на уровне 70°С. В случае перебоев с питанием или
отключения водонагревателя с помощью кнопки
, система запомнит последние температурные настройки.
Во время нагрева возможно появление легкого шума, как результат процесса нагрева воды.
Включите водонагреватель, нажав кнопку . Прибор имеет 4 режима нагрева: Manual (Руч-
ной), P1 (Программа 1), P2 (Программа 2), а также P1 (Программа 1) и P2 (Программа 2) вместе.
Каждый раз, нажимая на кнопку «mode», чтобы выбрать режим нагрева, на дисплее будут
загораться индикаторы у обозначений соответствующих режимов. Режимы будут выбираться на циклической
основе в следующем порядке: P1 (Программа 1) —> P2 (Программа 2) —> P1+P2 (Программа 1 и Программа
2 вместе) —> Manual (Ручной) —> P1 (Программа 1) и т. д. Программы P1 и P2 по умолчанию установлены на
время 07:00 и 19:00 соответственно и на температуру нагрева в 70°С.
Режим «Manual» (горит индикатор «Manual») позволяет пользователю устанавливать температуру нагрева,
просто поворачивая кнопку «Set» до тех пор, пока на дисплее не появится желаемый уровень температуры
нагрева (интервал настройки лежит в диапазоне от 40°С до 80°С). Если нажать на эту кнопку, то температурный
режим будет занесен в память системы, и водонагреватель начнет работать в режиме «Manual» (Ручной) с дан-
ными настройками. Если использовать режим «Manual» (Ручной) вместе с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически, то есть кнопка «Set» будет отключена. Если начать вращать
эту кнопку, то на дисплее появится надпись «ЕСО» в течение 3 секунд. Если вы хотите изменить температуру,
вам надо отключить функцию «ЕСО».
Режимы «P1» (Программа 1; горит индикатор «P1»), «P2» (Программа 2; горит индикатор «P2»), а также «P1+P2»
(Программа 1 и Программа 2 вместе; одновременно горят индикаторы «P1» и «P2») могут быть использованы
для программирования нагрева к определенному времени (одного или двух периодов времени в день). Для
выбора данного режима нажмите кнопку «mode», пока не загорится индикатор у необходимой программы.
После выбора программы поверните кнопку «Set», чтобы выбрать время, к которому необходимо иметь
горячую воду (время устанавливается с шагом в 30 минут). Нажмите кнопку «Set», чтобы занести выбранное
время в память.
Далее, установите желаемый уровень температуры (от 40°С до 80°С). Нажмите кнопку «Set», чтобы водонагрева-
тель начал работать в режимах «P1» или «P2».
Если же вы выбрали режим «P1+P2», то необходимо повторить выбор времени и температуры также и для
второго периода. Период у которого не задано время нагрева, активизирован не будет. Индивидуальные про-
граммы «P1» и «P2» идентичны по приоритету и могут устанавливаться независимо друг от друга для лучшей
гибкости.
Когда одна из программ работает («P1», «P2» или «P1+P2»), кнопка «Set» отключена. И если ее начать вращать,
то на дисплее в течение 3 секунд появится надпись «Рг». Если вы хотите изменить параметры настройки,
нажмите кнопку «Set».
Если какая-либо из программ («P1», «P2» или «P1+P2») работает совместно с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически. Таким образом, в данном режиме будет возможно уста-
новить только время получения воды. Если вращать кнопку «Set», то на дисплее в течение 3 секунд появится
надпись «PLUS».
Внимание! Во время установки любых функций, если пользователь не предпринимает каких-либо действий в
течение 5 секунд, то в память системы буду занесены последние установленные данные.
Функция DOUBLE POWER
По умолчанию водонагреватель работает на стандартном уровне мощности. Функция DOUBLE POWER включает
дополнительный нагревательный элемент для ускорения процесса нагрева воды. Для моделей, оснащенных
данной функцией, нажмите кнопку
. Для отключения функции, нажмите эту же кнопку еще раз.
Функция ЕСО
функция ЕСО запускает специальный автоматический цикл очистки воды и внутренней поверхности
водонагревателя от бактерий, во время которого подбирается оптимальная температура и скорость нагрева
воды, при котором погибает большинство болезнетворных бактерий, которые могут содержаться в теплой
стоячей воде. Данную функцию рекомендуется включать в случае, если водонагревателем не пользовались
более 3 дней подряд или если Вы не нагреваете воду выше 70°С.
Оптимальное время работы данной функции: 6-12 часов. Для экономии электроэнергии использование функ-
ции ЕСО более 24 часов при единовременном включении не целесообразно.
13
button.
If the fault persists after a restart, the device will continue to work normally.
Otherwise, you should contact your nearest authorized service center.
Благодаря специальной кнопке на панели управления, Вы имеете возможность использования нескольких
циклов очистки подряд, что увеличивает вероятность полного уничтожения бактерий.
Функция ЕСО включается нажатием кнопки ЕСО на панели управления. Для отключения функции, нажмите эту же
кнопку еще раз.
Внимание! Во время работы функции вы не можете управлять температурой нагрева, т. к. она выбирается
автоматически, согласно заложенной логике режима ЕСО. Но если функция ЕСО остается включенной более двух
недель подряд, то водонагреватель автоматически переходит в экономичный режим работы, при котором он будет
нагревать воду, исходя из ваших средних потребностей.
Дополнительный автоматический антибактериальный режим
Водонагреватель имеет также полностью автоматический антибактериальный режим.
Управление антибактериальными циклами в этом режиме реализовано с помощью программы водонагревателя,
и он выключен по умолчанию. Автоматический режим активизируется при определенных условиях, когда Вы
не пользуетесь кнопкой ЕСО на панели управления. Т. е. данный режим является дополнительной защитой от
болезнетворных бактерий, содержащихся в теплой воде.
Первый цикл данного режима включается через три дня после первого включения водонагревателя. В
последующем, если в течение 30 дней температура в водонагревателе не поднималась выше 70°С, то включается
следующий цикл. Если водонагреватель выключен, автоматический антибактериальный режим деактивирован.
При выключении устройства во время выполнения антибактериального цикла, водонагреватель выключается и
функция так же отключается. По завершению автоматического антибактериального цикла, рабочая температура
возвращается к значению, ранее установленному пользователем.
Активация антибактериального цикла ЕСО отображается на дисплее как установка обычного
режима нагрева до температуры 70°С. Для полного отключения автоматического антибактериаль-
ного режима, одновременно нажмите и удерживайте в течение четырех секунд кнопки «ЕСО» и «+», при этом для
подтверждения деактивации режима в течение четырех секунд будет быстро мигать светодиод 40°С. Для обратного
включения автоматического антибактериального режима повторите описанную выше процедуру, при этом для
подтверждения активации режима в течение четырех секунд будет быстро мигать светодиод 50°С.
Во время автоматического антибактериального цикла ЕСО на дисплее попеременно отобража-
ются значение температуры воды и текст «-Ab-». Для включения/выключения данного режима во
время работы водонагревателя, нажмите и удерживайте в течение пяти секунд кнопку «mode»
(«Режим»). Выберите «Аb0» (отключить режим) или «Аb1» (включить режим), поворачивая кнопку «Set» («Установка»),
затем подтвердите выбор нажатием этой кнопки. После того как автоматический антибактериальный режим будет
отключен или включен, индикация на панели управления водонагревателя перейдет в обычный стандартный вид
функционирования.
3.3. Перезапуск/Диагностика
При возникновении неисправности прибор переходит в режим оповещения о поломках.
Перезапуск: Выключите и включите прибор с помощью кнопки
.
Диагностика: Нажмите и удерживайте кнопку
в течение 5 секунд.
Неисправность будет показана индикаторами или на дисплее, по следующей схеме:
Общий перегрев.
Средняя температура датчиков
температуры NTC1/NTC2
выше установленной на 12°С
Перегрев воды,
определяемый
датчиком NTC1
Перегрев воды,
определяемый
датчиком NTC2
Отсутствие
воды
Короткое замыкание
датчика температуры NTC1
Обрыв датчика
температуры NTC1
Короткое замыкание
датчика температуры NTC2
Обрыв датчика
температуры NTC2
Обрыв
активного анода
Короткое замыкание
активного анода
Ошибка сенсорного дифференциала.
Разница между показаниями датчиков
температуры NTC1/NTC2 более 50°С
Ошибка связи между
основной платой
и платой дисплея
Неисправность
основной платы
Ошибка программы
основной платы
Ошибка
энергонезависимой
памяти
14
E1 E2 E3
E4 E10 E11
E12 E13 E14
E15 E16 E60
E90 E91 E92
Оповещение
о поломках
Ошибка сенсорного дифференциала.
Разница между показаниями
датчиков температуры
NTC1/NTC2 более 50°С
Обрыв или короткое замыкание
активного анода
Перегрев воды, определенный
отдельным датчиком
(более 105°С)
Неисправность
основной платы
Общий перегрев. Средняя
температура датчиков температуры
NTC1/NTC2 выше установленной на 12°С
Обрыв или короткое замыкание
датчика температуры NTC1/NTC2
Отсутствие
воды
At the time of detection of a fault, as described below, the device goes into alarm mode of breakages.
Indication of the type of fault will be shown on the display in accordance with the following scheme:
E01 - General overheating;
E02 - Water overheating dened sensor NTC1;
E03 - Water overheating dened sensor NTC2;
E04 - Lack of water;
E10 - Open or short circuit temperature sensor NTC1;
E11 - Open or short circuit temperature sensor NTC1;
E12 - Open or short circuit temperature sensor NTC2;
E13 - Open or short circuit temperature sensor NTC2;
E14 - Open or short circuit the active anode;
E15 - Open or short circuit the active anode;
E16 - Sensor dierential error;
E60 - Communication error between the main board and the display board;
E90 - Malfunction of the main board;
E91 - Error of the main board of the program;
E92 - Error-volatile memory.
Reset: Turn o and turn on the unit by pressing the
3. ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой.
Для этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие
протечек. При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры и активация функций прибора
Включите водонагреватель, нажав кнопку . Установите желаемую температуру, используя
кнопки «+» или «-». Интервал настройки лежит в диапазоне от 40°С до 80°С. Во время
фазы нагрева индикаторы, соответствующие температуре нагретой воды, будут гореть непрерывно. Все
последующие индикаторы будут мигать (включая индикатор, соответствующий установленной температуре).
Если температура воды в водонагревателе начинает падать, процесс нагрева начнется автоматически.
И индикаторы между последним непрерывно горящим, соответствующим текущей температуре в водона-
гревателе, и индикатором, соответствующим установленной температуре, будут мигать. Во время первого
включения температура нагрева по умолчанию установлена на уровне 70°С. В случае перебоев с питанием или
отключения водонагревателя с помощью кнопки
, система запомнит последние температурные настройки.
Во время нагрева возможно появление легкого шума, как результат процесса нагрева воды.
Включите водонагреватель, нажав кнопку . Прибор имеет 4 режима нагрева: Manual (Руч-
ной), P1 (Программа 1), P2 (Программа 2), а также P1 (Программа 1) и P2 (Программа 2) вместе.
Каждый раз, нажимая на кнопку «mode», чтобы выбрать режим нагрева, на дисплее будут
загораться индикаторы у обозначений соответствующих режимов. Режимы будут выбираться на циклической
основе в следующем порядке: P1 (Программа 1) —> P2 (Программа 2) —> P1+P2 (Программа 1 и Программа
2 вместе) —> Manual (Ручной) —> P1 (Программа 1) и т. д. Программы P1 и P2 по умолчанию установлены на
время 07:00 и 19:00 соответственно и на температуру нагрева в 70°С.
Режим «Manual» (горит индикатор «Manual») позволяет пользователю устанавливать температуру нагрева,
просто поворачивая кнопку «Set» до тех пор, пока на дисплее не появится желаемый уровень температуры
нагрева (интервал настройки лежит в диапазоне от 40°С до 80°С). Если нажать на эту кнопку, то температурный
режим будет занесен в память системы, и водонагреватель начнет работать в режиме «Manual» (Ручной) с дан-
ными настройками. Если использовать режим «Manual» (Ручной) вместе с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически, то есть кнопка «Set» будет отключена. Если начать вращать
эту кнопку, то на дисплее появится надпись «ЕСО» в течение 3 секунд. Если вы хотите изменить температуру,
вам надо отключить функцию «ЕСО».
Режимы «P1» (Программа 1; горит индикатор «P1»), «P2» (Программа 2; горит индикатор «P2»), а также «P1+P2»
(Программа 1 и Программа 2 вместе; одновременно горят индикаторы «P1» и «P2») могут быть использованы
для программирования нагрева к определенному времени (одного или двух периодов времени в день). Для
выбора данного режима нажмите кнопку «mode», пока не загорится индикатор у необходимой программы.
После выбора программы поверните кнопку «Set», чтобы выбрать время, к которому необходимо иметь
горячую воду (время устанавливается с шагом в 30 минут). Нажмите кнопку «Set», чтобы занести выбранное
время в память.
Далее, установите желаемый уровень температуры (от 40°С до 80°С). Нажмите кнопку «Set», чтобы водонагрева-
тель начал работать в режимах «P1» или «P2».
Если же вы выбрали режим «P1+P2», то необходимо повторить выбор времени и температуры также и для
второго периода. Период у которого не задано время нагрева, активизирован не будет. Индивидуальные про-
граммы «P1» и «P2» идентичны по приоритету и могут устанавливаться независимо друг от друга для лучшей
гибкости.
Когда одна из программ работает («P1», «P2» или «P1+P2»), кнопка «Set» отключена. И если ее начать вращать,
то на дисплее в течение 3 секунд появится надпись «Рг». Если вы хотите изменить параметры настройки,
нажмите кнопку «Set».
Если какая-либо из программ («P1», «P2» или «P1+P2») работает совместно с функцией ЕСО, температура будет
устанавливаться водонагревателем автоматически. Таким образом, в данном режиме будет возможно уста-
новить только время получения воды. Если вращать кнопку «Set», то на дисплее в течение 3 секунд появится
надпись «PLUS».
Внимание! Во время установки любых функций, если пользователь не предпринимает каких-либо действий в
течение 5 секунд, то в память системы буду занесены последние установленные данные.
Функция DOUBLE POWER
По умолчанию водонагреватель работает на стандартном уровне мощности. Функция DOUBLE POWER включает
дополнительный нагревательный элемент для ускорения процесса нагрева воды. Для моделей, оснащенных
данной функцией, нажмите кнопку
. Для отключения функции, нажмите эту же кнопку еще раз.
Функция ЕСО
функция ЕСО запускает специальный автоматический цикл очистки воды и внутренней поверхности
водонагревателя от бактерий, во время которого подбирается оптимальная температура и скорость нагрева
воды, при котором погибает большинство болезнетворных бактерий, которые могут содержаться в теплой
стоячей воде. Данную функцию рекомендуется включать в случае, если водонагревателем не пользовались
более 3 дней подряд или если Вы не нагреваете воду выше 70°С.
Оптимальное время работы данной функции: 6-12 часов. Для экономии электроэнергии использование функ-
ции ЕСО более 24 часов при единовременном включении не целесообразно.
13
button.
If the fault persists after a restart, the device will continue to work normally.
Otherwise, you should contact your nearest authorized service center.
34

Содержание

Похожие устройства

Скачать
Случайные обсуждения

Ответы 1

Здравствуйте, 20 дней проработал , сейчас не греет. Мигала лампочка вкл.
2 месяца назад
