0458-624-1821-A
5
pyccкий
3 Обзор

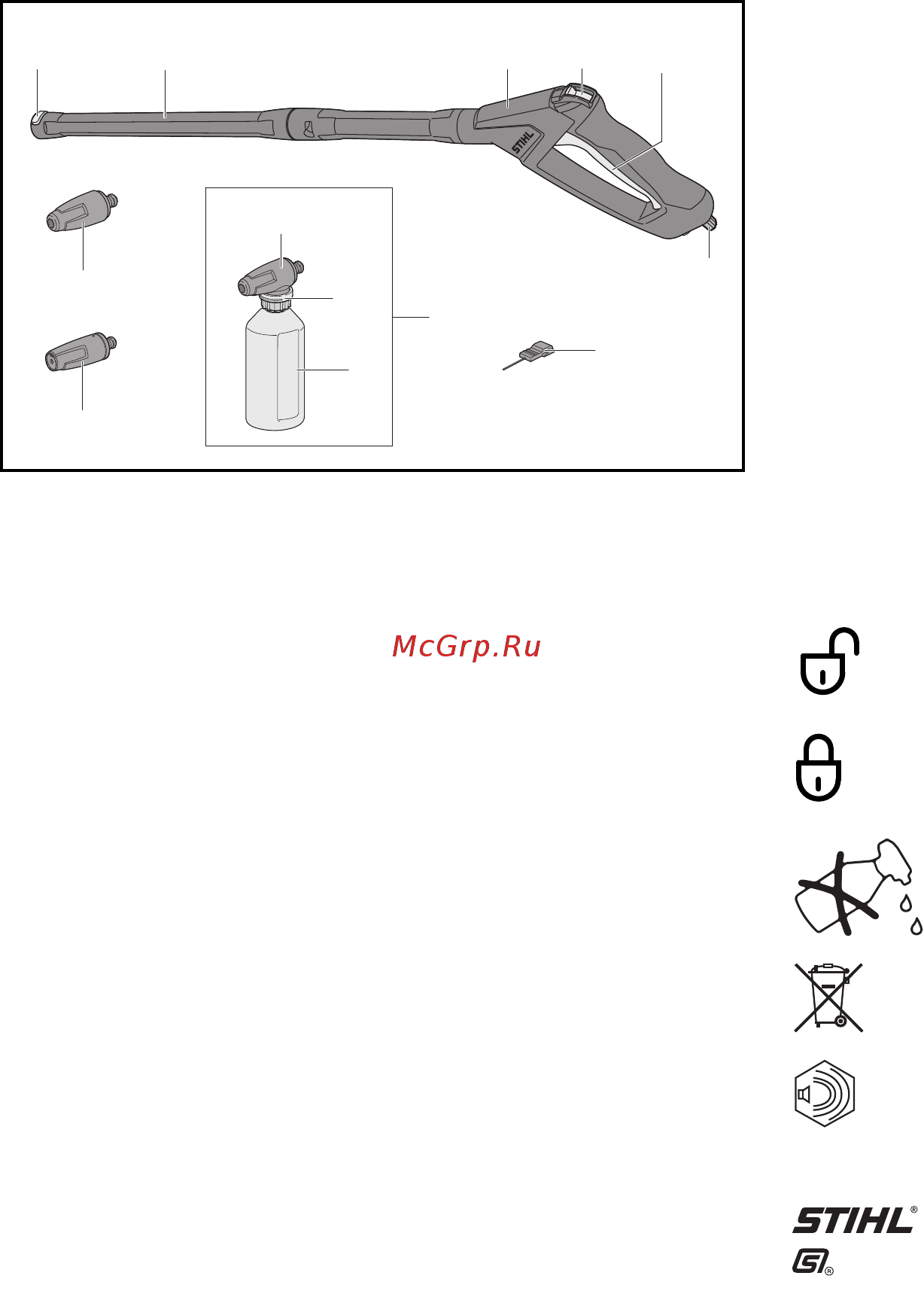

3.2 Распыляющее устройство
1 Защелка
Защелка удерживает насадку в струйной трубке.
2 Струйная трубка
Струйная трубка соединяет пистолет-распылитель с
насадкой.
3 Пистолет-распылитель
Пистолет-распылитель служит для удерживания и
ведения распыляющего устройства.
4 Фиксирующий рычаг
Фиксирующий рычаг разблокирует рычаг.
5Рычаг
Рычаг открывает и закрывает клапан в пистолете-
распылителе. Рычаг запускает и останавливает
водяную струю.
6Фиксатор
Фиксатор удерживает штуцер в пистолете-
распылителе.
7Игла для чистки
Игла для чистки служит для очистки насадок.
8 Пульверизатор
Пульве р и з а т о р служит д л я о ч и с т ки с ис п о л ь з о в ание м
чистящих средств.
9Бутылка
Бутылка содержит чистящее средство.
10 Регулировочное кольцо
Регулировочное кольцо дозирует чистящее
средство.
11 Форсунка
Форсунка подмешивает к воде чистящее средство.
12 Плоскоструйная насадка
Плоскоструйная насадка создает плоскую водяную
струю.
13 Роторная насадка
Роторная насадка создает жесткую вращающуюся
водяную струю.
3.3 Символы
Символы на мойке высокого давления, разбрызгивателе
и наборе для распыления и означают следующее:
6
1 3 4
5
2
11
0000-GXX-4340-A0
13
12
9
10
7
8
В данном положении фиксирующий рычаг
разблокирует рычаг.
В данном положении фиксирующий рычаг
блокирует рычаг.
Перед транспортировкой опорожнить набор
для распыления и зафиксировать так, чтобы
он не перевернулся и не сдвинулся.
Не утилизировать изделие вместе с бытовыми
отходами.
Гарантированный уровень звуковой
мощности согласно директиве 2000/14/EG в
дБ(А) для сопоставимости уровней шума
изделий.
Этими символами обозначены оригинальные
запчасти STIHL и оригинальные
принадлежности STIHL.
L
W
A
