- 6 -

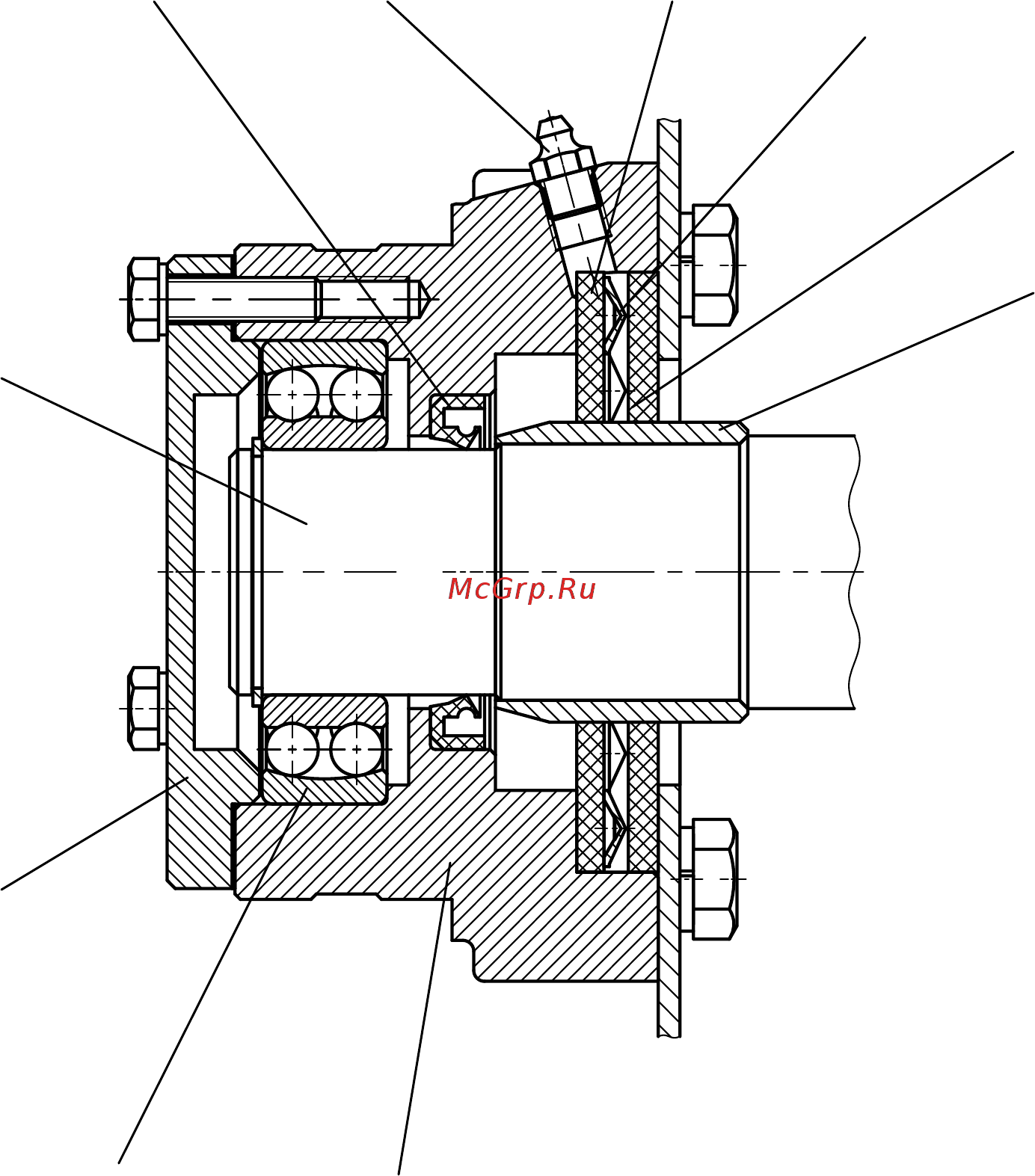

Рисунок 2 – Опора бункера

9 – корпус, 11 – крышка, 12 – уплотнение, 13, 14 – разделительные шайбы,

15 – вал, 16 – втулка, 21 – подшипник, 39 – манжета, 40 –масленка.

5.2 Описание работы схемы электрической принципиальной и характеристика

электрооборудования

Выключатель Q, в соответствии с рисунком 3, подключается к сети трехфазного

переменного тока частотой 50 Гц напряжением 380 В с глухозаземленной нейтралью

через штепсельное соединение Х.

При запуске машины выключатель Q переведите в положение «ВКЛЮЧЕНО».

Переключатель S установите в положение «ВКЛЮЧЕНО», в зависимости от

направления вращения приводного вала. Основное направление вращения правое,

если смотреть со стороны привода. Для реверса меняем положение переключателя на

противоположное. При включении переключателя S замыкаются его контакты и

напряжение подается на обмотки двигателя М.

По окончании работы нажмите кнопку «СТОП» выключателя, предварительно

выключив переключатель S.
