16
ЗАСТОСУВАННЯ
УВАГА:
• До інструмента ніколи не треба прикладати силу.
Маса інструмента забезпечує достатній тиск.
Прикладання сили та надмірний тиск можуть
призвести до небезпечної поломки диска.
• ЗАВЖДИ замінюйте диск, якщо інструмент був
упущений під час роботи.
• НІКОЛИ не стукайте та не бийте диском по
деталі, що оброблюється.
• Уникайте биття та чіпляння диска, особливо під
час обробки кутів, гострих країв та ін. Це може
призвести до втрати контролю та віддачі.
• НІКОЛИ не використовуйте інструмент із
відрізним диском для деревини та іншими
полотнами для пил. У разі використання на
шліфувальних машинах такі полотна часто
дають віддачу та призводять до втрати
контролю та пораненням.
ОБЕРЕЖНО:
• Після закінчення роботи слід завжди вимикати
інструмент та зачекати, доки диск не зупиниться
повністю, перед тим, як його класти.
Операції з шліфування та зачищення
ЗАВЖДИ міцно тримайте інструмент однією рукою за
корпус, а другою - за бокову ручку. Увімкніть
інструмент та притуліть диск до деталі.
Взагалі край диска слід тримати під кутом біля 15
градусів до поверхні деталі.
Під час притирання нового диска, не треба
пересувати шліфувальну машину у напрямку "В",
оскільки він уріжеться в деталь. Як
тільки край диска
був закруглений протягом використання, диск можна
пересувати як в напрямку "А", так і в напрямку "В".
Fig.10
Виконання робіт із абразивним відрізним
диском / алмазним диском (додаткове
приладдя)
Fig.11

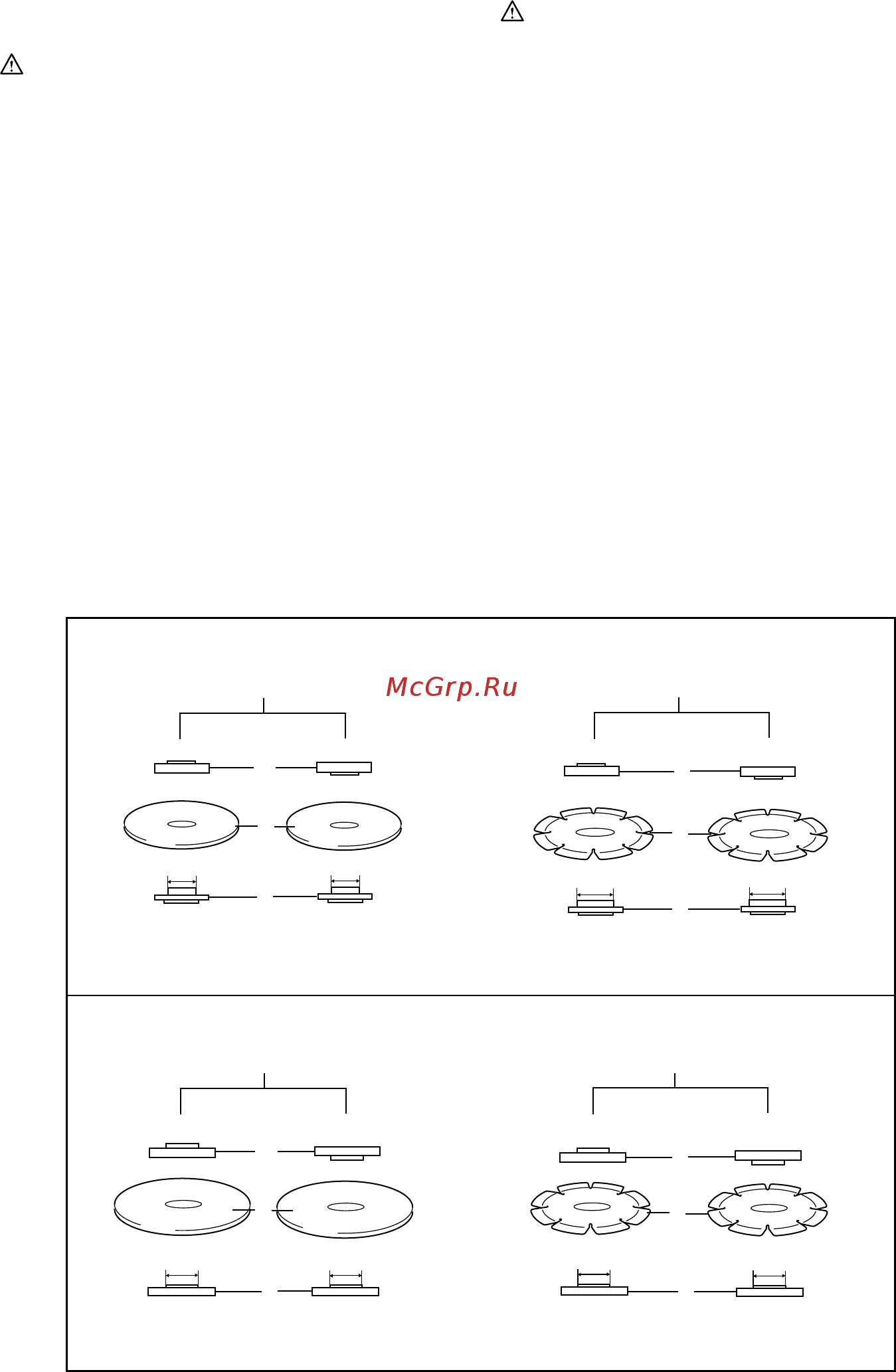

Напрямок встановлення контргайки та внутрішнього
фланця залежить від товщини диска. Див. таблицю
нижче.
Абразивний відрізний диск Алмазний диск
Товщина: Менш ніж 4 мм (5/32") Товщина: 4 мм (5/32") або більше
16 мм (5/8")
20 мм (13/16")
22,23 мм (7/8")
Абразивний відрізний диск Алмазний диск
Товщина: Менш ніж 4 мм (5/32") Товщина: 4 мм (5/32") або більше
Товщина: Менш ніж 4 мм (5/32") Товщина: 4 мм (5/32") або більше Товщина: Менш ніж 4 мм (5/32") Товщина: 4 мм (5/32") або більше
22,23 мм (7/8")
22,23 мм (7/8") 22,23 мм (7/8")
16 мм (5/8")
20 мм (13/16")
1
2
3
1
4
3
100 мм (4")
115 мм (4 - 1/2") / 125 мм (5")
1
2
3
1
4
3
1. Контргайка 2. Абразивний відрізний диск 3. Внутрішній фланець 4. Алмазний диск
1. Контргайка 2. Абразивний відрізний диск 3. Внутрішній фланець 4. Алмазний диск
010848
