МЕГЕОН 32302 [4/8] Эксплуатация прибора
![МЕГЕОН 32302 [4/8] Эксплуатация прибора](/views2/1633826/page4/bg4.png)
6
7
Вольтметр / Амперметр (Master)
Вольтметр / Амперметр (Slave)
Регулятор выходного напряжения
канала (Slave)
Регулятор выходного тока канала
(Slave)
Выключатель питания
Индикатор режима
«Стабилизация тока» (Slave)
Индикатор режима
«Стабилизация напряжения»(Slave)
Минусовая клемма выхода канала
(Slave)
Клемма заземления, соединена
с корпусом прибора
Плюсовая клемма выхода (Slave)
ЭКСПЛУАТАЦИЯ ПРИБОРА
ВНИМАНИЕ!
Без подключения нагрузки индикаторы «AMP»
должны показывать «0» и регуляторами
«CURRENT» значение регулироваться не должно.
Если результаты быстрой проверки не соответствуют вышеизло-
женным, верните прибор продавцу – он неисправен.
Проверьте прибор и упаковку на отсутствие механических и других повреж-
дений, вызванных транспортировкой и комплектность поставки. Если упаков-
ка повреждена, сохраните её до тех пор, пока прибор и аксессуары не пройдут
полную проверку. Если обнаружены дефекты и недостатки, перечисленные
выше или комплектация не полная – верните прибор продавцу. После приоб
-
ретения источника питания МЕГЕОН 32302, рекомендуем проверить его, вы-
полнив следующие шаги:
• Если прибор хранился или транспортировался при температуре ниже 10˚С
– необходимо перед включением выдержать его при комнатной температуре
не менее 3 часов без упаковки;
• Проверьте состояние выключателя «POWER» - он должен быть в отжатом
состоянии;
• Включите прибор в розетку. ЗАПРЕЩАЕТСЯ включать прибор в розетку с
отсутствующим или с неисправным заземлением;
• Проверьте положения переключателей «TRACKING» - они должны быть в от
-
жатом положении;
• Регуляторы «CURRENT» поверните по часовой стрелке до упора;
• Нажмите кнопку включения (Power), прибор должен включиться;
• Индикаторы «VOLT» должны показывать выходное напряжение источников,
а индикаторы «AMP»показывать «0»;
• Вращением регуляторов «VOLTAGE» выходное напряжение источников
должно изменяться от 0 до 30В.
Осмотр, быстрая проверка

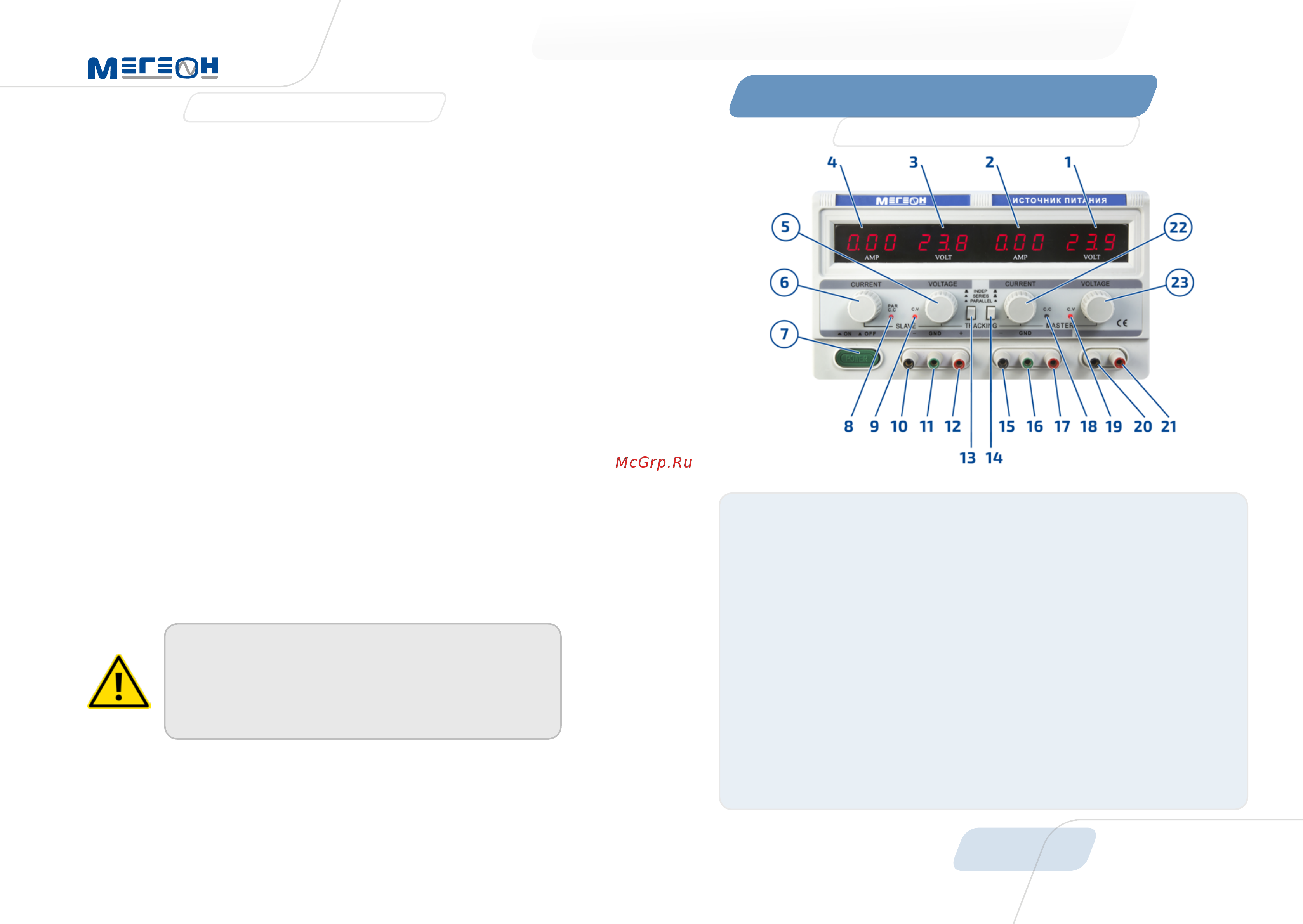

Органы управления и индикации
Переключатель режима работы
( INDEP, SERIAL, PARALLEL)
Переключатель режима работы
(INDEP, SERIAL, PARALLEL)
Минусовая клемма выхода (Master)
Плюсовая клемма выхода канала (Master)
Индикатор режима «Стабилизация тока»
в канале (Master)
Индикатор режима «Стабилизация
напряжения» в канале (Master)
Минусовая клемма выхода
фиксированного источника 5В
Плюсовая клемма выхода
фиксированного источника 5В
Регулятор выходного тока (Master)
Регулятор выходного напряжения
(Master)
1, 2
3, 4
5
6
9
10
7
8
11, 16
12
13
14
15
18
19
17
20
21
22
23
Содержание
- Введение 5 2
- Отличительные особенности 2
- Руководство по эксплуатации 2
- Сод е р ж а н и е 2
- Специальное заявление 2
- Технические характеристики 2 2
- Условные обозначения 2
- Эксплуатация прибора 2
- В в е д е н и е 3
- Мегеон 32302 это компактный высокоточный трёхка нальный источник питания содержит два независимых регулируемых источника питания 0 30в с током на грузки 0 2а и фиксированный источник 5в и током на грузки до 3а предусмотрена возможность разных схем включения двух источников во всех каналах источника реализовано термокомпенсация компенсация по току подавление пульсаций и высокоэффективная защита от перегрузки и короткого замыкания прибор найдёт ши рокое применение в учебных и исследовательских целях при разработке и ремонте радиотехнических устройств кроме этого подходит для промышленного применения 3
- Перед первым использованием 3
- Советы по безопасности 3
- Внимание 4
- Органы управления и индикации 4
- Осмотр быстрая проверка 4
- Эксплуатация прибора 4
- В режимах serial и parallel необходимо внешнее соединение клемм 5
- Внимание 5
- Инструкция по эксплуатации 5
- Режимы работы 5
- Схема соединений каналов для различных режимов работы 5
- Внимание 6
- До включения питания необходимо установить две перемыч ки между плюсовыми и минусовыми клеммами каналов slave и master нагрузка подключается между минусовой клеммой канала slave и плюсовой клеммой канала master 6
- Обратите внимание 6
- Прежде чем подключать два канала источника питания после довательно убедитесь что минусовая клемма канала master не соединена с заземлением в противном случае в канале slave будет короткое замыкание 6
- Возможные проблемы и методы решения 7
- Уход и хранение 7
- Эксплуатация прибора руководство по эксплуатации 7
- 7 495 666 20 75 8
- Www megeon pribor ru 8
- Гарантийное обслуживание 8
- Комплект поставки 8
