МЕГЕОН 32302 [5/8] Внимание
![МЕГЕОН 32302 [5/8] Внимание](/views2/1633826/page5/bg5.png)
8
9
Два канала источника питания могут использоваться в режимах:
• «INDEP» 2 канала 0…30В – 0…2А – регулировки независимые
• «SERIAL» 1 канал 0…60В – 0…2А – регулировка напряжения зависимая,
тока раздельная
• «PARALLEL» 1 канал 0…30В – 0…4А – регулировка напряжения
и тока зависимая
ВНИМАНИЕ!
В режимах «SERIAL» и «PARALLEL»
- необходимо внешнее соединение клемм.
Перемычки для соединения клемм в комплект поставки не входят. Пере-
мычки должны быть сечением не менее 2,5мм
2
, минимально необходимой
длины, с надёжно обжатыми вилочковыми наконечниками с обеих сторон.
Режимы работы

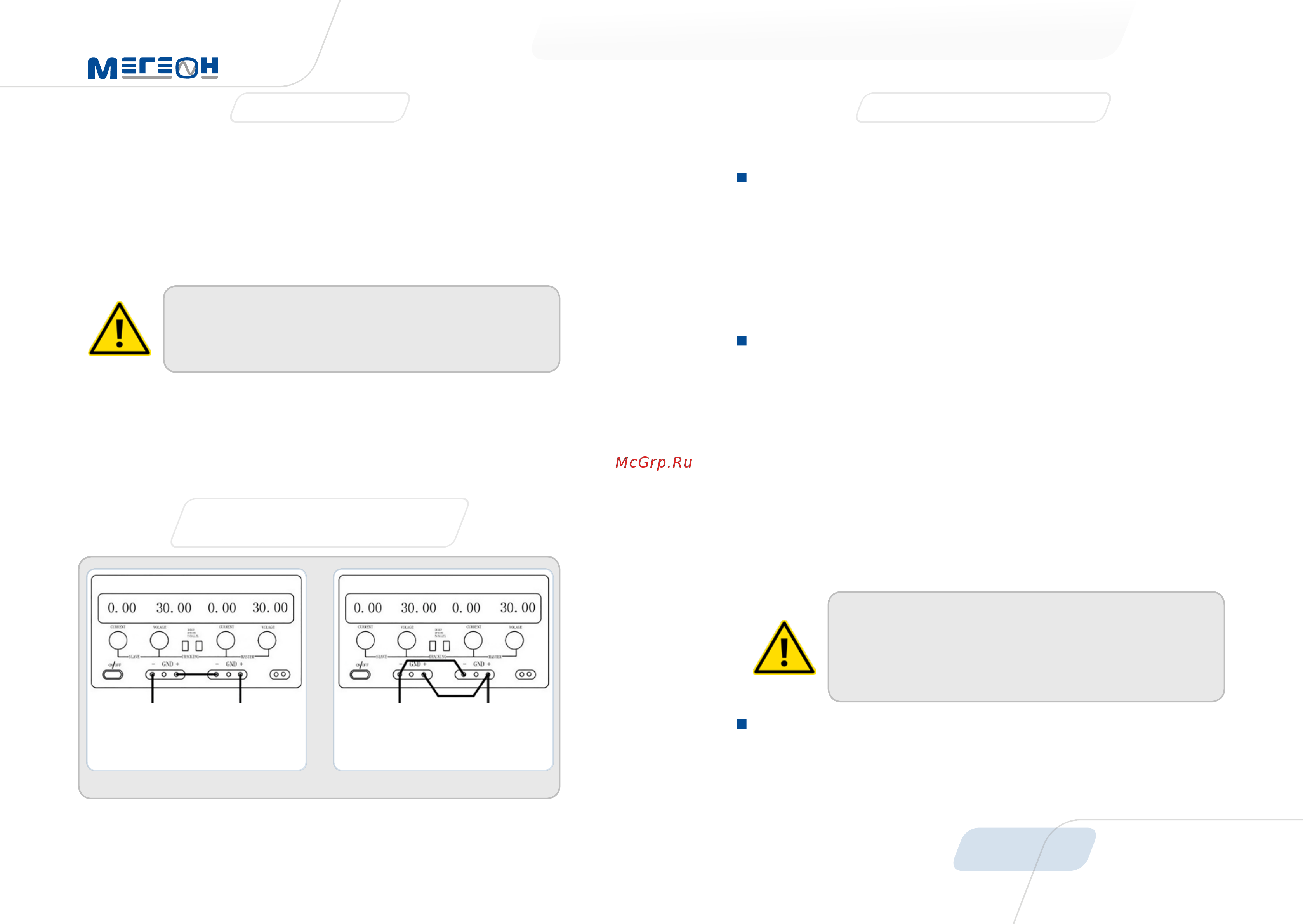

Схема соединений каналов
для различных режимов работы
Режим
«SERIAL» - ПОСЛЕДОВАТЕЛЬНО
Режим
«PARALLEL» - ПАРАЛЛЕЛЬНО
Инструкция по эксплуатации
Режим «INDEP»
Переключатели (13) и (14) в отжатом состоянии.
Использование в качестве источника стабильного напряжения:
• Регуляторы тока (6) и (22) необходимо повернуть по часовой стрелке
до упора
• Включите выключатель питания (7)
• Вращая регуляторы напряжения (5) и (23) установите необходимые зна
-
чения напряжения, при этом будут гореть индикаторы режима (9) и (19)
• Подключите нагрузку.
Использование в качестве источника стабильного тока:
• Включите выключатель питания (7)
• Установите регуляторами напряжения (5) и (23) максимально допусти
-
мое напряжение для нагрузки
• Регуляторы тока (6) и (22) поверните против часовой стрелки до упора,
при этом загорятся индикаторы (8) и (18)
• Подключите нагрузку
• Регуляторами тока (6) и (22) установите необходимый ток.
Режим «SERIAL»
Переключатель (13) в нажатом, а (14) в отжатом состоянии.
Использование в качестве источника стабильного напряжения:
• Регуляторы тока (6) и (22) необходимо повернуть по часовой стрелке
до упора
• Включите выключатель питания (7)
ВНИМАНИЕ!
До включения питания необходимо установить перемычку
между плюсовой клеммой канала «Slave» и минусовой клеммой
канала «Master». Нагрузка подключается между минусовой
клеммой канала «Slave» и плюсовой клеммой канала «Master».
Содержание
- Введение 5 2
- Отличительные особенности 2
- Руководство по эксплуатации 2
- Сод е р ж а н и е 2
- Специальное заявление 2
- Технические характеристики 2 2
- Условные обозначения 2
- Эксплуатация прибора 2
- В в е д е н и е 3
- Мегеон 32302 это компактный высокоточный трёхка нальный источник питания содержит два независимых регулируемых источника питания 0 30в с током на грузки 0 2а и фиксированный источник 5в и током на грузки до 3а предусмотрена возможность разных схем включения двух источников во всех каналах источника реализовано термокомпенсация компенсация по току подавление пульсаций и высокоэффективная защита от перегрузки и короткого замыкания прибор найдёт ши рокое применение в учебных и исследовательских целях при разработке и ремонте радиотехнических устройств кроме этого подходит для промышленного применения 3
- Перед первым использованием 3
- Советы по безопасности 3
- Внимание 4
- Органы управления и индикации 4
- Осмотр быстрая проверка 4
- Эксплуатация прибора 4
- В режимах serial и parallel необходимо внешнее соединение клемм 5
- Внимание 5
- Инструкция по эксплуатации 5
- Режимы работы 5
- Схема соединений каналов для различных режимов работы 5
- Внимание 6
- До включения питания необходимо установить две перемыч ки между плюсовыми и минусовыми клеммами каналов slave и master нагрузка подключается между минусовой клеммой канала slave и плюсовой клеммой канала master 6
- Обратите внимание 6
- Прежде чем подключать два канала источника питания после довательно убедитесь что минусовая клемма канала master не соединена с заземлением в противном случае в канале slave будет короткое замыкание 6
- Возможные проблемы и методы решения 7
- Уход и хранение 7
- Эксплуатация прибора руководство по эксплуатации 7
- 7 495 666 20 75 8
- Www megeon pribor ru 8
- Гарантийное обслуживание 8
- Комплект поставки 8
