1.1. Отвинтите крепящие болты.

1.2. Вверните винт по часовой стрелке до упора.

1.3. Вставьте конец троса в головку троса сцепления в задней части коробки

передач, и убедитесь, что конец троса попал в отверстие головки.

1.4. Вставьте провод в отверстие МЗ на основании, нажмите на вилочную клемму

сцепления и вставьте конец троса в головку троса.

1.5. Освободите винт и придержите его, освободите ручку сцепления до тех пор,

пока сила пружины в сцеплении сможет вернуть в первоначальное

положение рукоятку, затем вкрутите упорную гайку.

2. Регулировка троса реверсного механизма (см. рисунки 5 и 6)

2.1. Отвинтите крепящие болты.

2.2. Вверните винт по часовой стрелке до упора.

2.3. Вставьте трос в боковой вал реверсного механизма коробки передач и

убедитесь, что шарнир поручня вошел в отверстие вилочного вала.

2.4. Потяните реверсный вилочный вал против часовой стрелки, встаньте трос в

узкое пространство боковой реверсной головки коробки передач, убедитесь,

что головка трубки направлена в отверстие головки провода.

2.5. Освободите винт и придержите его, освободите рукоятку реверса до тех пор,

пока сила пружины в сцеплении сможет вернуть в первоначальное

положение ручки, затем вкрутите стопорную гайку.

3. Регулировка троса дросселя (см. рисунок 7)

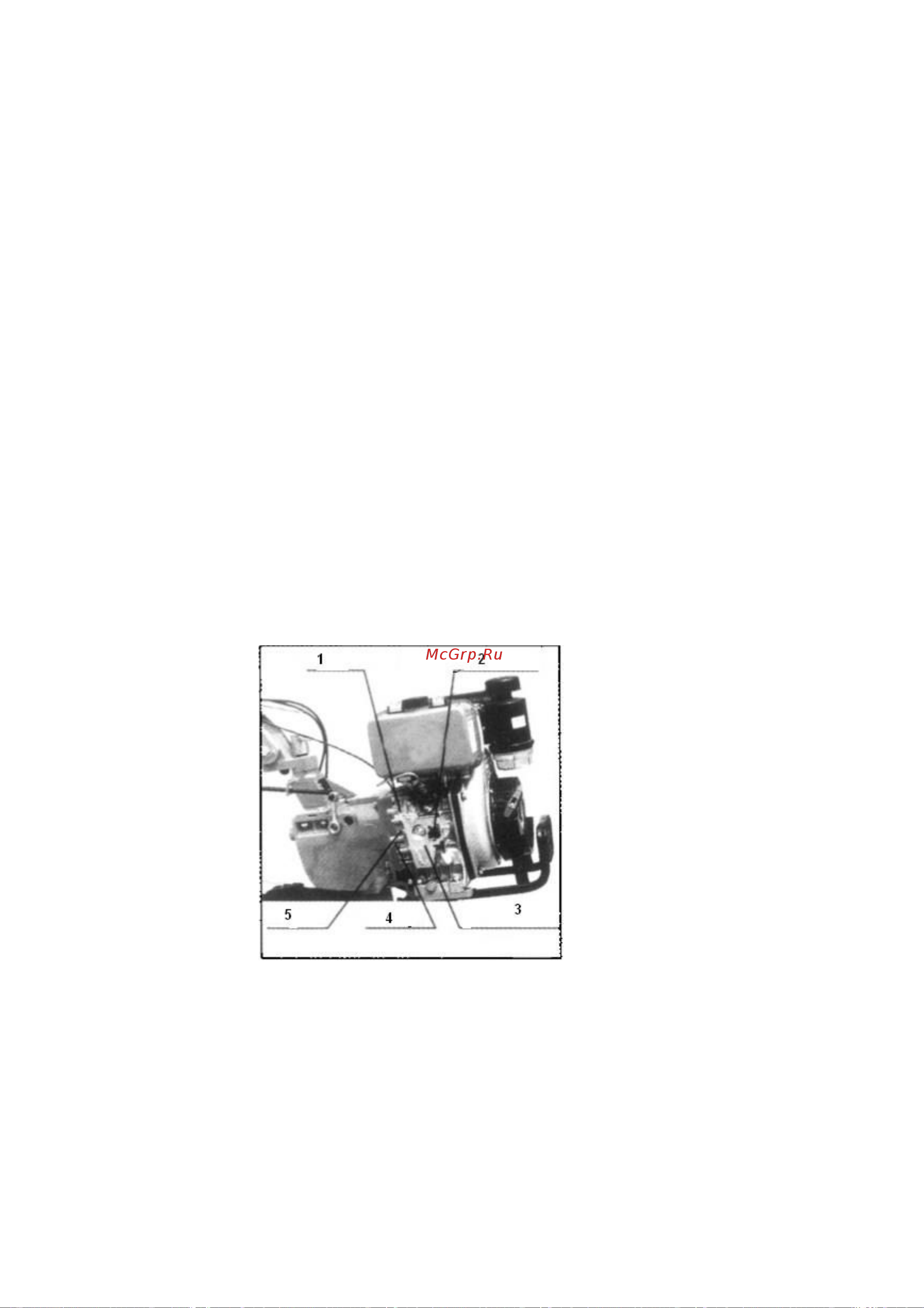

Рисунок 7

1. Резьбовая муфта 4. Головка троса

2. Ручка дросселя 5. Жесткая муфта

3. Регулировочная прокладка муфты дросселя

3.1. Поставьте переключатель дросселя в максимальное положение.

3.2. Вставьте провод: троса дросселя в основание на верхней части панели

настройки дросселя дизельного двигателя.

3.3. Зажмите провод, вкрутите крепящие болты в основание.
