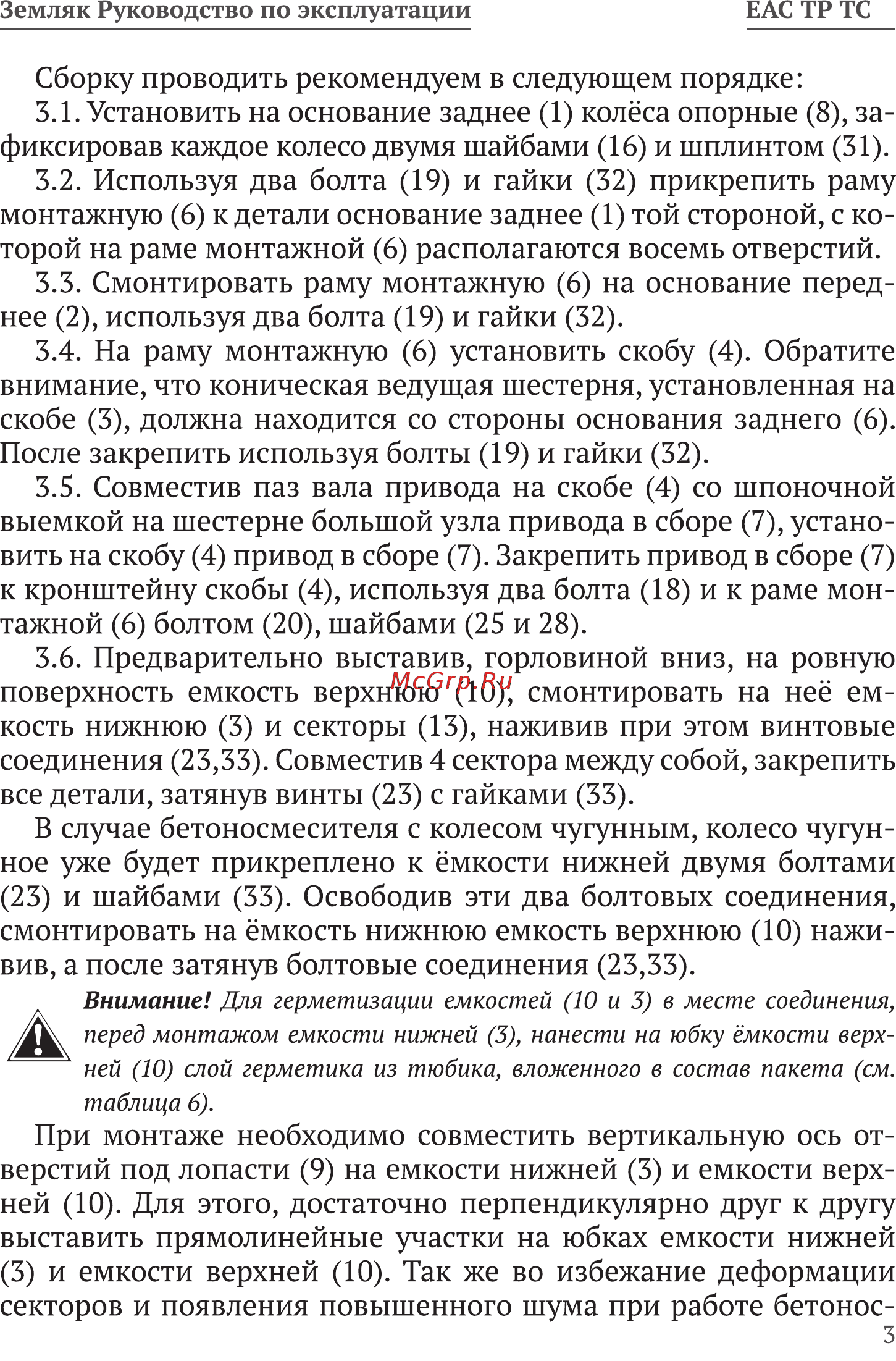

Земляк Руководство по эксплуатации ЕАС ТР ТС Сборку проводить рекомендуем в следующем порядке 3 1 Установить на основание заднее 1 колёса опорные 8 за фиксировав каждое колесо двумя шайбами 16 и шплинтом 31 3 2 Используя два болта 19 и гайки 32 прикрепить раму монтажную 6 к детали основание заднее 1 той стороной с ко торой на раме монтажной 6 располагаются восемь отверстий 3 3 Смонтировать раму монтажную 6 на основание перед нее 2 используя два болта 19 и гайки 32 3 4 На раму монтажную 6 установить скобу 4 Обратите внимание что коническая ведущая шестерня установленная на скобе 3 должна находится со стороны основания заднего 6 После закрепить используя болты 19 и гайки 32 3 5 Совместив паз вала привода на скобе 4 со шпоночной выемкой на шестерне большой узла привода в сборе 7 устано вить на скобу 4 привод в сборе 7 Закрепить привод в сборе 7 к кронштейну скобы 4 используя два болта 18 и к раме мон тажной 6 болтом 20 шайбами 25 и 28 3 6 Предварительно выставив горловиной вниз на ровную поверхность емкость верхнюю 10 смонтировать на неё ем кость нижнюю 3 и секторы 13 наживив при этом винтовые соединения 23 33 Совместив 4 сектора между собой закрепить все детали затянув винты 23 с гайками 33 В случае бетоносмесителя с колесом чугунным колесо чугун ное уже будет прикреплено к ёмкости нижней двумя болтами 23 и шайбами 33 Освободив эти два болтовых соединения смонтировать на ёмкость нижнюю емкость верхнюю 10 нажи вив а после затянув болтовые соединения 23 33 Внимание Для герметизации емкостей 10 и 3 в месте соединения А перед монтажом емкости нижней 3 нанести на юбку ёмкости верх ней 10 слой герметика из тюбика вложенного в состав пакета см таблица 6 При монтаже необходимо совместить вертикальную ось от верстий под лопасти 9 на емкости нижней 3 и емкости верх ней 10 Для этого достаточно перпендикулярно друг к другу выставить прямолинейные участки на юбках емкости нижней 3 и емкости верхней 10 Так же во избежание деформации секторов и появления повышенного шума при работе бетоносз
