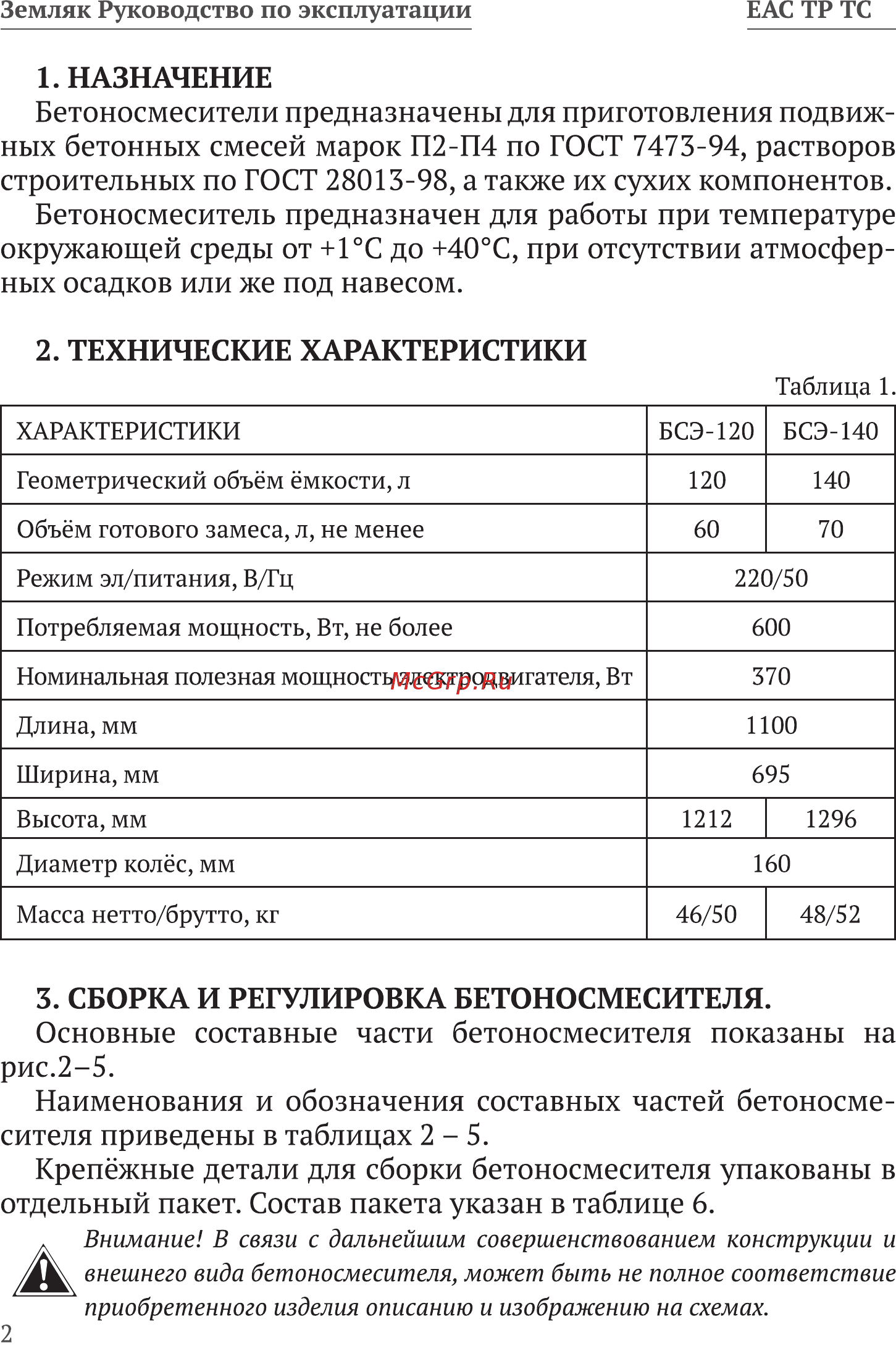

Земляк Руководство по эксплуатации ЕАС ТР ТС 1 НАЗНАЧЕНИЕ Бетоносмесители предназначены для приготовления подвиж ных бетонных смесей марок П2 П4 по ГОСТ 7473 94 растворов строительных по ГОСТ 28013 98 а также их сухих компонентов Бетоносмеситель предназначен для работы при температуре окружающей среды от 1 С до 40 С при отсутствии атмосфер ных осадков или же под навесом 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 1 ХАРАКТЕРИСТИКИ БСЭ 120 БСЭ 140 Геометрический объём ёмкости л 120 140 Объём готового замеса л не менее 60 70 Режим эл питания В Гц 220 50 Потребляемая мощность Вт не более 600 Номинальная полезная мощность электродвигателя Вт 370 Длина мм 1100 Ширина мм 695 Высота мм 1212 Диаметр колёс мм Масса нетто брутто кг 1296 160 46 50 48 52 3 СБОРКА И РЕГУЛИРОВКА БЕТОНОСМЕСИТЕЛЯ Основные составные части бетоносмесителя показаны на рис 2 5 Наименования и обозначения составных частей бетоносме сителя приведены в таблицах 2 5 Крепёжные детали для сборки бетоносмесителя упакованы в отдельный пакет Состав пакета указан в таблице 6 Внимание В связи с дальнейшим совершенствованием конструкции и А внешнего вида бетоносмесителя может быть не полное соответствие приобретенного изделия описанию и изображению на схемах 2
