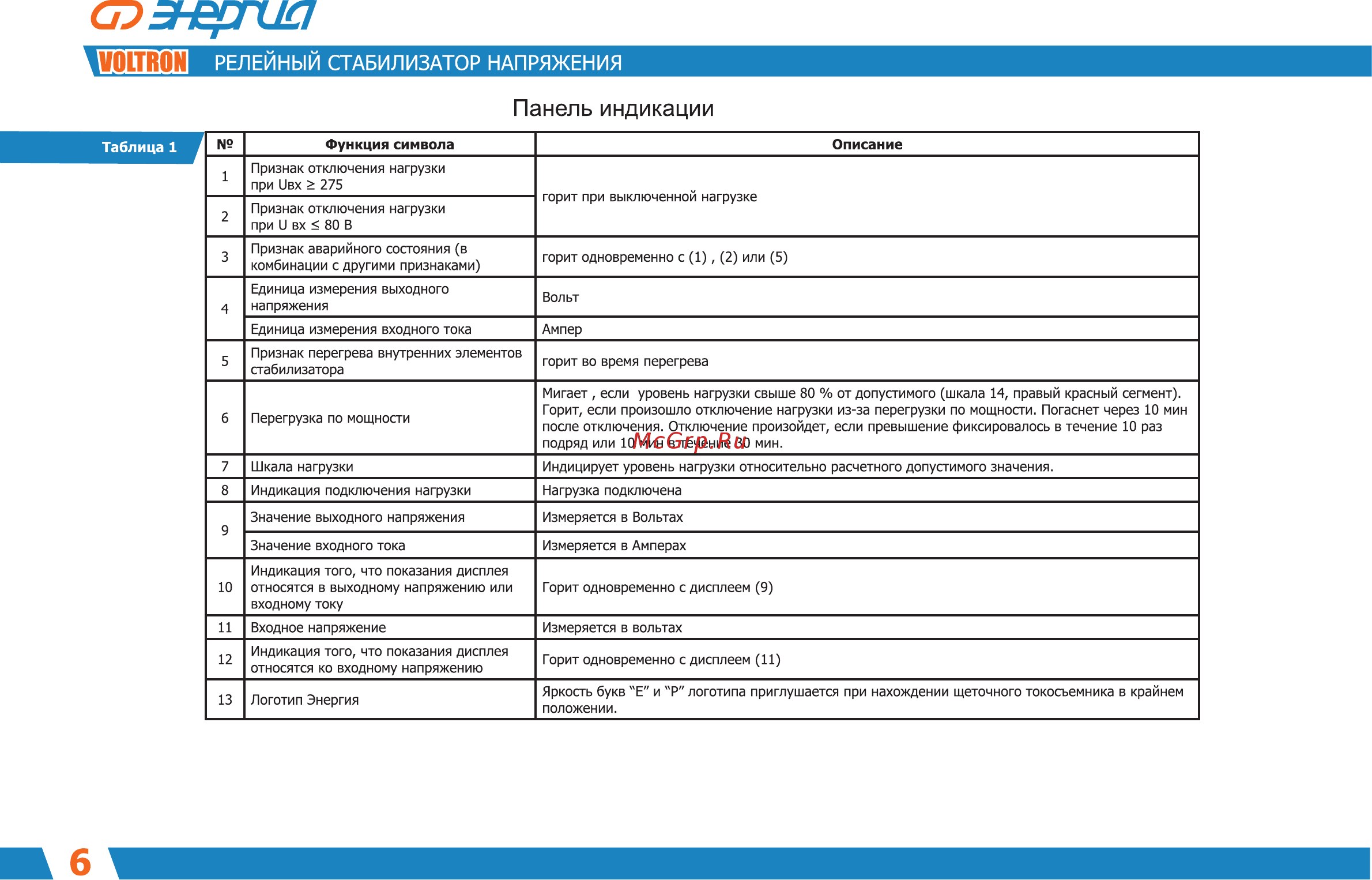

кШПЖ РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Панель индикации Функция символа Описание 1 Признак отключения нагрузки при ивх 275 2 Признак отключения нагрузки при и вх 80 В 3 Признак аварийного состояния в комбинации с другими признаками горит одновременно с 1 2 или 5 Единица измерения выходного напряжения Вольт 4 горит при выключенной нагрузке Единица измерения входного тока Ампер 5 Признак перегрева внутренних элементов стабилизатора горит во время перегрева 6 Перегрузка по мощности Мигает если уровень нагрузки свыше 80 от допустимого шкала 14 правый красный сегмент Горит если произошло отключение нагрузки из за перегрузки по мощности Погаснет через 10 мин после отключения Отключение произойдет если превышение фиксировалось в течение 10 раз подряд или 10 мин в течение 30 мин 7 Шкала нагрузки Индицирует уровень нагрузки относительно расчетного допустимого значения 8 Индикация подключения нагрузки Нагрузка подключена Значение выходного напряжения Измеряется в Вольтах Значение входного тока Измеряется в Амперах 10 Индикация того что показания дисплея относятся в выходному напряжению или входному току Горит одновременно с дисплеем 9 11 Входное напряжение Измеряется в вольтах 12 Индикация того что показания дисплея относятся ко входному напряжению Горит одновременно с дисплеем 11 13 Логотип Энергия Яркость букв Е и Р логотипа приглушается при нахождении щеточного токосъемника в крайнем положении 9 6
