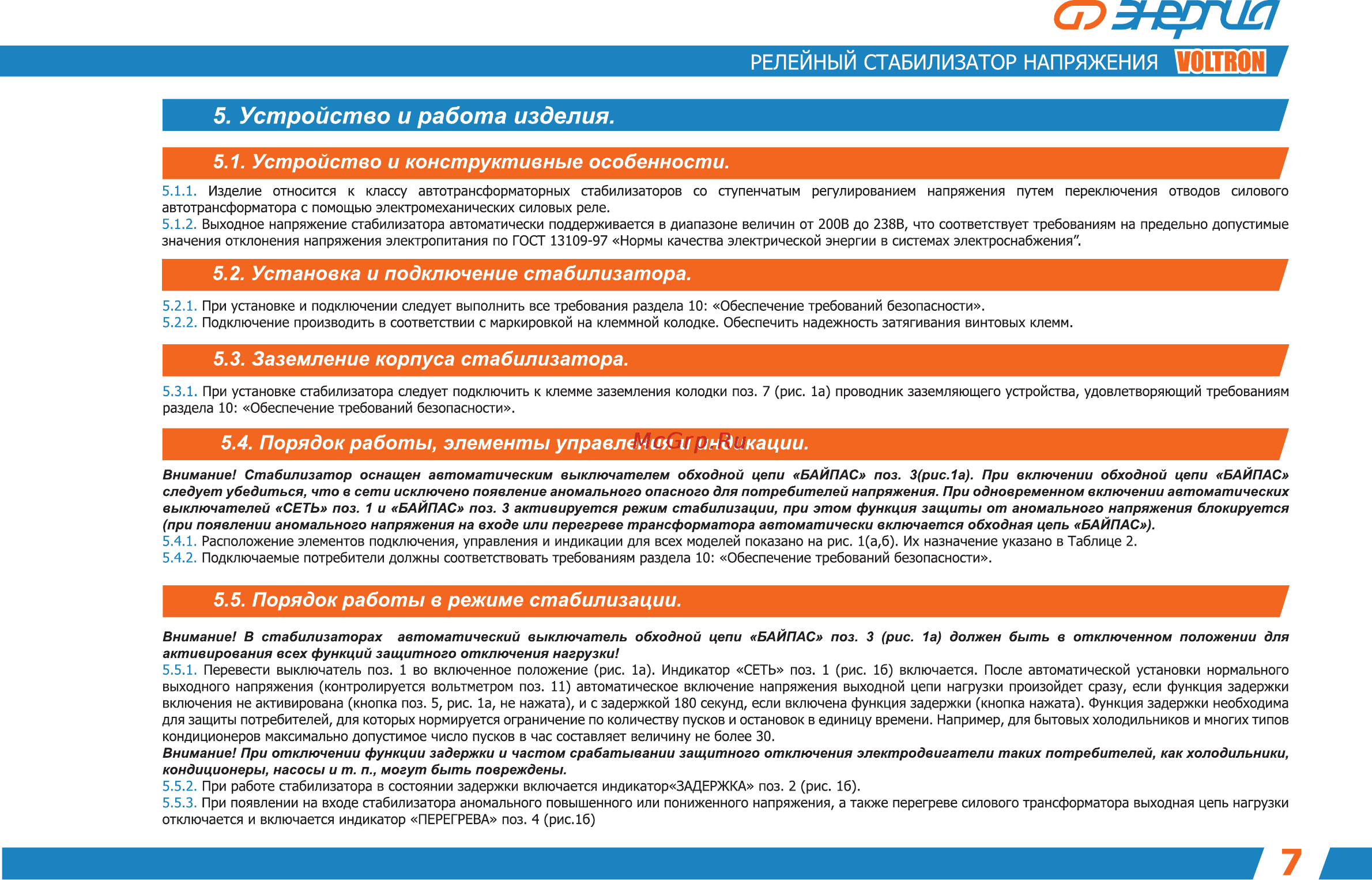

РЕЛЕЙНЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ iVOLTRONf 5 Устройство и работа изделия 5 1 Устройство и конструктивные особенности 5 1 1 Изделие относится к классу автотрансформаторных стабилизаторов со ступенчатым регулированием напряжения путем переключения отводов силового автотрансформатора с помощью электромеханических силовых реле 5 1 2 Выходное напряжение стабилизатора автоматически поддерживается в диапазоне величин от 200В до 238В что соответствует требованиям на предельно допустимые значения отклонения напряжения электропитания по ГОСТ 13109 97 Нормы качества электрической энергии в системах электроснабжения 5 2 Установка и подключение стабилизатора 5 2 1 При установке и подключении следует выполнить все требования раздела 10 Обеспечение требований безопасности 5 2 2 Подключение производить в соответствии с маркировкой на клеммной колодке Обеспечить надежность затягивания винтовых клемм 5 3 Заземление корпуса стабилизатора 5 3 1 При установке стабилизатора следует подключить к клемме заземления колодки поз 7 рис 1а проводник заземляющего устройства удовлетворяющий требованиям раздела 10 Обеспечение требований безопасности 5 4 Порядок работы элементы управления и индикации Внимание Стабилизатор оснащен автоматическим выключателем обходной цепи БАЙПАС поз 3 рис 1а При включении обходной цепи БАЙПАС следует убедиться что в сети исключено появление аномального опасного для потребителей напряжения При одновременном включении автоматических выключателей СЕТЬ поз 1 и БАЙПАС поз 3 активируется режим стабилизации при этом функция защиты от аномального напряжения блокируется при появлении аномального напряжения на входе или перегреве трансформатора автоматически включается обходная цепь БАЙПАС 5 4 1 Расположение элементов подключения управления и индикации для всех моделей показано на рис 1 а б Их назначение указано в Таблице 2 5 4 2 Подключаемые потребители должны соответствовать требованиям раздела 10 Обеспечение требований безопасности 5 5 Порядок работы в режиме стабилизации Внимание В стабилизаторах автоматический выключатель обходной цепи БАЙПАС поз 3 рис 1а должен быть в отключенном положении для активирования всех функций защитного отключения нагрузки 5 5 1 Перевести выключатель поз 1 во включенное положение рис 1а Индикатор СЕТЬ поз 1 рис 16 включается После автоматической установки нормального выходного напряжения контролируется вольтметром поз 11 автоматическое включение напряжения выходной цепи нагрузки произойдет сразу если функция задержки включения не активирована кнопка поз 5 рис 1а не нажата и с задержкой 180 секунд если включена функция задержки кнопка нажата Функция задержки необходима для защиты потребителей для которых нормируется ограничение по количеству пусков и остановок в единицу времени Например для бытовых холодильников и многих типов кондиционеров максимально допустимое число пусков в час составляет величину не более 30 Внимание При отключении функции задержки и частом срабатывании защитного отключения электродвигатели таких потребителей как холодильники кондиционеры насосы и т п могут быть повреждены 5 5 2 При работе стабилизатора в состоянии задержки включается индикатор ЗАДЕРЖКА поз 2 рис 16 5 5 3 При появлении на входе стабилизатора аномального повышенного или пониженного напряжения а также перегреве силового трансформатора выходная цепь нагрузки отключается и включается индикатор ПЕРЕГРЕВА поз 4 рис 16
