HT 102, HT 103, HT 132, HT 133
pyccкий
12

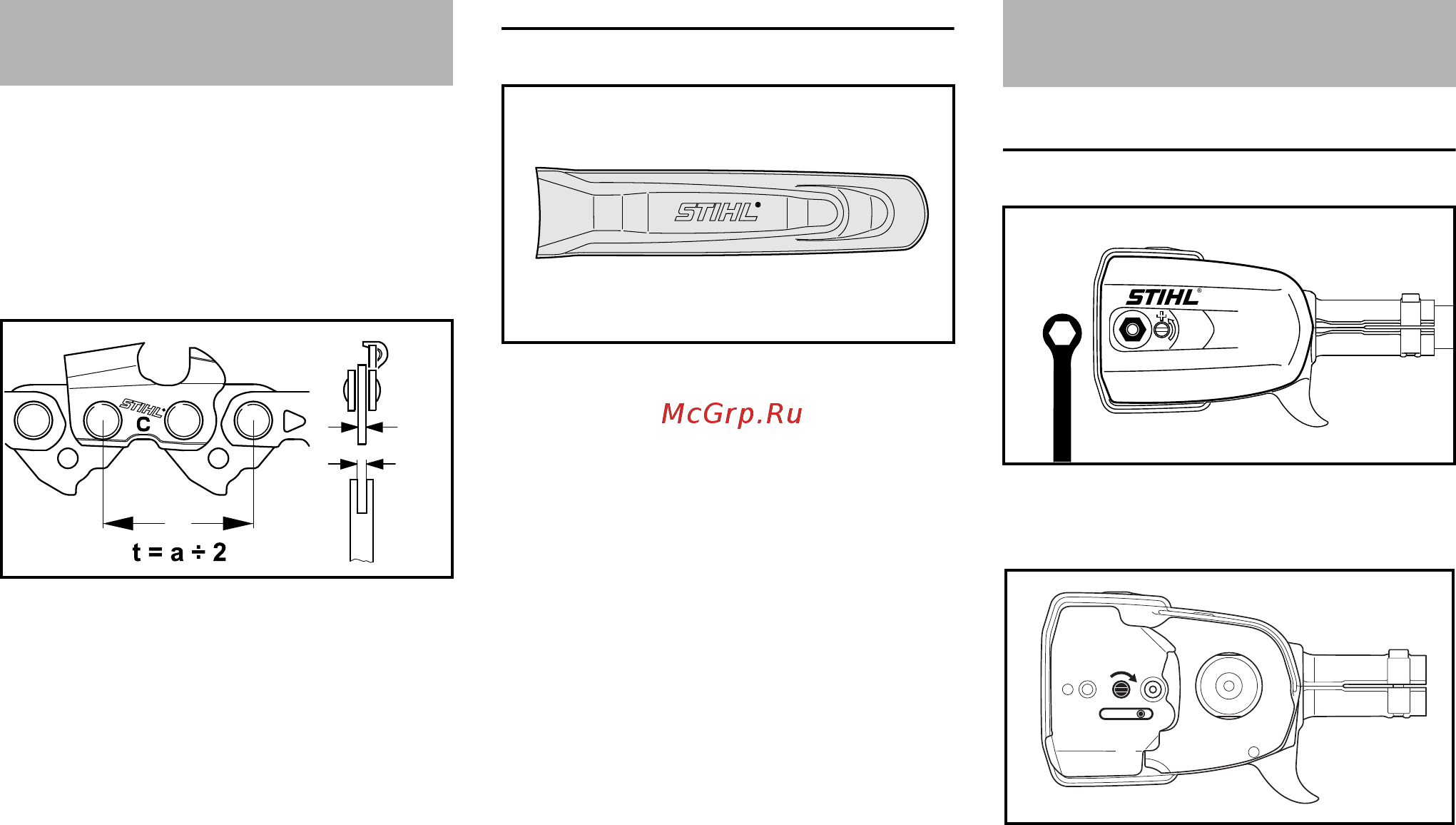

Пильная цепь, направляющая шина и
цепная звездочка образуют режущую
гарнитуру.
Входящая в объем поставки режущая
гарнитура оптимально адаптирована
к высоторезу.
– Шаг (t) пильной цепи (1), цепной
звездочки и ведущей звездочки
направляющей шины Rollomatic
должен совпадать
– Толщина приводного звена (2)
пильной цепи (1) должна быть
согласована с шириной паза
направляющей шины (3)
При сопряжении двух не подходящих
друг к другу компонентов может
произойти неисправимое
повреждение режущей гарнитуры уже
через короткое время эксплуатации.
Кожух цепи
В объём поставки входит
соответствующий режущей гарнитуре
кожух цепи.
Если на высоторезах используются
направляющие шины, то всегда
необходимо использовать и
соответствующую защиту цепи,
закрывающую всю направляющую
шину.
На защите цепи сбоку нанесены
данные относительно длины
соответствующих направляющих
шин.
Снять крышку цепной звёздочки
N Отвернуть гайку и снять крышку
цепной звездочки
N Болт (1) поворачивать вправо,
пока прижимная задвижка (2) не
будет прилегать к углублению в
корпусе справа.
Режущая гарнитура
001BA248 KN
1
2
3
a
001BA244 KN
Монтаж направляющей
шины и пильной цепи
246BA021 KN
1
2
246BA022-A1
