Русский | 183
Bosch Power Tools 1 609 92A 2U5 | (27.2.17)
ных измерительных инструментов выберите подходящий
измерительный инструмент. При нахождении только
лишь одного активного измерительного инструмента сое-
динение устанавливается автоматически.
Соединение установлено, когда загорается индикатор
Bluetooth® 2.
Соединение по Bluetooth® может прерваться из-за боль-
шого расстояния или препятствий между измерительным
инструментом и мобильным оконечным устройством, а
также из-за электромагнитных помех. В таком случае ин-
дикатор Bluetooth® мигает.
Выключение Bluetooth®
Для выключения Bluetooth® нажмите кнопку Bluetooth® 3
или выключите измерительный инструмент.
Точность нивелирования
Факторы, влияющие на точность
Наибольшее влияние на точность оказывает окружающая
температура. В особенности изменения температуры по
мере удаления от грунта могут вызывать отклонения ла-
зерного луча.
Поскольку перепад температуры наиболее ощутим вбли-
зи грунта, то на участках длиной свыше 20 м измеритель-
ный инструмент следует устанавливать на штатив. Кроме
того, устанавливайте измерительный инструмент, по воз-
можности, в середине рабочей площади.
Наряду с внешними воздействиями также и специфиче-
ские для инструмента воздействия (как напр., падения
или сильные удары) могут приводить к отклонениям. Поэ-
тому всегда перед началом работы проверяйте точность
нивелирования.
Проверяйте всегда сначала точность высоты и точность
нивелирования по горизонтали, а затем точность нивели-
рования по вертикали.
Если во время одной из проверок измерительный инстру-
мент превысит максимально допустимое отклонение, от-
дайте его в ремонт в сервисную мастерскую Bosch.

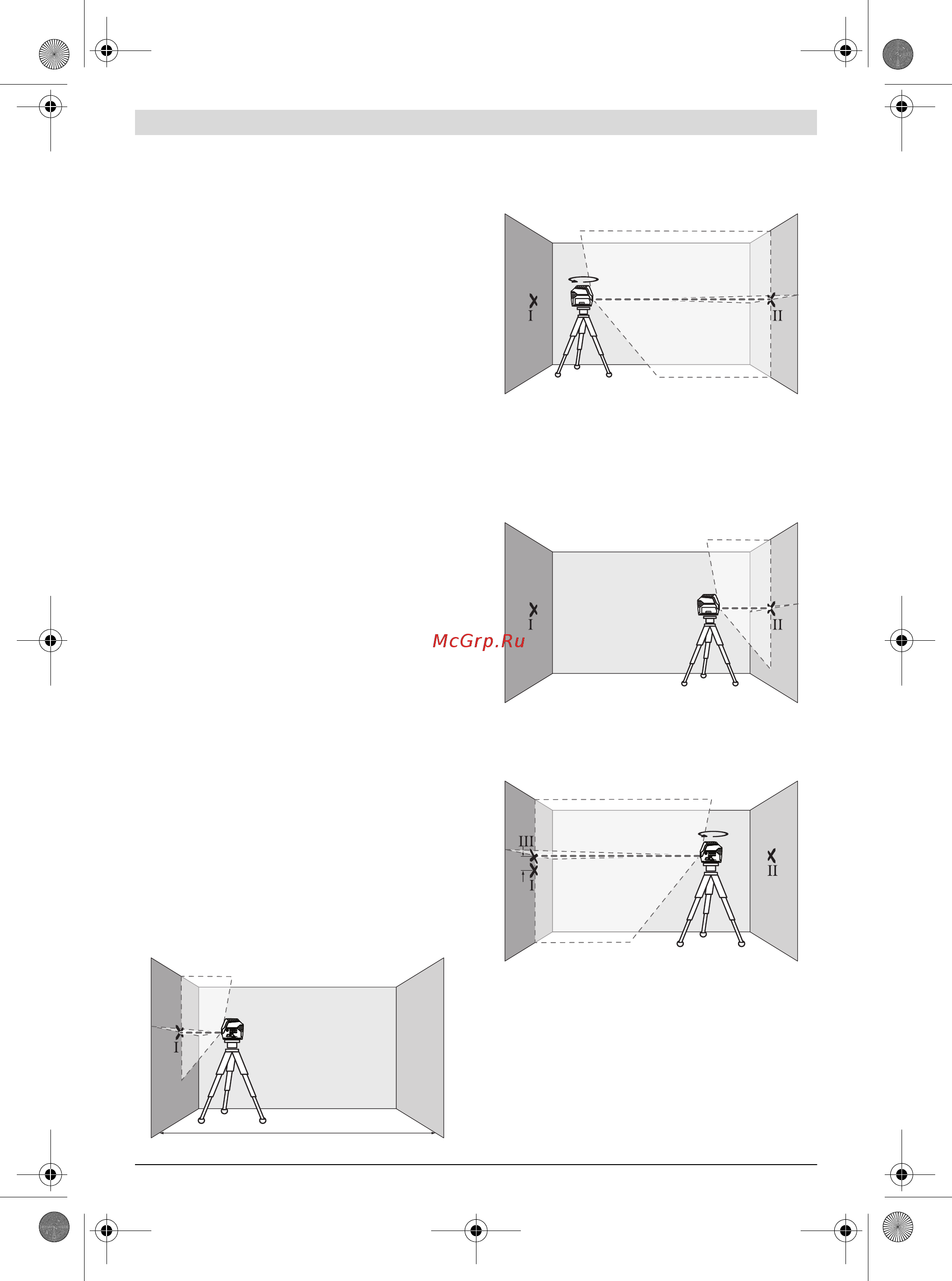

Контроль точности высоты горизонтальной линии
Для контроля Вам необходим свободный отрезок в 5 м на
прочном грунте между стенами А и В.
Закрепите измерительный инструмент вблизи стены A
на штативе или установите его на прочное, плоское
основание. Включите измерительный инструмент. Вы-
берите режим перекрещивающихся линий с автомати-
ческим нивелированием.
Направьте лазер на ближнюю стену А и обождите само-
нивелирование инструмента. Отметьте середину точ-
ки, в которой перекрещиваются на стене лазерные ли-
нии (точка I).
Поверните измерительный инструмент на 180°, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка II).
Установите измерительный инструмент не поворачи-
вая его вблизи стены В, включите его и дайте ему
время нивелироваться.
Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее
отмеченной точкой II на стене В.
Поверните измерительный инструмент на 180
°, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку I. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка III).
–Разница d между обеими отмеченными точками I и III
на стене А является действительным отклонением по
высоте измерительного инструмента.
A
B
5 m
A
B
180°
A
B
d
180°
A
B
OBJ_BUCH-2870-004.book Page 183 Monday, February 27, 2017 3:47 PM
