нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки I и II.
–Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
Измерьте высоту проема двери.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
= двойная высота проема двери x 0,3 мм/м
Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d
max
=2x2мx0,м/м=1,м. Таким образом, рассто-
яние между отметками не должно превышать 1,2 мм.
Проверка точности отвеса
Для проверки Вам требуется свободный измерительный
участок на твердом основании с расстоянием ок. 5 м меж-
ду полом и потолком.
Монтируйте измерительный инструмент на поворотное
крепление и установите его на пол.
–Включите измерительный инструмент и подождите
окончания самонивелирования.

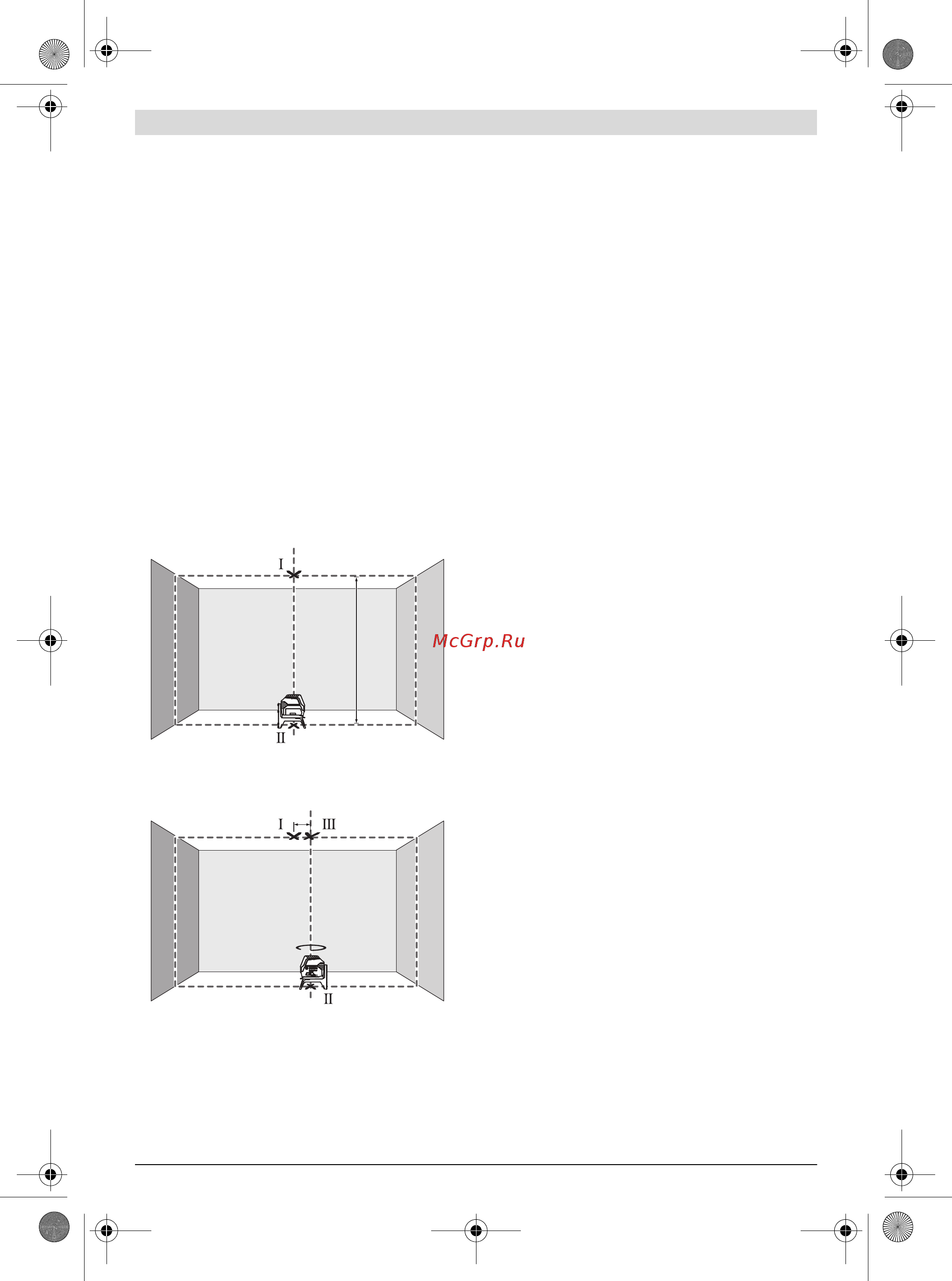

Отметьте середину точки пересечения лазерных линий
на потолке (точка I). Отметьте, кроме того, середину
нижней лазерной точки на полу (точка II).
Разверните измерительный инструмент на 180°. Рас-
положите его так, чтобы середина нижней лазерной
точки находилась в ранее отмеченной точке II. Дайте
измерительному инструменту нивелироваться. От-
метьте середину верхней лазерной точки (точка III).
Расстояние d между двумя обозначенными точками I и
III на потолке отображает фактическое отклонение из-
мерительного инструмента от вертикали.
Максимально допустимое отклонение d
max
рассчитывает-
ся следующим образом:
d
max
= двойное расстояние между полом и потолком
x0,м/м
Пример: при расстоянии между полом и потолком 5 м
максимальное отклонение составляет
d
max
= 2 x 5 м x 0,7 мм/м = 7 мм. Соответственно, отметки
должны быть расположены не более чем на расстоянии
7 мм друг от друга.
Указания по применению
Для нанесения отметки всегда используйте середи-
ну лазерной точки/лазерной линии. Размер лазерной
точки/ширина лазерной линии меняется в зависимости
от расстояния.
Измерительный инструмент оборудован радиоин-
терфесом. Соблюдайте местные ограничения по
применению, напр., в самолетах или больницах.
Работа со штативом (принадлежности)
Штатив обеспечивает стабильную, регулируемую по вы-
соте опору для измерений. Поставьте измерительный ин-
струмент гнездом под штатив 1/4" 16 на резьбу штатива
30 или обычного фотоштатива . Зафиксируйте измеритель-
ный инструмент с помощью крепежного винта штатива.
Грубо выровняйте штатив, прежде чем включать измери-
тельный инструмент.
Фиксация с помощью универсального крепления
(принадлежности) (смис.G)
С помощью универсального крепления 25 Вы можете за-
крепить измерительный инструмент, напр., на вертикаль-
ных поверхностях, трубах или намагниченных материа-
лах. Универсальное крепление можно также использовать
в качестве подставки. Оно облегчает выравнивание ин-
струмента по высоте.
Грубо выровняйте универсальное крепление 25, прежде
чем включать измерител
ьный инструмент.
Работы с визирной маркой (смис.G)
Визирная марка 34 улучшает видимость лазерного луча
при неблагоприятных условиях и на больших расстояниях.
Отражающая половина визирной марки 34 улучшает ви-
димость лазерной линии, на прозрачной половине лазер-
ную линию видно также и с тыльной стороны визирной
марки.
Очки для работы с лазерным инструментом
(принадлежности)
Лазерные очки отфильтровывают окружающий свет. Поэ-
тому свет лазера кажется более светлым для зрительного
восприятия.
Примеры возможных видов работы
мис.B2F2, G и H)
Примеры возможных применений измерительного ин-
струмента приведены на страницах с рисунками.
Устанавливайте измерительный инструмент всегда близ-
ко возле поверхности или краев, которые необходимо
проверить, и дайте ему самонивелироваться перед нача-
лом каждой операции измерения.
5 m
180°
d
