Unipump BOX-32 1,25
2
Руководство по монтажу и эксплуатации
Данное руководство по монтажу и эксплуатации содержит принципиальные указания, которые
необходимо выполнять при монтаже, эксплуатации и техническом обслуживании.
Для предотвращения несчастных случаев и исключения поломок, необходимо внимательно
ознакомиться с данным руководством перед началом эксплуатации изделия.
Назначение
Электромагнитные клапаны устанавливаются на
трубопроводах и в зависимости от исполнения
(нормально закрытые или нормально открытые)
открывают или перекрывают поток рабочей
среды при поступлении на катушку (соленоид)
клапана управляющего напряжения.
Комплект поставки
Клапан электромагнитный 1 шт.
Руководство по монтажу и эксплуатации 1 шт.
Упаковка 1 шт.
Технические характеристики
Рабочая среда – вода или другие жидкости, не
агрессивные к материалам клапана, сжатый
воздух, газ.
Вязкость рабочей среды – не более 20 мм²/с
Диапазон температур рабочей среды – 0…+120 ºС
Рабочее давление – 0,5…16 бар.
Параметры электросети – ~220 ±10% В, 50 Гц.
Степень защиты – IP65.
Расшифровка обозначения модели клапана:
ВСХ – нормально закрытый, ВОХ – нормально
открытый;
15, 20, 25, 32 – ДУ (диаметр условного прохода)
в мм;
½”, ¾”, 1”, 1¼”, 1½” – диаметр резьбовых
присоединительных отверстий в дюймах.
Устройство и принцип работы

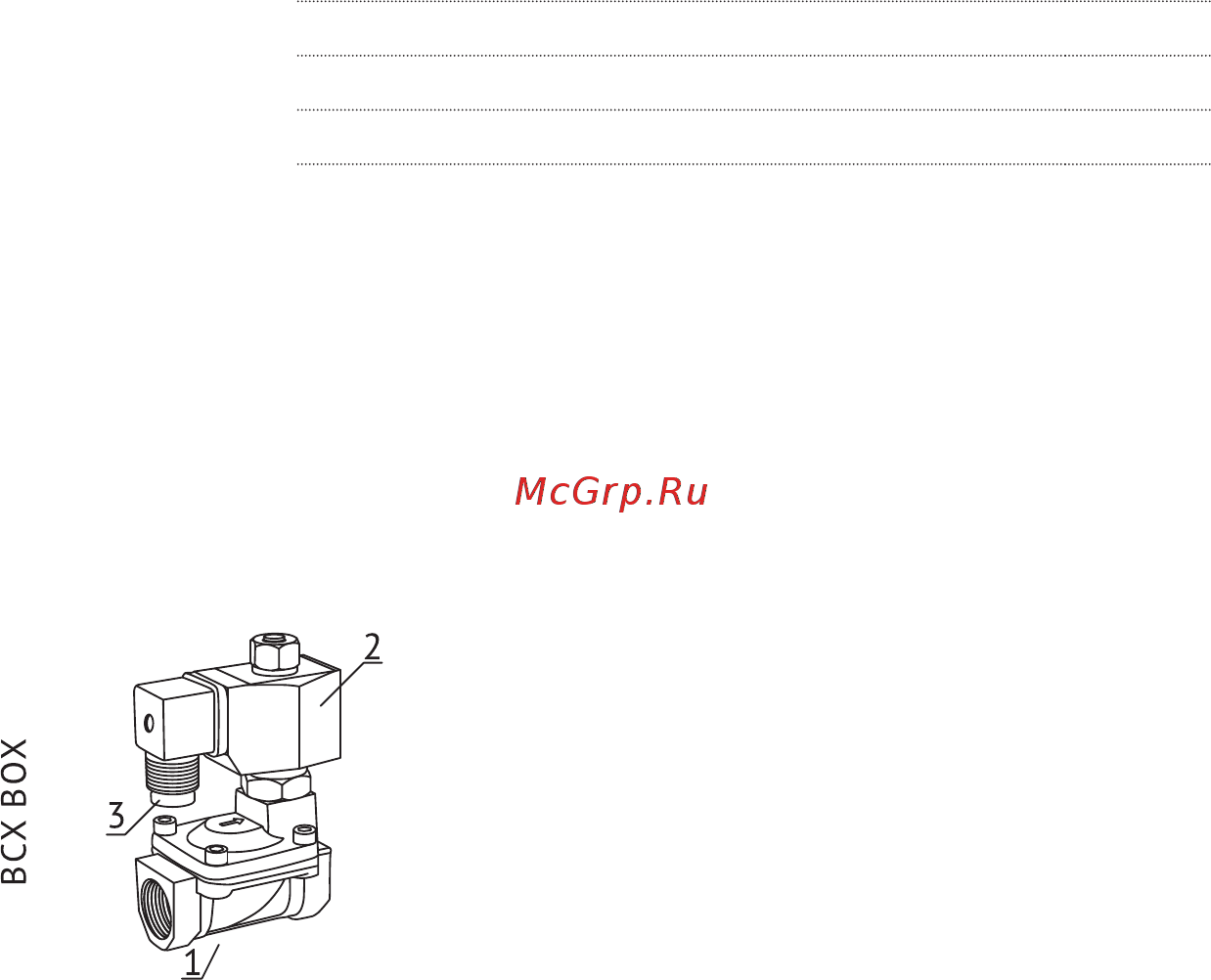

Электромагнитный клапан состоит из латунного корпуса (1) и соленоида
с сердечником (2), которые располагаются внутри пластикового корпуса.
Сердечник свободно движется в герметично закрытой трубке внутри
соленоида. Внутри корпуса установлена мембрана, которая открывает или
перекрывает поток рабочей среды. Клапан открывается или закрывается
движением магнитного сердечника, который втягивается в соленоид или
выталкивается из него, когда на него подается электропитание.
Для подключения к электросети на корпусе расположен кабельный ввод (3).
Меры безопасности
1. Запрещается эксплуатация клапана без
заземления.
2. Не допускается разборка клапана при
наличии давления в системе.
3. Не допускается попадание воды на
клеммную коробку катушки.
4. Нормальная температура поверхности
катушки при непрерывной работе м
ожет
достигать 70ºС. Для предотвращения
получения ожогов, не допускается
прикасаться к катушке во время работы
клапана.
5. Любые работы по монтажу и обслуживанию
клапана следует проводить только при
отключенном электропитании.
6. Запрещено использование клапана во
взрывоопасной среде.
Монтаж и ввод в эксплуатацию
Перед началом монтажа клапана необходимо
прочистить трубопровод, так как попадание
в клапан инородных частиц может привести
к выходу его из строя. Перед входным
отверстием клапана необходимо установить
грязевой фильтр с размером фильтрующей
www.
