MS 171, MS 171 C, MS 181, MS 181 C, MS 211, MS 211 C
pyccкий
22

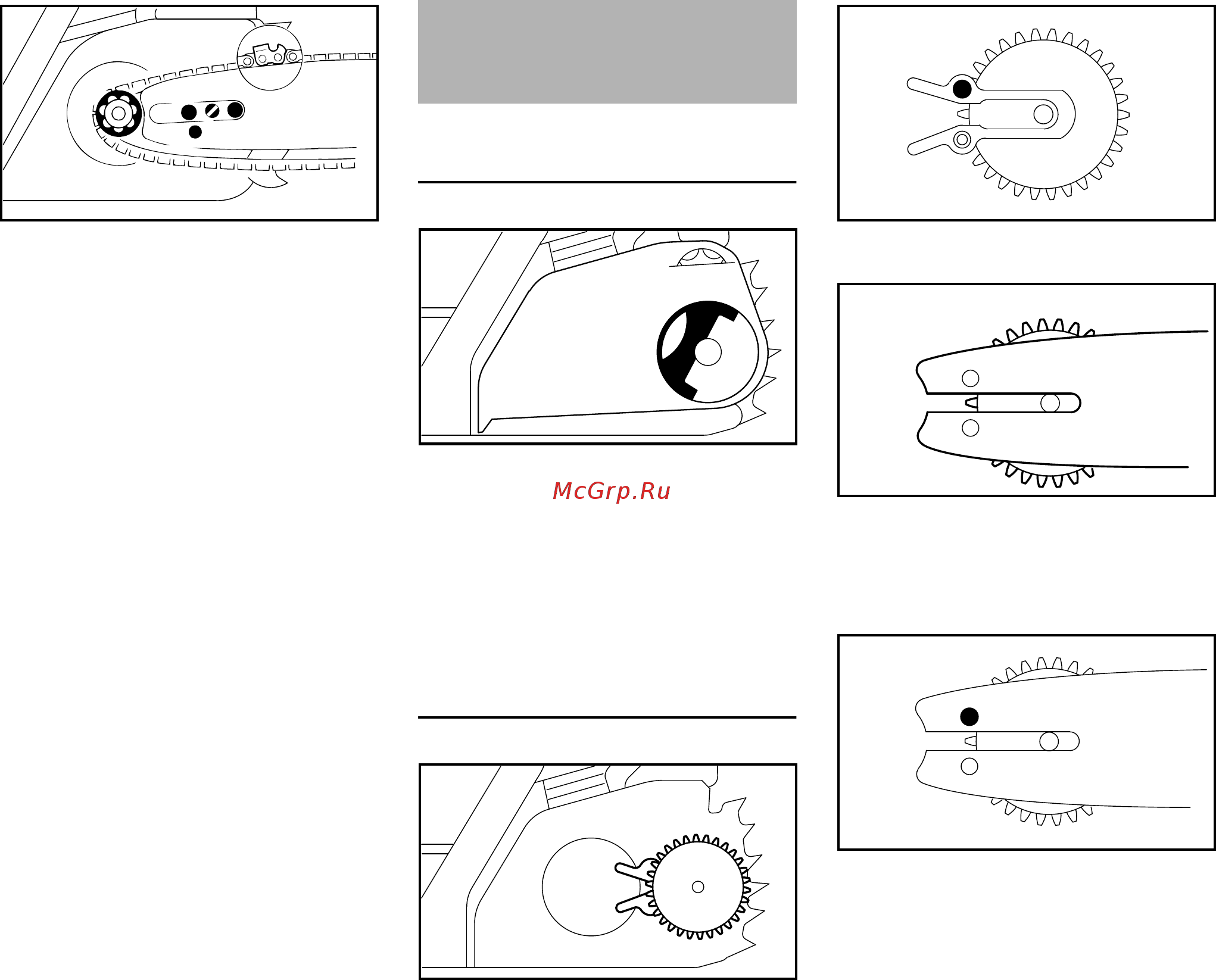

N Направляющую шину наложить
на болты (1) – режущие края
пильной цепи должны указывать
вправо
N Фиксирующее отверстие (2)
положить на цапфу прижимной
задвижки – одновременно
пильную цепь положить на
звездочку цепи (3)
N Болт (4) поверните вправо, пока
пильная цепь не будет провисать
внизу лишь немного – и выступы
ведущих звеньев не будут
вложены в пазе шины
N Снова установить крышку
звёздочки цепи – и гайку слегка
затянуть вручную
N Далее: см. "Натяжение пильной
цепи"
Демонтировать крышку звёздочки
цепи
N Раскрыть рукоятку (1) (пока она
не зафиксируется)
N Барашковую гайку (2) повернуть
влево до тех пор, пока она не
будет свободно висеть в крышке
звёздочки цепи (3)
N Снять крышку звёздочки цепи (3)
Демонтировать натяжной шкив
N Зажимный диск (1) снять и
перевернуть
N Выкрутить болт (2)
N Зажимный диск (1) и
направляющую шину (3)
расположить по отношению друг
к другу
N Установить и затянуть болт (2)
3
1
1
2
4
001BA187 KN
Монтаж направляющей
шины и цепи пилы
(быстрое натяжение цепи)
1
2
3
2310BA013 KN
1
2310BA014 KN
2310BA015 KN
2
1
3
2310BA016 KN
2
2310BA017 KN
