Руководство по монтажу и эксплуатации UNIPUMP JET L, JET S, JS, JSW

Устройство и принцип работы станции

Приведенные данные по максимальному напору и максимальной

производительности справедливы при напряжении электросети 220В,

нулевой высоте всасывания и минимальных сопротивлениях потоку воды

во всасывающей магистрали.

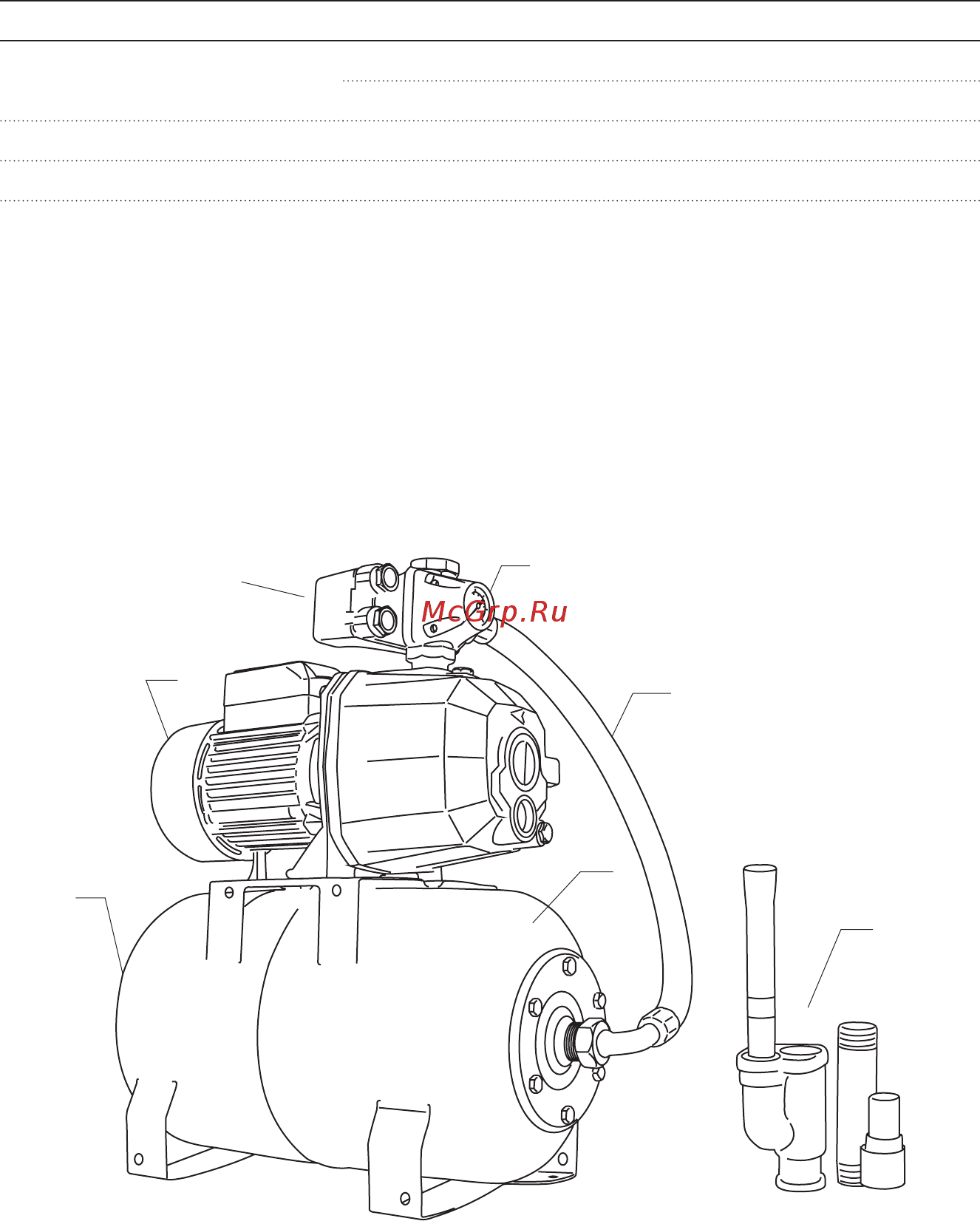

Станция состоит из насоса (1),

гидроаккумулятора (2), соединительного

шланга (3),внешнего эжектора (4) и

блока автоматики, состоящего из реле

давления (5) и манометра (6).

Высота всасывания, м Производительность, л/мин

0 10 15 20

Напор, м

15 40 37 30 20

20 33 28 22 16

Во внутренней полости

гидроаккумулятора расположена

мембрана из пищевой резины, на

корпусе находится пневмоклапан (7)

для регулировки давления воздуха.
