Руководство по монтажу и эксплуатации UNIPUMP JET L, JET S, JS, JSW
4
Монтаж и ввод
в эксплуатацию

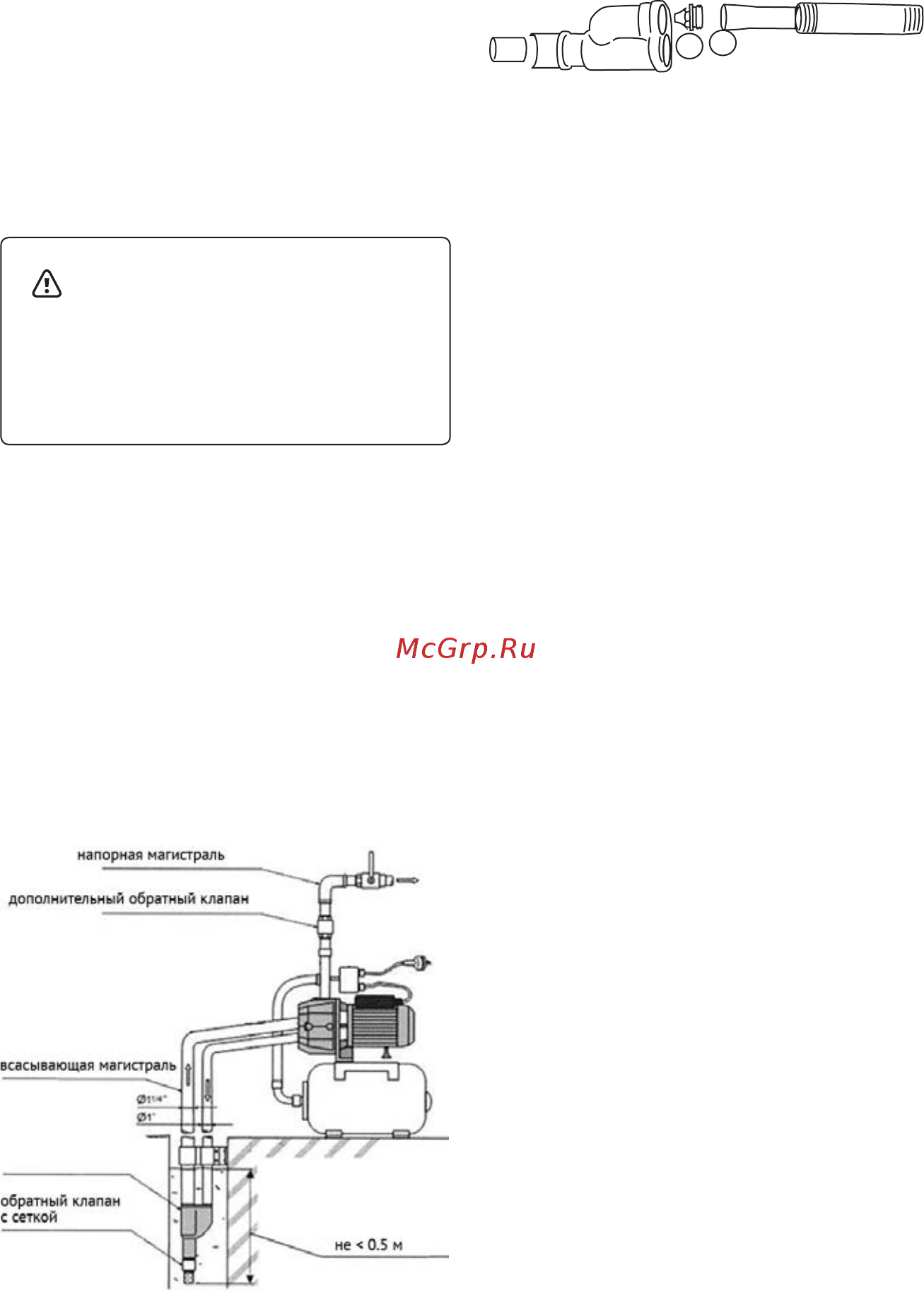

Схема сборки
внешнего эжектора
Перед подключением обязательно
проверьте соответствие электрических и
напорных данных изделия параметрам
вашей электрической и водонапорной
сети.
Станцию следует установить в сухом,
хорошо проветриваемом помещении и
закрепить болтами к гладкой твердой
поверхности через резиновые шайбы и
прокладки для предотвращения шума и
вибрации.
Всасывающая магистраль выполняется
из двух несжимаемых шлангов или
труб, внутренний диаметр которых
должен быть не меньше, чем диаметр
соответствующих отверстий (8) и
(9) в корпусе насоса – 11/4
и 1
соответственно. На конце входной
магистрали всасывающая и питающая
трубы соединяются с внешним
эжектором, на входе которого
устанавливается обратный клапан 1
с сеткой.
Исключайте соединения, сужающие
(например, через прокладки)
проходное сечение всасывающего
и питающего трубопроводов,
минимизируйте количество углов
и поворотов. Всасывающая труба
должна быть погружена в воду
не менее, чем на 50см, чтобы
избежать образования завихрений и
всасывания воздуха.
Диаметр напорной трубы определяет
давление и производительность
в точках потребления воды. При
большой длине трубопровода
можно уменьшить потери путем
использования труб большего
диаметра, чем выходное отверстие
(10) насоса.
Рекомендуется установить сразу
на выходе насоса дополнительный
обратный клапан для обеспечения
возможности обслуживания насоса
без опустошения трубопровода,
а также для предотвращения
гидроудара в случае остановки
насоса.
ВНИМАНИЕ!
Установка насоса может
представлять определенную
сложность и поэтому
должна осуществляться
квалифицированным персоналом.
5. Перед началом проведения любых
работ с насосом необходимо убедиться,
что электропитание отключено и
приняты все меры, чтобы исключить его
случайное включение;
