5.2 Тепловая пушка соответствует обязательным требованиям ГОСТ Р МЭК 335-1-94, ГОСТ Р 52

161.2.30-2007 и технических условий ТУ 3468-001-62389681-2010.

5.3 Корпус 1 пушки (см. рис.1) изготовлен из листовой стали, покрытой высококачественным

полимерным покрытием. Корпус закреплен на подставке 2 с двумя ручками 3 для переноски. Внутри

корпуса установлены трубчатые электронагреватели и осевой вентилятор. Вентилятор всасывает

воздух через заднюю решетку 4, поток воздуха, проходя через электронагреватели, нагревается и

подается в помещение через переднюю решетку 5. Органы управления расположены на боковой

стенке корпуса.

5.4 Принцип работы.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями трубчатых

нагревателей, нагревается и подается в помещение через решетку.

Работа пушки возможна в одном из следующих режимов:

режим 0 - вентиляция без нагрева;

режим 1 – вентиляция с включением электронагревательных элементов на ½ мощности;

режим 2 – вентиляция с включением электронагревательных элементов на полную мощность.

5.5 Электрическая схема пушки представлена на рис. 1 Приложения.

6. ПОДГОТОВКА К РАБОТЕ

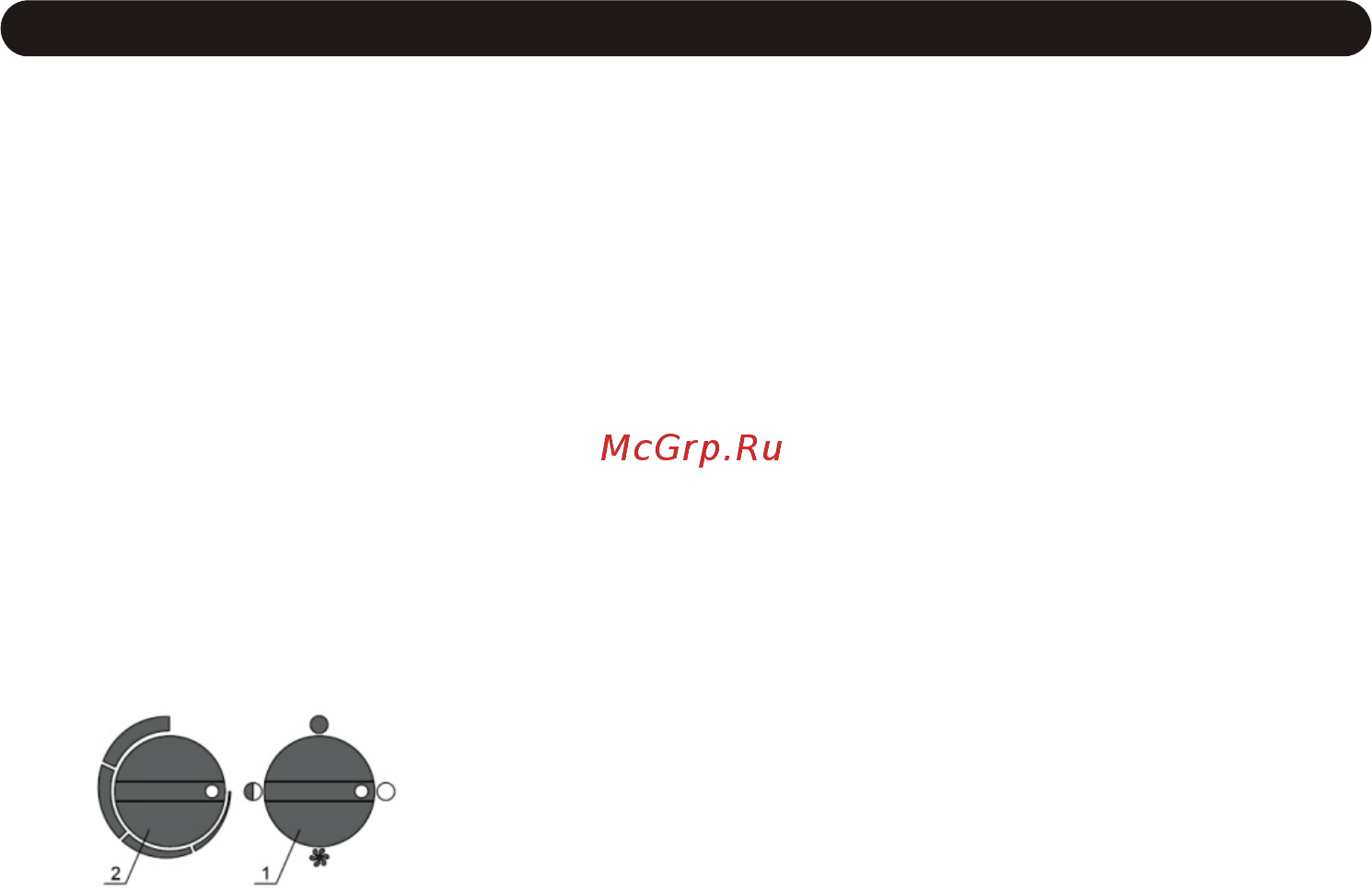

Рис. 2. Блок управления

1 — переключатель режимов;

2 — терморегулятор.

ТЕПЛОВАЯ ПУШКА ТВ-12/22CТ, ТВ-15/22СТ, ТВ-24/33СТ, ТВ-30/33СТ

6.1 Установить ручку переключателя режимов в положение «0», повернуть ручку

терморегулятора в крайнее против часовой стрелки положение.
