5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2). Вентилятор (З)

расположен в задней части устройства. Блок управления смонтирован на шасси, расположенном в

верхней части корпуса под крышкой. Органы управления вынесены на панель шасси (4). Трубчатые

нагреватели расположены внутри корпуса между вентилятором и решеткой (5), закрывающей их с

лицевой стороны тепловентилятора. Тепловентилятор оснащен трубчатым кронштейном-ручкой (6),

который можно использовать как для переноски, так и для удобного монтажа на стену.

5.4 Принцип работы.

Воздушный поток, втянутый вентилятором в корпус, проходя между петлями трубчатых

нагревателей, нагревается и подается в помещение через решетку.

Работа тепловентилятора возможна в одном из следующих режимов:

Режим 0 - вентиляция без нагрева;

Режим 1 — вентиляция с включением нагревателей на ½ мощности;

Режим 2 — вентиляция с включением нагревателей на полную мощность.

5.5 Электрическая схема тепловентилятора представлена на рис. 1 Приложения.

ТЕПЛОВЕНТИЛЯТОР ТВ-6/12, ТВ-9/12

6. ПОДГОТОВКА К РАБОТЕ

1 — переключатель режимов;

2 — терморегулятор.

6.1 Установить ручку переключателя режимов в положение «0», повернуть ручку терморегулятора

в крайнее против часовой стрелки положение.

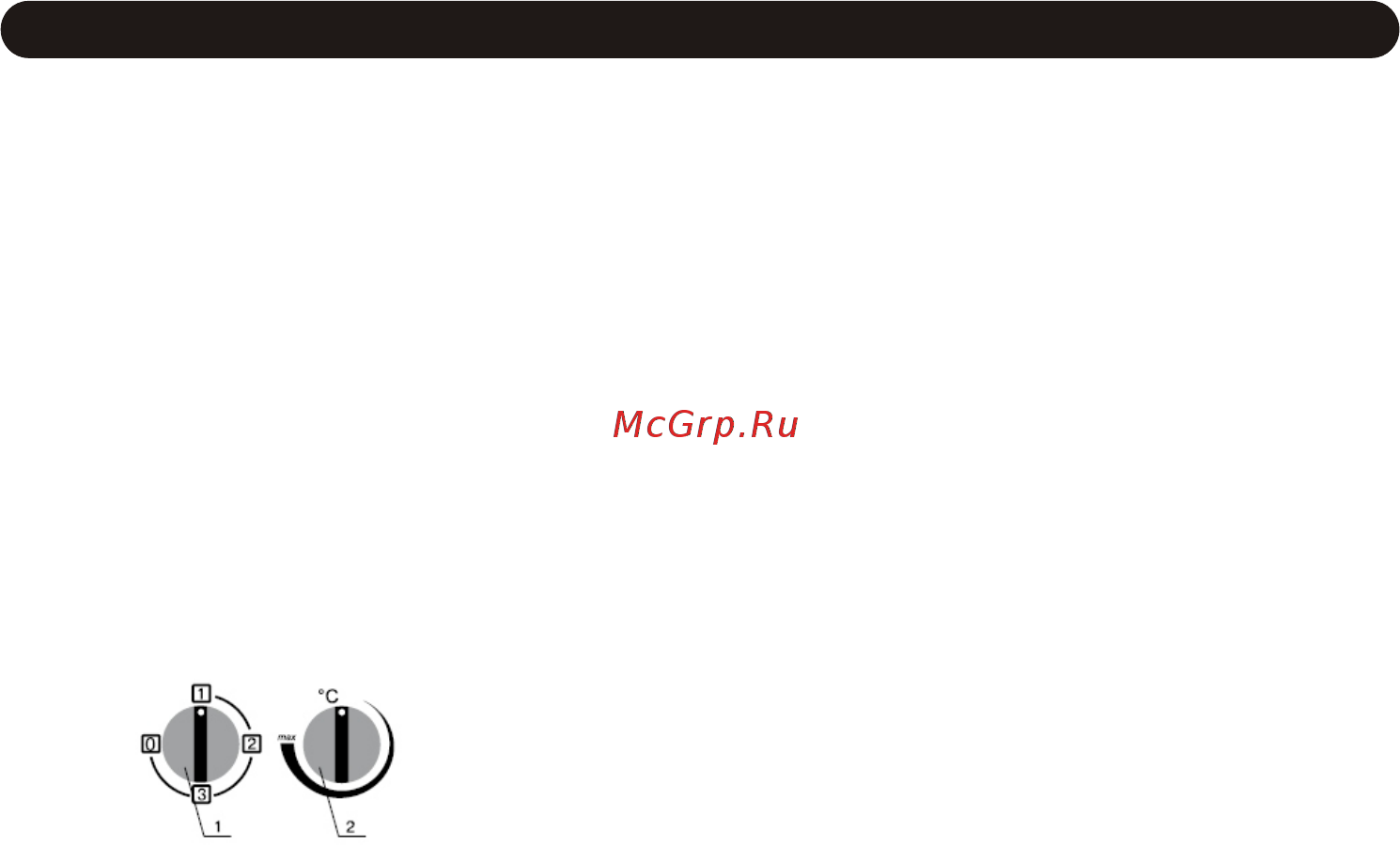

Рис. 2. Блок управления
