На передней панели расположены:

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией,

со схемой управления содержащей две цепи обратной связи

по выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется

амперметр. Для защиты силовой части от перегрева

применены микровентилятор и схема ограничения выходного

тока. Эта схема автоматически уменьшает выходной ток при

повышении температуры внутри корпуса выше нормы.

При этом ручная регулировка силы тока не позволяет

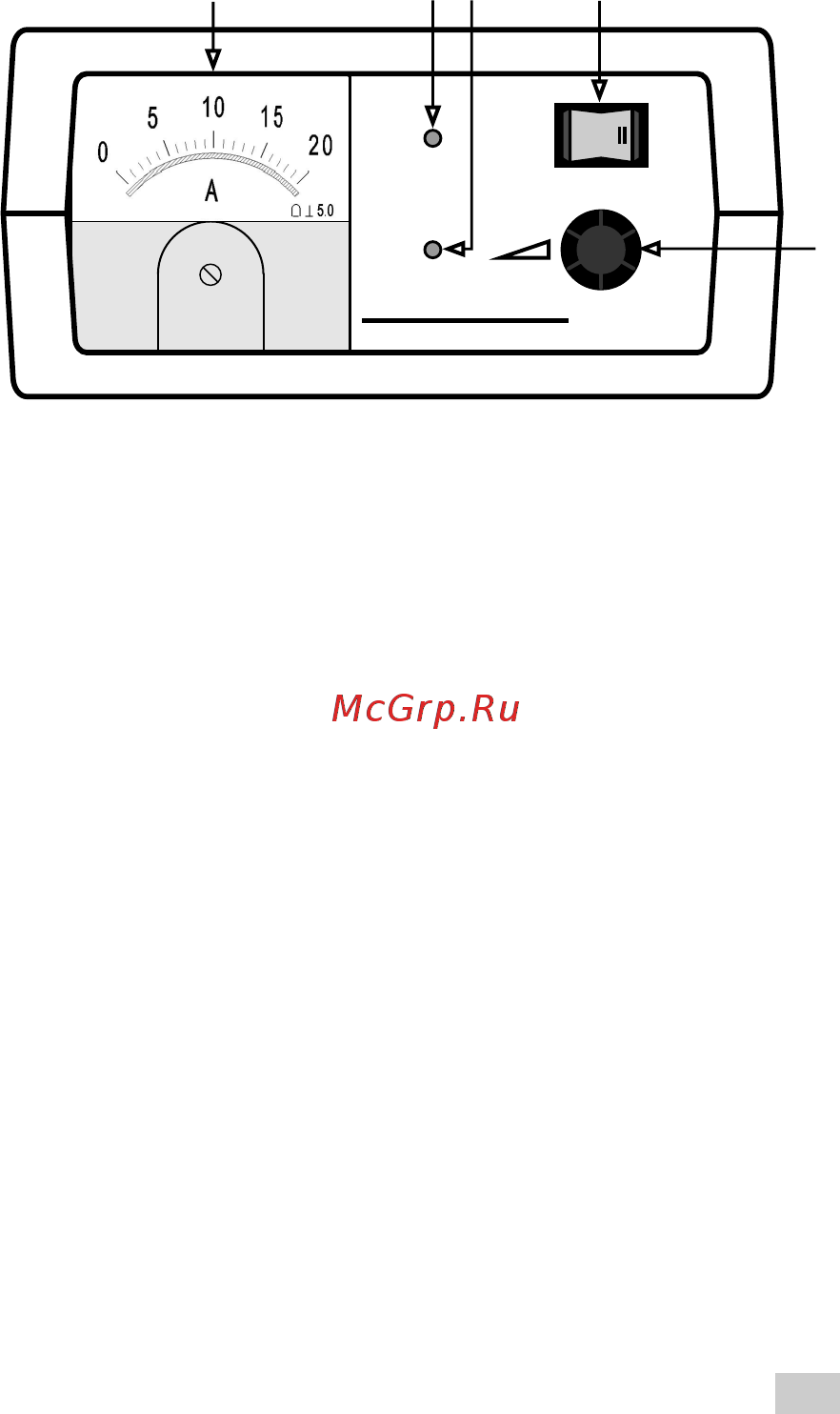

1 - Шкала амперметра

2 - Светодиод включения - Сеть, светодиод изменяет свой цвет

в зависимости от положения переключателя диапазонов

выходного напряжения: 14,8 В - зеленый цвет; 16 В - желтый

цвет; 19 В - красный цвет

3 - Индикация перегрева, светодиод с обозначением - Т С

является индикатором срабатывания защиты от перегрева

4 - Переключатель диапазонов выходного напряжения

5 - Регулятор силы зарядного тока.
