8
протестированы в заводских условиях; если
данный инструмент не работает, проверьте
питание электросети.
РЕГУЛИРОВКА И НАСТРОЙ-
КА
Внимание: Для снижения риска
получения серьезной травмы,
перед регулировкой или сняти-
ем/установкой дополнительных
принадлежностей или насадок
выключайте инструмент и отсо-
единяйте его от электросети.

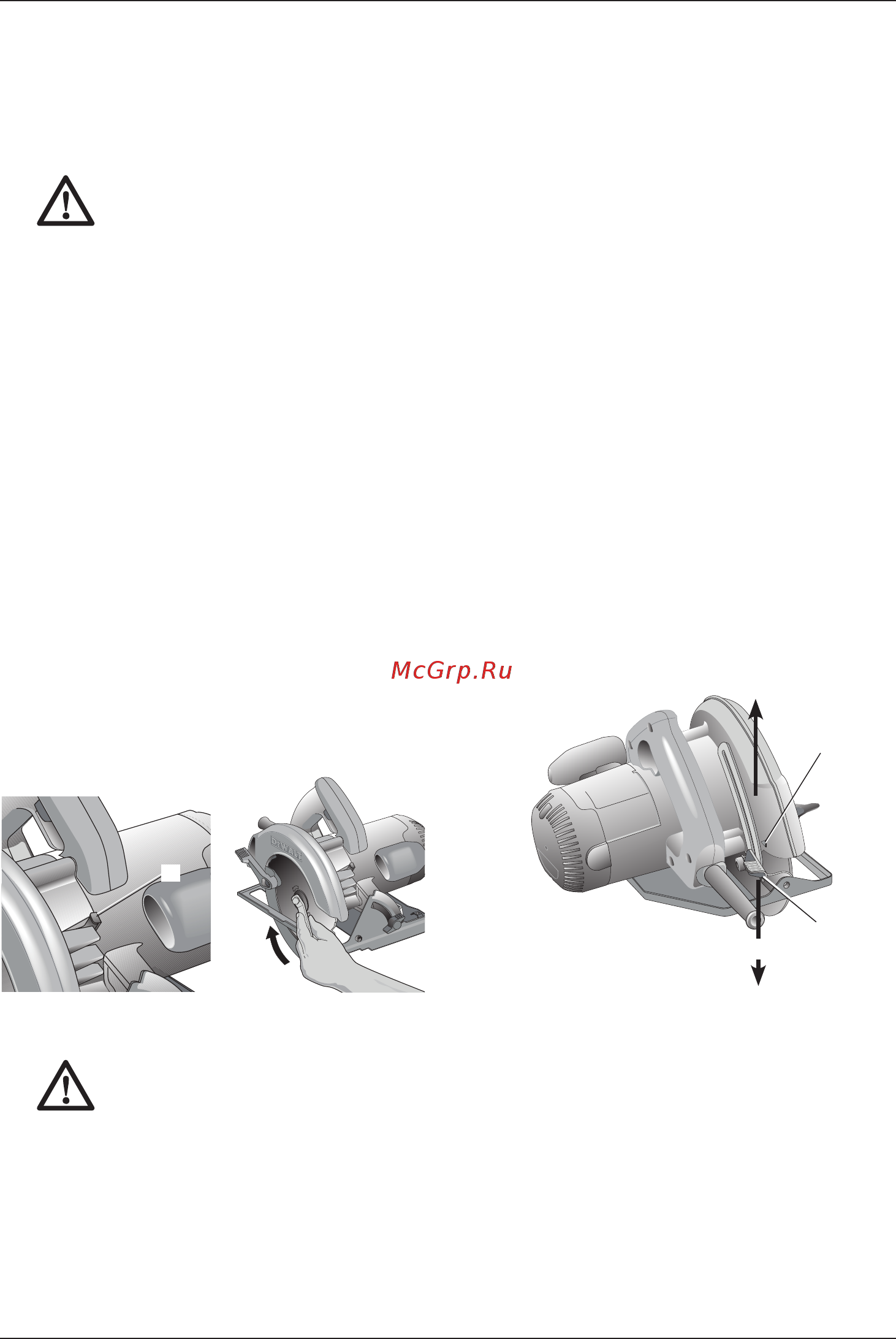

Установка и снятие пильных
дисков (Рис. 1-4)
Для установки пильного диска оттяните
нижний защитный кожух (F) и поместите на
шпиндель внутреннюю зажимную шайбу
(G) и диск стороной с маркировкой наружу.
[Зубья нижнего края диска обращены вперед,
рис. 2]. Поместите на шпиндель внешнюю
зажимную шайбу (Н). Широкие края обеих
шайб должны быть обращены к пильному
диску. Вручную туго затяните зажимной болт
диска (Е) для удержания обеих шайб в нужном
положении. Нажмите на стопорный штифт
(I, рис. 3) и поворачивайте шпиндель, пока
стопорный штифт не коснется шпинделя.
Используя гаечный ключ, затяните болт диска,
поворачивая его по часовой стрелке.
Рисунок 4Рисунок 3
I
Замена дисков (Рис. 1-4)
Внимание: Для снижения риска
получения серьезной травмы,
перед регулировкой или сняти-
ем/установкой дополнительных
принадлежностей или насадок
выключайте инструмент и отсо-
единяйте его от электросети.
Ваша пила DEWALT предназначена для
использования с дисками, имеющими круглые
установочные отверстия диаметром 16 мм.
1. Нажмите на СТОПОРНЫЙ ШТИФТ
(I, рис. 3) и поворачивайте диск, пока
СТОПОРНЫЙ ШТИФТ не зафиксирует
шпиндель.
2. Используя гаечный ключ, ослабьте
и удалите болт диска (Е), поворачивая его
против часовой стрелки по отношению
к поверхности диска (правая резьба).
Оттяните нижний защитный
кожух диска (F)
и снимите диск.
3. При установке нового пильного диска
его зубья должны быть обращены
в направлении вращения диска. Установите
на место внешнюю зажимную шайбу
(Н). Установите на место и вручную
максимально туго затяните болт диска;
затем крепко затяните его гаечным ключом.
Настройка глубины реза
(Рис. 5-7)
Крепко удерживайте пилу. Ослабьте рычаг
настройки высоты реза (J, рис. 5), подняв
его вверх, и двигайте подошву, пока не будет
достигнута необходимая глубина реза, как
показано на рисунке. Перед использованием
пилы убедитесь, что рычаг настройки затянут
(опущен вниз).
Рисунок 5
J
ОСЛАБИТЬ
ЗАТЯНУТЬ
K
Ваша пила оборудована пильным
диском с твердосплавными напайками,
обеспечивающими долгий срок службы
и высокую производительность при пилении.
Установка пилы на правильную глубину
реза снижает до минимума трение диска,
способствует удалению пыли между зубьями
диска, обеспечивает более быстрое пиление
без перегрева и снижает риск возникновения
обратного удара. Совместите нужную
отметку на полосе регулировки глубины
с треугольником (K, рис. 5), на верхнем
защитном кожухе диска. Глубина установлена.
