9

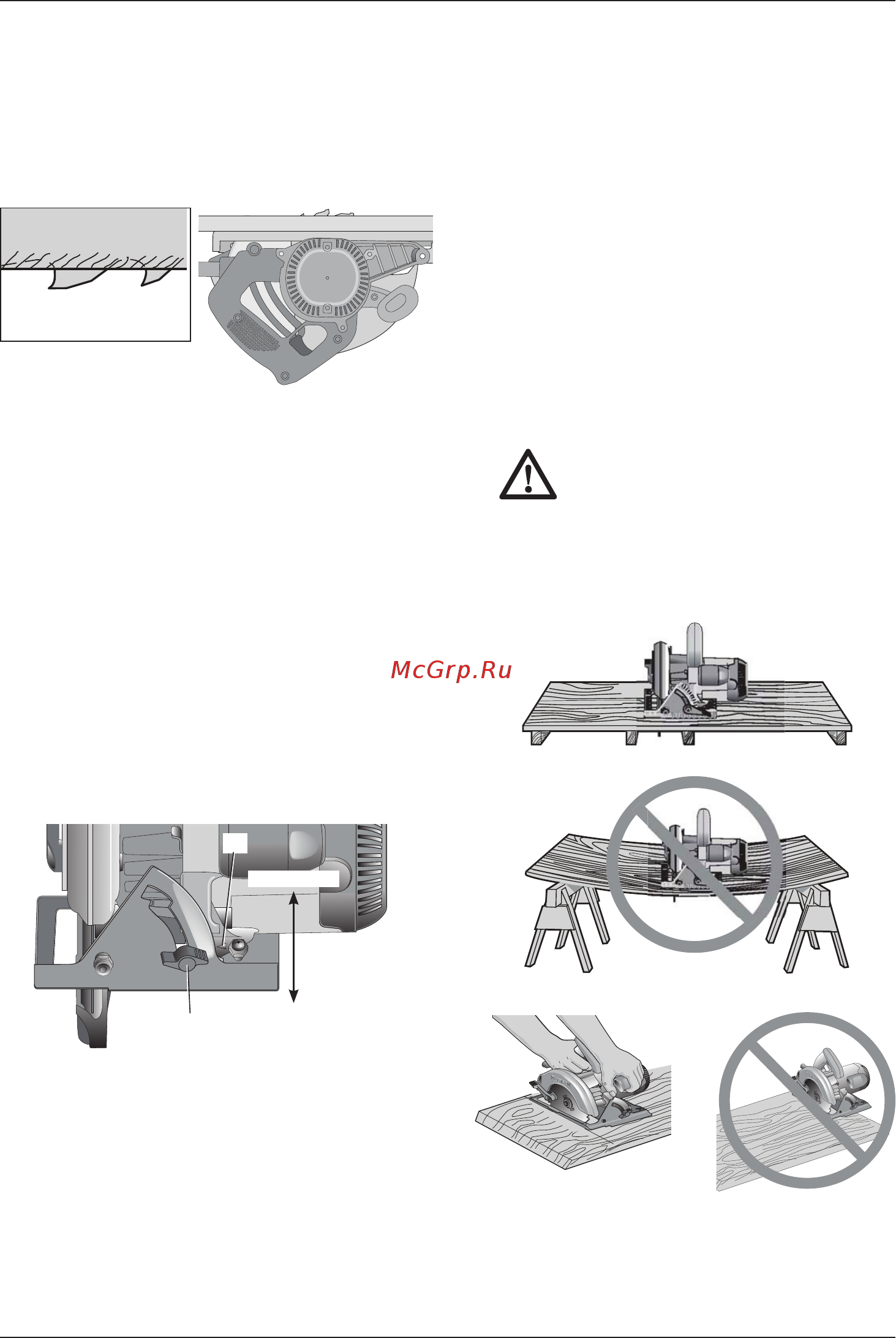

Для наибольшей производительности
при работе с пильными дисками
с твердосплавными напайками глубина реза
должна устанавливаться таким образом, чтобы
зубья приблизительно на половину выступали
ниже поверхности обрабатываемой заготовки
(Рис. 6).
Рисунок 6
Рисунок 7
Метод проверки правильности установленной
глубины реза изображен на рис. 7. Положите
заготовку, которую Вы планируете резать,
вдоль края стола, как показано на рисунке,
и посмотрите, насколько зубья пильного диска
выступают над материалом.
Регулировка угла наклона
(Рис. 8)
Угол наклона регулируется в диапазоне от 0° до
50°. На кронштейн шарнира нанесена разметка
с интервалом в 1°.
В передней части пилы находится механизм
регулировки угла наклона, состоящий из
квадранта с указательной стрелкой (L)
и рукояткой (С).
Рисунок 8
C
L
ЗАТЯНУТЬ
ОСЛАБИТЬ
1. Для установки угла наклона поверните
рукоятку (С), ослабляя регулятор угла
наклона.
2. Наклоните подошву под нужным углом,
совмещая указательную стрелку (L)
с необходимой отметкой на кронштейне
шарнира.
3. Затяните регулятор угла наклона, повернув
рукоятку (С).
Фиксатор угла наклона
(Рис. 8)
Пила оборудована ограничителем угла
наклона на 45°. Для установки угла наклона,
более 45°, наклоните подошву на 45°, затем
передвиньте рукоятку (С) в верхнее отверстие.
По достижении нужного угла наклона затяните
рукоятку.
Индикатор пропила
В передней части подошвы пилы расположен
индикатор пропила для вертикального или
наклонного резания. Индикатор предназначен
для ведения пилы вдоль начерченных на
заготовках линий реза.
ЭКСПЛУАТАЦИЯ
Внимание: Для снижения риска
получения серьезной травмы,
перед регулировкой или сняти-
ем/установкой дополнительных
принадлежностей или насадок
выключайте инструмент и отсо-
единяйте его от электросети.
Рисунок 11
Рисунок 10
Рисунок 9
Рисунок 12
Пусковой выключатель
Чтобы включить инструмент, нажмите на
курковый пусковой выключатель. Отпускание
куркового выключателя приводит к выключению
