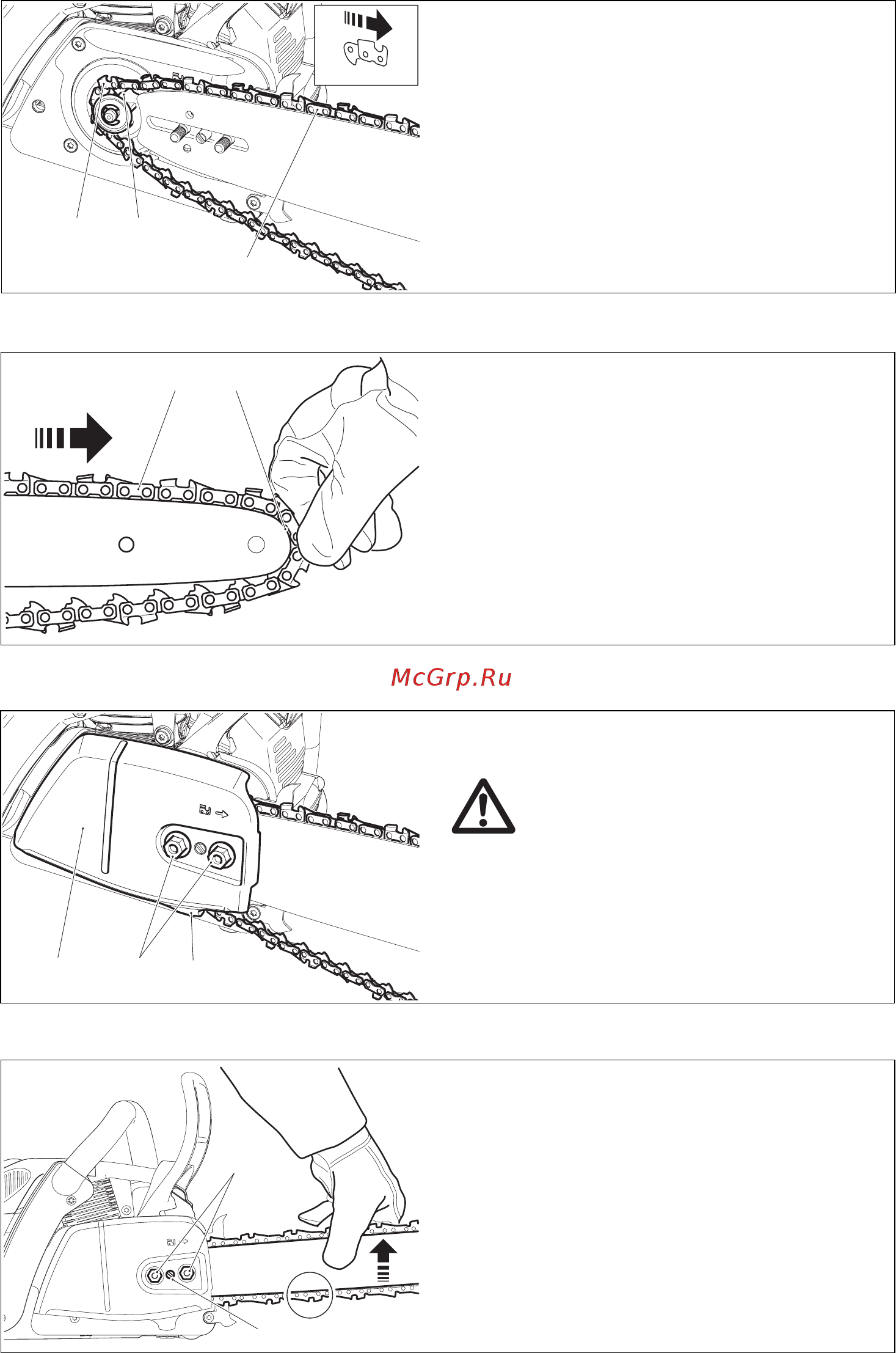

De kettingwielbeschermer (3) weer aanbrengen.
LET OP!
De zaagketting moet daarbij over de kettingvanger
(12) worden getild.
De bevestigingsmoeren (2) eerst handvast aandraaien.
De zaagketting (9) op kettingwiel (8) leggen.
LET OP!
De zaagketting niet tussen het kettingwiel en het blad
steken.
De zaagketting bovenaan ca. tot de helft in de geleidegroef (10)
van het zaagblad leggen.
ATTENTIE:
De snijkanten van de zaagketting moeten aan de geleiderbo-
venkant in de richting van de pijl wijzen!
Zaagketting spannen
De instelschroef (4) naar rechts draaien (met de klok mee), tot
de zaagketting in de geleidegroef aan de onderkant van het
blad grijpt (zie cirkeltje).
Het zaagblad licht optillen en de instelschroef (4) naar rechts
draaien (met de klok mee), tot de zaagketting weer tegen de
onderkant van het blad ligt (zie cirkeltje).
Het voorste einde van de zaaggeleider verder omhoog tillen
en de bevestigingsmoeren (2) met de combisleutel vast
aandraaien.
Voer de zaagketting (9) om de omlegschijf (11) van de zaag-
geleider, en trek daarbij de zaagketting licht in de richting van
de pijl.
