24
SHL
SERVICE

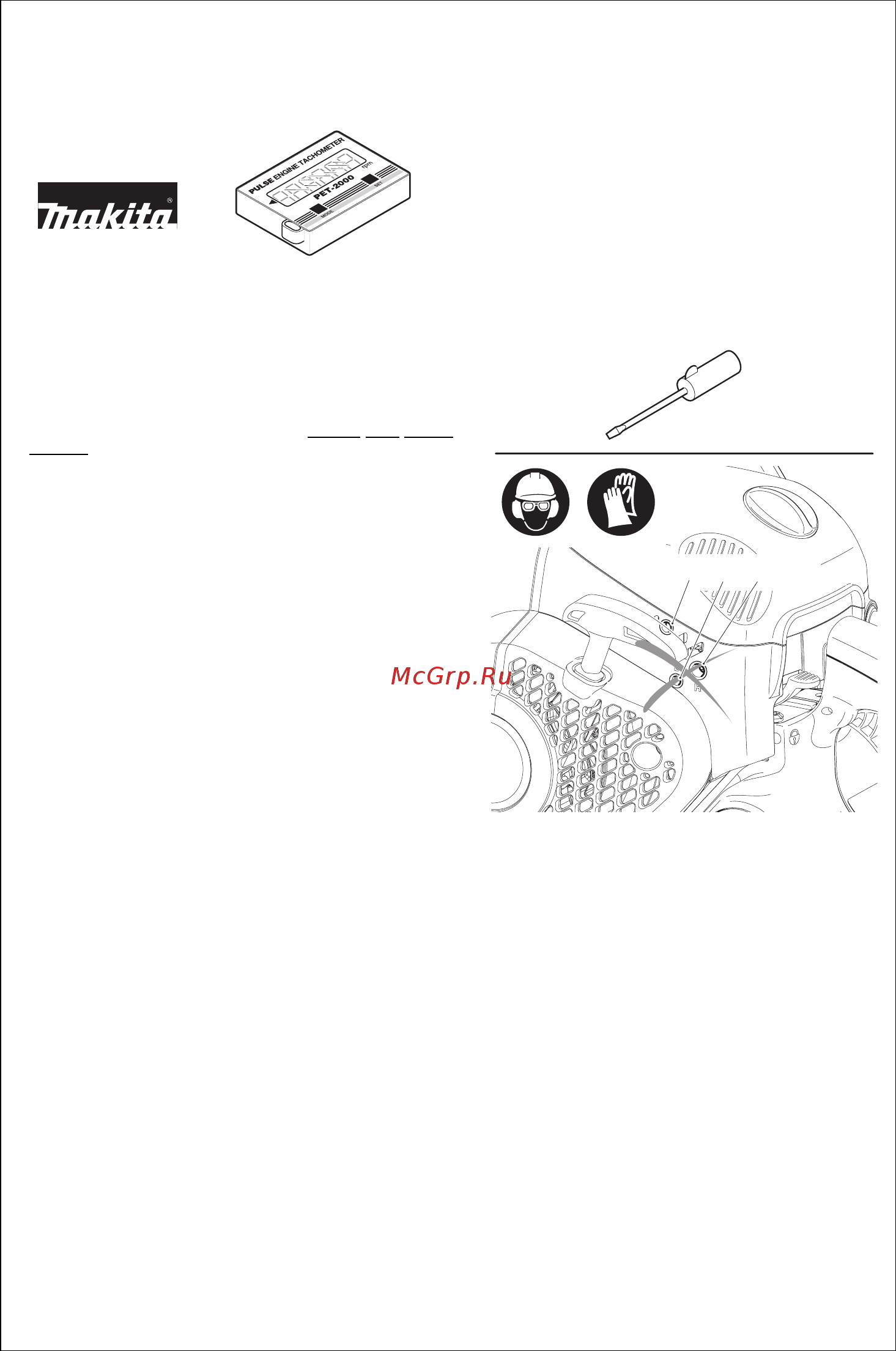

Instellen van de carburateur
LET OP! De instelling van de carburateur mag uitsluitend
door een MAKITA-werkplaats gebeuren!
Instellingen zonder toerenteller aan de instelschroeven (H)
en (L) zijn niet toegestaan! Verkeerde instellingen kunnen
tot motorschade leiden!
Een toerenteller is nodig voor correcties met behulp van
de instelschroeven (H) en (L), omdat een overschrijding
van het maximaal toelaatbaar toerental tot een oververhit-
ting en tekort aan smeermiddel leidt. Gevaar voor motor-
schade!
Alleen correcties via de instelschroef (S) mogen door de
gebruiker van de machine worden uitgevoerd. Als de zaag-
ketting in de vrijloop meedraait (zonder dat de gashendel
wordt bediend), moet de vrijloopinstelling absoluut worden
gecorrigeerd!
De vrijloopinstelling mag pas na de complete montage en
controle van de machine worden uitgevoerd!
Deze dient bij een warme motor, schoon luchtÞ lter en cor-
rect gemonteerde zaagketting te gebeuren.
De instelling met een schroevendraaier (kopbreedte 4 mm)
uitvoeren.
Vrijloop instellen
Uitdraaien van de instelschroef (S) tegen de klok in: stati-
onair toerental daalt.
Indraaien van de instelschroef (S) met de wijzers van de
klok mee: stationair toerental stijgt.
Let op! Mocht de zaagketting, ondanks de gecorrigeerde
instelling van de vrijloop, niet tot stilstand komen, dan mag
in geen geval met de machine worden gewerkt. Neem a.u.b.
contact op met een MAKITA-werkplaats!
Ter informatie:
De instelling van de carburateur dient om een optimale
functie, zuinig verbruik en bedrijfszekerheid te hebben.
Op basis van de nieuwe emissievoorschriften wordt de instel-
schroef (H) van de carburateur van een begrenzing voorzien.
Door de op die manier begrensde instelmogelijkheid (ca. 180
graden) wordt een te vette carburateurinstelling verhinderd.
Bij sommige modellen wordt de instelschroef (H) ook vergren-
deld. Dit garandeert de naleving van de emissievoorschriften
alsmede een optimale motorprestatie en zuinig brandstofver-
bruik.
