19
UK

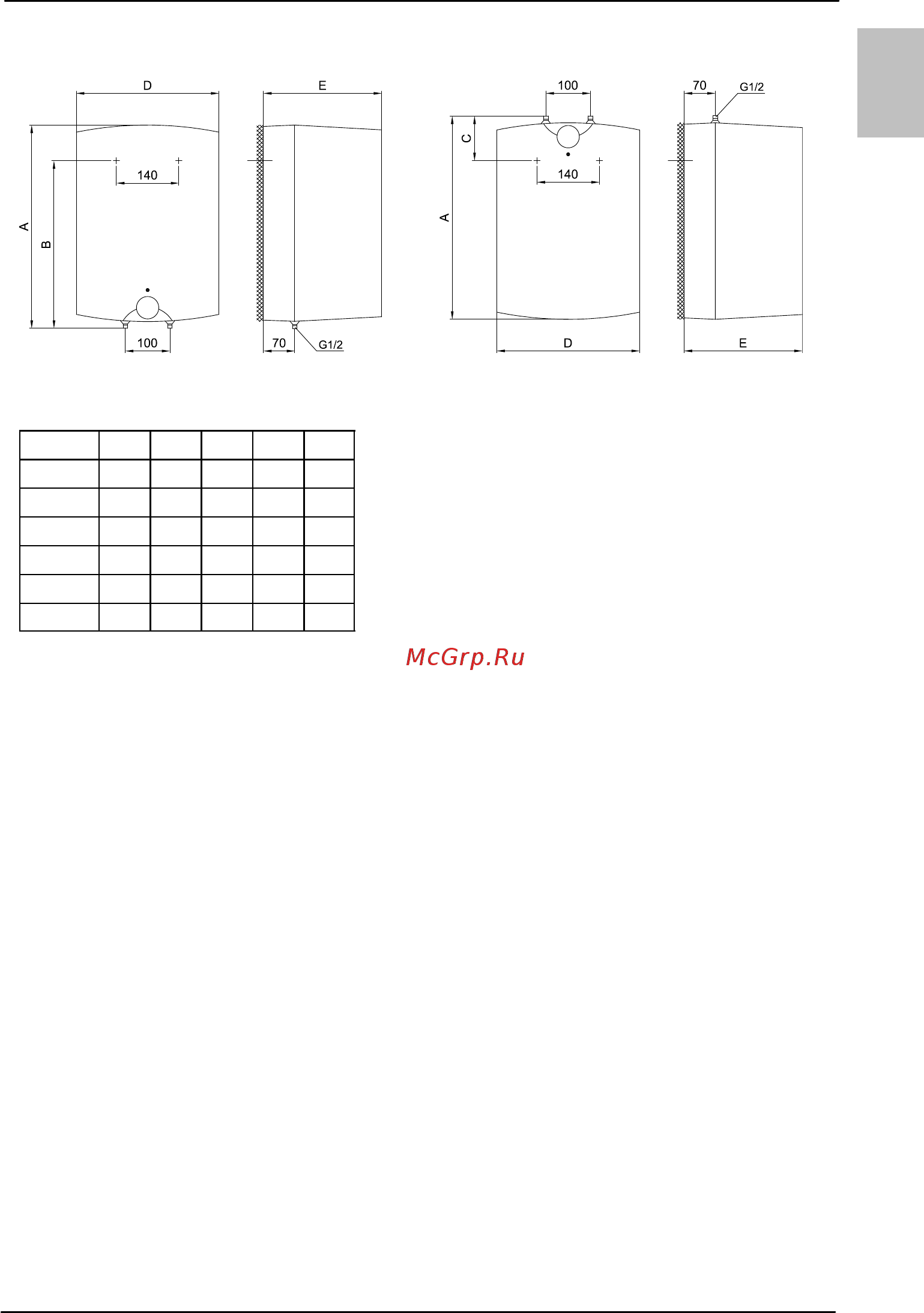

Приєднувальні і монтажні розміри водонагрівача [мм]
Модель над умивальником Модель під умивальником
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ
МЕРЕЖІ
На трубах водонагрівача кольором позначені вхід і вихід води. Постачання
холодної води позначено синім кольором, вихід гарячої позначений червоним. З
міркувань безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який
запобігає перевищенню номінального тиска в баку більше, ніж 0,1 МПа. Підігрів
води у водонагрівачі спричиняє підвищення тиску в баку до рівня, обмеженого
запобіжним клапаном. Вода не може повертатися у водопровідну систему, тому
результатом цього може бути крапання на виході запобіжного клапана. Цю воду
можна спрямувати у каналізаційну мережу, під’єднавши дренажну трубку до
запобіжного клапана. Під’єднана трубка до виходу запобіжного клапану, повинна
бути встановлена вертикально і не піддаватись впливу низьких температур. У
випадку, якщо існуюча система трубопроводу не дозволяє відводити воду, яка
крапає, в каналізацію, можна встановити 3-літровий розширювальний контейнер
на вхідну трубку водонагрівача. Через кожні 14 днів необхідно переконатися, що
зворотний-запобіжний клапан функціонує належним чином. Для перевірки
необхідно відкрити вихід зворотного-запобіжного клапана, повернувши важіль
або гайку клапана (залежно від його типу). Клапан функціонує нормально, якщо
вода тече з вихідного отвору, коли вихід відкритий.
Між водонагрівачем і незворотним-запобіжним клапаном, неможна
додатково встановлювати незворотний клапан, тому що це блокуватиме
A B C D E
GT 5 O 396 270 256 260
GT 5 U 396 144 256 260
GT 10 O
500 398 350 265
GT 10 U
500 122 350 265
GT 15 O
500 398 350 310
GT 15 U
500 122 350 310
