1.5 Дрель поставляется в продажу в следующей комплектации*:

Дрель 1

Быстрозажимной патрон 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

1.6 Общий вид дрели представлен на рис.1

1.7 Механизм дрели расположен в пластиковом корпусе, который состоит

из двух частей: правой и левой. Крутящий момент с якоря электродвигателя

передаётся на редуктор в сборе с регулятором крутящего момента, соосный с

двигателем. На резьбу шпинделя крепится быстрозажимной сверлильный па-

трон (рис.1 поз.1).

Особенность редуктора дрели в том, что он имеет фрикцион (трещотку). В

режиме шуруповёрта, при закручивании саморезов (шурупов, винтов), фрик-

цион срабатывает тогда, когда усилие достигло выбранного. Саморез закручен

до шляпки, сработал фрикцион, который предотвращает дальнейшее закручи-

вание. Вы слышите, как работает трещотка — двигатель продолжает работать,

однако бита не крутится.

Плюсы наличия фрикциона в машине:

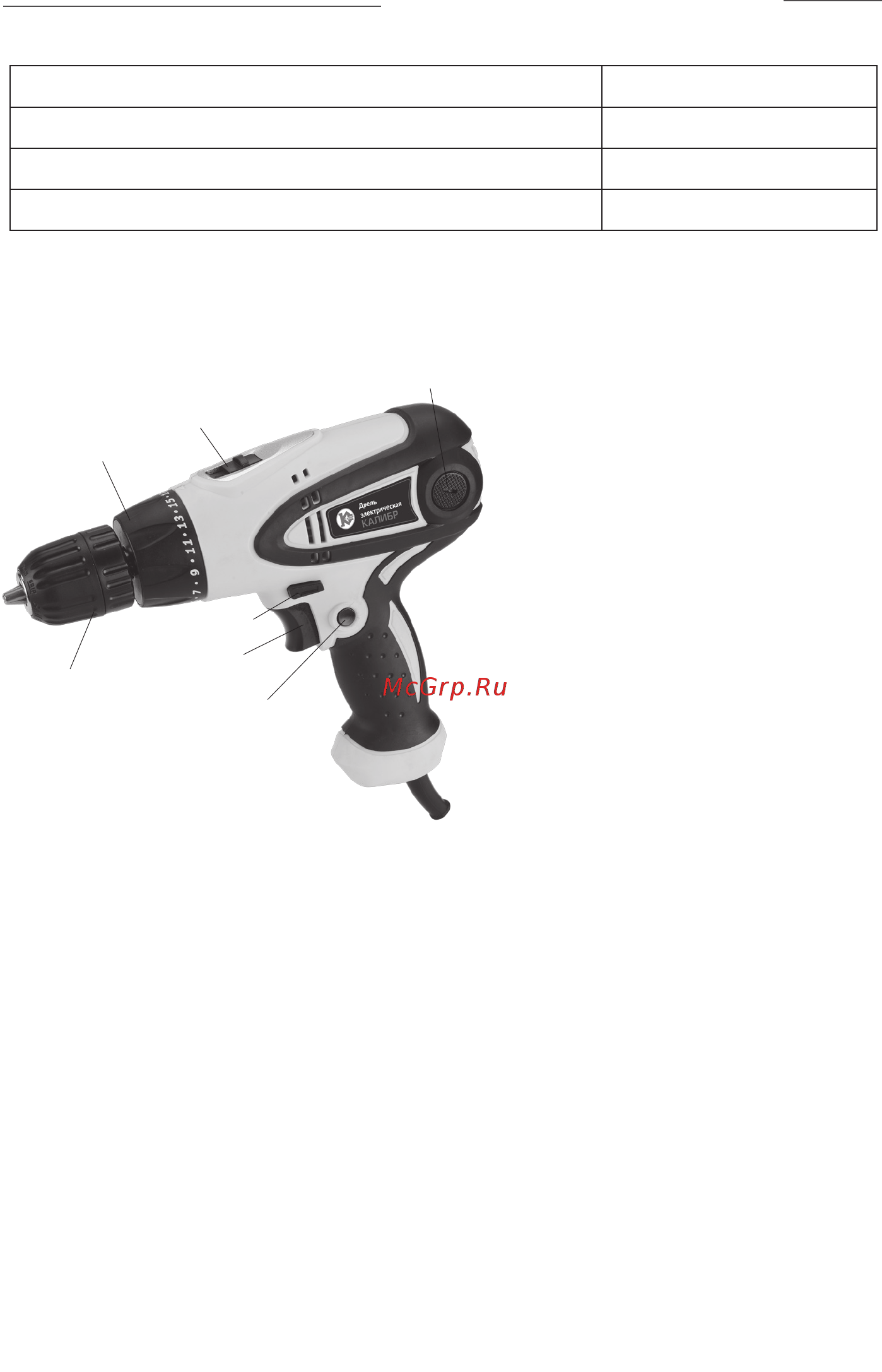

рис. 1

1 - быстрозажимной патрон

2 - кнопка фиксации клавиши

выключателя

3 - клавиша выключателя

4 - переключатель направления

вращения

5 - редуктор в сборе с

переключателем режима работы и

регулятором крутящего момента

6 - переключатель диапазона

скорости

7 - крышка щёткодержателя
