Devi flex 10T (140F1409) Инструкция по эксплуатации онлайн [7/10] 508174
![Devi flex 10T (140F1409) Инструкция по эксплуатации онлайн [7/10] 508174](/views2/1636228/page7/bg7.png)
- При устройстве тонких полов в ванных,
душевых и других влажных помещениях
должна выполняться гидроизоляция согласно
действующим строительным нормам.
- При укладке кабеля непосредственно на
существующий деревянный или другой
сгораемый пол между кабелем и деревянным
полом необходимо предусмотреть
несгораемый слой, например, цементная
стяжка или мастика для тонких полов
толщиной 5-10 мм, гипсовая плита толщиной
6 мм, металлическая сетка с диаметром
проволоки более 1 мм и ячейкой 20х20 мм.
- При укладке растворов для тонких
стяжек необходимо соблюдать инструкцию
предприятия-изготовителя. Переходная муфта
должна обязательно заливаться раствором.
Управление нагревательным кабелем DTIP-
8/10 в тонких полах должно осуществляться
терморегулятором. При полном отоплении
помещения используется регулятор с
датчиком температуры воздуха, а для системы
«Теплый пол» (вспомогательное отопление
или комфортный подогрев поверхности)
– с датчиком температуры пола. В полах с
деревянным или линолеумным покрытием
при полном отоплении управление должно
осуществляться терморегулятором с
возможностью ограничения температуры пола
(devireg
™
122, 522, 540, 550). Макс. допустимая
температура поверхности деревянного пола,
уложенного непосредственно на бетон, равна
27°С. Обычно для деревянного пола толщиной
до 15мм в терморегуляторе устанавливается
ограничение в 30°С, для большей толщины
- около 35°С. Необходимо сообщать
укладчикам покрытия пола о заложенной в пол
системе обогрева с тем, чтобы они выбрали
правильную технологию укладки.

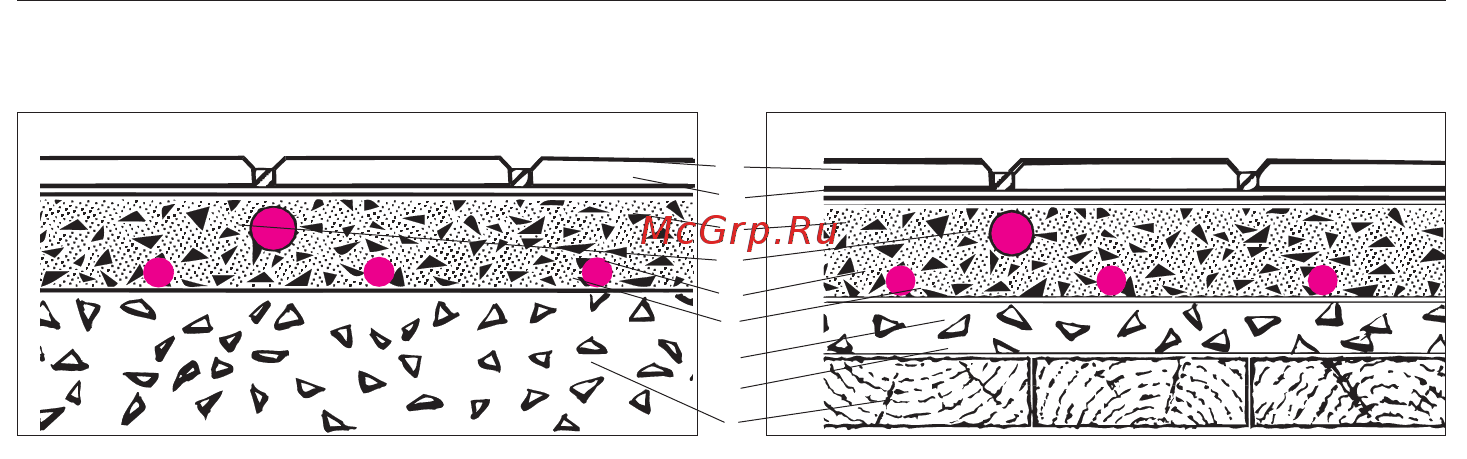

Рис.5. Тонкий пол на существующем бетонном полу. Рис.6. Тонкий пол на существующем деревянном полу.
а
б
в
г
д
е
ж
з
и
а) Покрытие пола
б) Гидроизоляционный слой
в) Мастика для тонких полов
г) Датчик в гофротрубе
д) Нагревательный кабель
е) Монтажная лента devifast
ж) Несгораемый слой
з) Металлическая сетка
и) Существующий пол
Содержание
- Инструкция по установке 1
- Dtip 8 и dtip 10 2
- Нагревательный кабель devifle 2
- Некоторые области применения 2
- Внимание 3
- Технические данные 3
- Общие инструкции по установке 4
- Установка в деревянном полу на лагах 5
- Установка в тонких полах реконструкция помещений 6
- Dtip 8 в таблице указано минимальное число метров кабеля для установки на 1 погонный метр трубы 8
- Dtip 8 и dtip 10 используются также и для защиты от замерзания металлических и пластмассовых труб с водой для правильного расчета и подбора оборудования дополнительную информацию можете найти в пособии по системам devi защита от замерзания и обогрев труб подбор мощности приведенная ниже таблица содержит данные основанные на защите замерзания воды в трубах при наружной температуре до 25 с при 8
- Нагревательные кабели devifle 8
- Предохранение труб с водой от замерзания 8
- Соответствующей толщине теплоизоляции и применения кабеля devifle 8
- Толщина теплоизоляции мм 8
- Расчет расстояния между линиями кабеля 10
