Установка в тонких полах (реконструкция помещений)

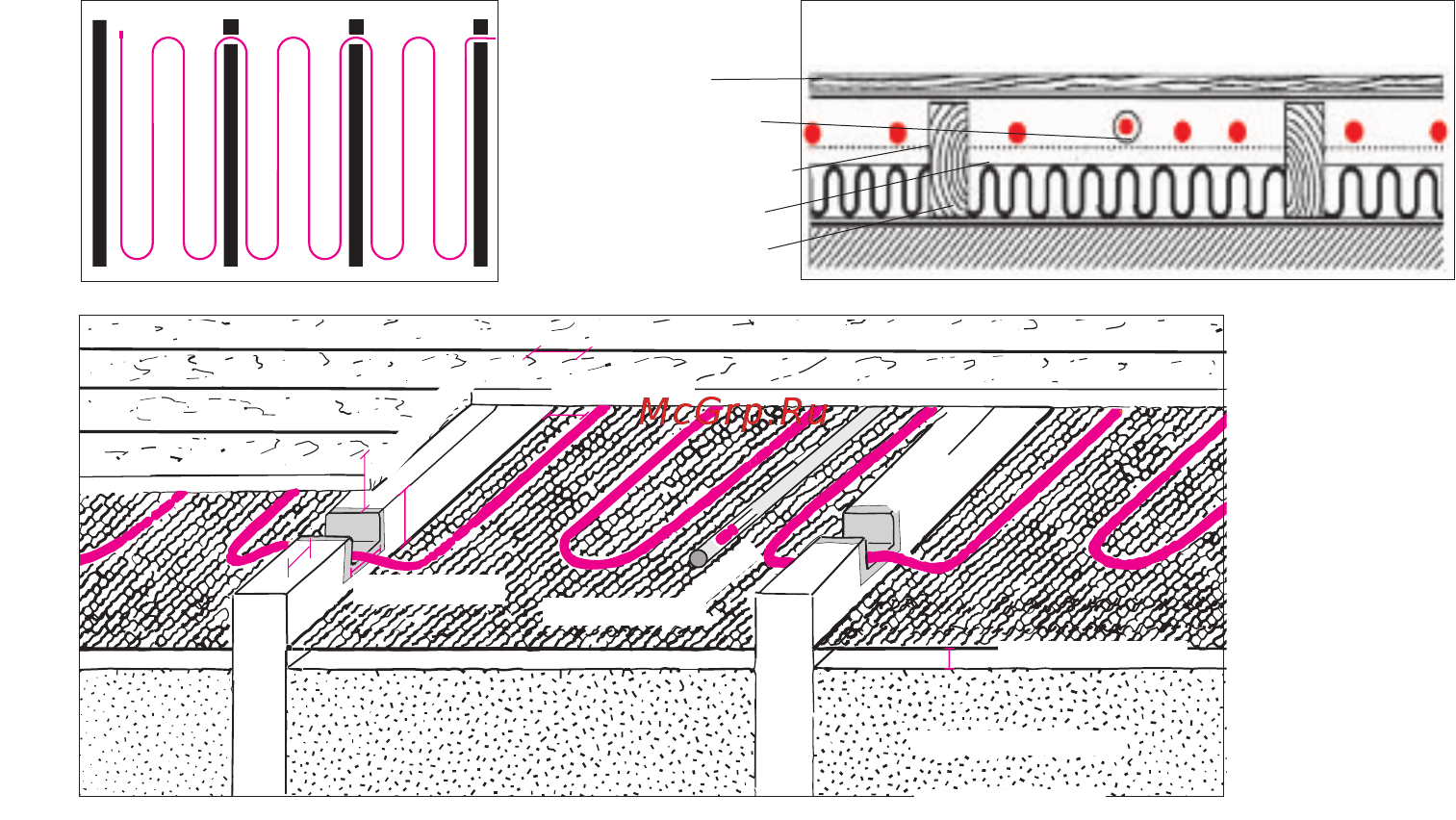

Рис.2.
Рис.3.
Деревянный пол
Датчик в гофротрубе
Нагревательный кабель
Металлическая сетка
Теплоизоляция 2-5см
Теплоизоляция
Мин. 30 мм
Мин. 50 мм
Металл. сетка
Мин. 10 мм зазор
Нагрев. кабель
Мин. 30 мм
Датчик
Рис. 4
Нагревательный кабель deviflex
™
устанавливается при реконструкции пола, в
частности, в тех случаях, когда необходимо
выполнить новый пол как можно тоньше.
Существующий пол может быть как
деревянным, так и бетонным.
Подбор мощности.
В тонких полах следует применять
нагревательный кабель мощностью не
более 10Вт/м. На одном квадратном метре
для полного обогрева устанавливается, как
правило, от 100 до 150 Вт/м
2
в зависимости
от климатических условий и наличия
теплоизоляции. Расстояние между линиями
кабеля в тонком полу не должно превышать
10 см, в противном случае может ощущаться
чередование теплых и холодных зон. С
помощью терморегулятора необходимо
обеспечить соблюдение макс. допустимой
температуры материала пола, оговариваемой
предприятием-изготовителем.
Установка
- Необходимо определить место установки
регулятора и при необходимости сделать
штробу в стене для скрытой проводки и
монтажной коробки.
- Кабель и переходная муфта закрепляются
на основании с помощью монтажной ленты
devifast, которая имеет крепления для кабеля
через каждые 2,5 см. Шаг раскладки ленты
примерно 50см. Лента должна быть прочно
прикреплена к основанию (гвозди, дюбели и
т.п.). Можно применять металлическую сетку
с диаметром проволоки более 1 мм. Кабель к
сетке крепится через каждые 30 см.
- Датчик на проводе для измерения
температуры пола помещается в
гофрированную трубку _16 мм. Гофротруба
должна прокладываться по полу в штробе
и затем по стене до монтажной коробки, в
которой в дальнейшем будет установлен
терморегулятор. Расстояние от стены по
полу около 1м. Трубка должна обеспечивать
свободную замену датчика через монтажную
коробку (отверстие в стене). Она должна
быть заглушена (защищена) от попадания
раствора на конце, который будет находиться
в стяжке. Трубка с датчиком крепится между
линиями кабеля (с открытой стороны петли)
на одном уровне с ними или немного выше.
