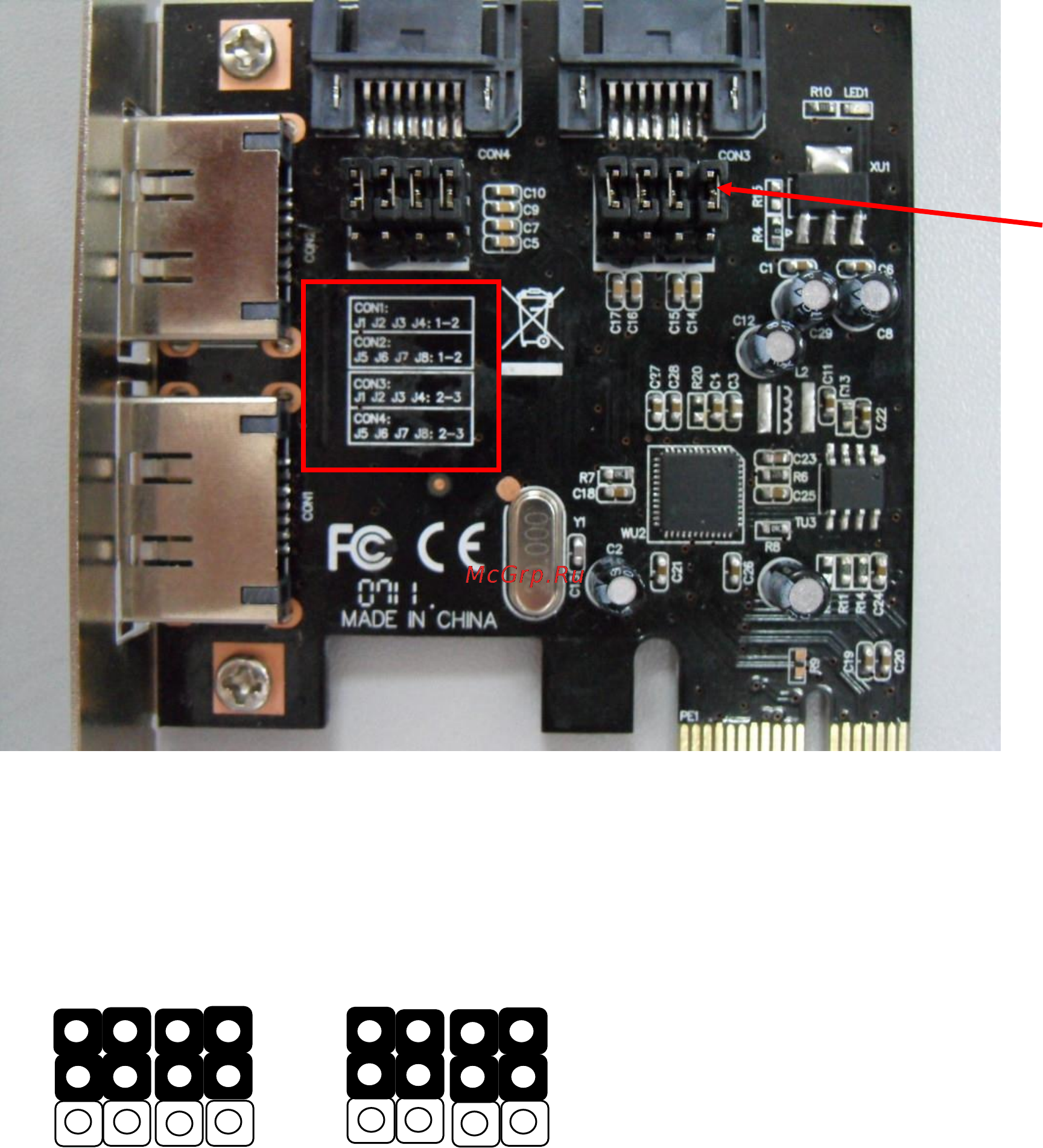

Описание разъемов контроллера
Контроллер имеет 4 разъема - два внутренних SATA и два внешних eSATA. Они
обозначены как Con1 - Con4. Con3 и Con4 внутренние SATA порты, а Con1 и Con2
- внешние. Какие два из четырех разъемов будут работать задается перемычками
«J» на плате согласно схеме. По умолчанию, работают внутренние разъемы.
Положение перемычек по умолчанию (соединены контакты: 2 и 3)
3
2
1
J8 J7 J6 J5
J4 J3 J2 J1
3
2 1
3 2 1
3 2 1
Con1
J
Con2
Con4
Con3
