Для выключения прибора необходимо нажать и удерживать

кнопку до отключения прибора.

В приборе предусмотрена функция автоотключения, которая про-

изойдет через 1 мин. после последнего нажатия на кнопку или из-

менения результатов измерения.

4.2 Режим автоподстройки

После нажатия на кнопку ZERO/SET прибор перейдет в режим авто-

подстройки. На дисплей будет выведено сообщение:

Следует отвести чувствительный элемент датчика от посторонних

предметов на расстояние не менее 30см и еще раз нажать кнопку

ZERO/SET. Прибор произведет автоподстройку и перейдет в режим

измерения см. рис.4

ВВЕДЕНИЕ

Инструкция по эксплуатации содержит данные о принципе

действия и конструкции, технические характеристики и дру-

гие сведения, необходимые для эксплуатации прибора.

Прибор предназначен для измерения влажности широкой

номенклатуры твёрдых материалов: бетона (4 группы), дре-

весины (8 различных групп).

До начала эксплуатации прибора следует внимательно из-

учить данное руководство.

1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Прибор предназначен для оперативного контроля влаж-

ности различного вида древесины и бетона. Принцип работы

прибора основан на диэлькометрическом методе измерения

влажности, а именно – на корреляционной зависимости ди-

электрической проницаемости материала от содержания в

нем влаги при положительных температурах.

Возможные виды контролируемых материалов:

8 групп - древесина.

4 группы - бетон (легкий, тяжелый); стяжка.

Развернутая таблица групп материалов в Приложении №1;

1.2 Основная область применения: различные виды дере-

вообработки, а также строительного производства и техно-

логий, в которых влажность материалов регламентируется

нормативно-технической или технологической документа-

цией.

1.3 Прибор выпускается с настройкой по усредненным ха-

рактеристикам.

1.4 Рабочие условия эксплуатации: диапазон температур

+5...+40

С, относительная влажность воздуха до 90% при

температуре 25

С, атмосферное давление 86...106 кПа.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СОСТАВ

2.1 Диапазон измерения влажности:

2.1.1 Строительные материалы:

бе тон тя желый (2400кг/м3) о т 0,1 до 10 %

бетон лег кий (2200кг/м3) от 0,1 до 20 %

стя жка (180 0-200 0кг/м3) от 0,1 до 3 5 %

2.1.2 Древесина (420-700кг/м3) от 2,0 до 65 %

2.2 Основная абсолютная погрешность измерения влаж-

ности, %

2.2.1 Строительные материалы:

в д иапа зоне от 1 до 10% не более ± 0,9%

в д иа па зоне от 10 до 35% не более ± 1,5%

2.2.2 Древесина:

в д иапа зоне о т 1 до 10% не более ± 1,0%

в д иапазоне от 10 д о 20 % не б олее ± 1,5%

в д иап азоне от 20 д о 4 5% не бол ее ± 2,0%

в д иап азоне от 45 д о 65% н е бо лее ± 2,5%

2.3 Прибор поставляется с установленными градуировоч-

ными зависимостями на материалы, перечисленные в п.п.

2.1.1 - 2.1.2.

2.4 Пит ание прибора 2 б ата ре и типа А А А

2 . 5 П о т р е б л я е м ы й т о к (с п о д с в е т к о й) н е б о л е е 17 м А .

2.6 Время непрерывной работы прибора без замены батарей

не менее 10 часов.

2.7 Габ ари тны е ра зме ры 110 x 43 x 25 мм;

2.8 Масса прибора не более 75г.

2.9 Конструктивно прибор выполнен в виде электронного

блока со встроенным датчиком влажности.

3 УСТРОЙСТВО ПРИБОРА

1 - Кнопка включения прибора и фиксации измерения

2,3 - Кнопки выбора номера группы материала

4 - Кнопка выбора измеряемого материала

5 - Кнопка включения подсветки;

удержание – выключение прибора

6 - Кнопка автоподстройки (установки нуля)

4 РАБОТА С ПРИБОРОМ

4.1 Включение, выключение прибора

Включение прибора осуществляется кратковременным на-

жатием на кнопку HOLD/ON Если информация на дисплее

отсутствует или индицируется сообщение о разряде батареи,

следует заменить элементы питания.

Автоподстройка позволяет установить начальные показания

датчика влажности в ноль. При работе с прибором, установку

нуля датчика необходимо выполнять периодически (интервал

10–15 минут), с целью компенсации погрешностей.

4.3 Режим измерения

После выбора вида материала кнопкой и номера

группы кнопками ; приложите датчик к контролиру-

емой поверхности.

Для получения достоверных показаний необходимо обе-

спечить плотное прилегание датчика к поверхности (между

датчиком и поверхностью зазоров быть не должно) и после

установления показаний считать результат. Контролируемая

поверхность должна быть ровной и чистой, максимально

однородной, не иметь глубоких вмятин и выступов. Датчик

следует прижимать с усилием около 1кг.

За результат измерения влажности участка (образца) при-

нимают:

• для дерева - среднее значение не менее чем трех измерений

• для бетона - среднее значение не менее чем пяти измерений;

Глубина проникновения поля датчика зависит от влаж-

ности и плотности измеряемого материала и со-

ставляет 15 – 20мм (в приборе установлены гра

дуировочные коэффициенты для этой глубины).

Если толщина материала Вашего изделия менее 15мм, то из-

мерения следует проводить так, чтобы в поле датчика не по-

падали другие изделия, т.е. на воздухе.

Для компенсации погрешностей рекомендуется периодиче-

ски производить автоподстройку (см. п.4.2)

4.4 Выбор шкалы температуры датчика

При долгом удержании кнопки меняются показания тем-

пературы датчика влажности из шкалы Цельсия в шкалу Фа-

ренгейта, при повторном удержании кнопки – наоборот.

5 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ

5.1 Профилактический уход и контрольные проверки прибо-

ра производятся лицами, непосредственно эксплуатирующи-

ми прибор.

5.2 Прибор необходимо содержать в чистоте, оберегать от

ударов, пыли и сырости, периодически протирать сухой и

чистой фланелью.

5.3 По завершении измерений датчик необходимо очистить

от частиц материала, грязи, смол и т.п.

5.4 При появлении на дисплее информации о разряде бата-

реи, необходимо выключить прибор, открыть батарейный от-

сек, изъять батареи и заменить элементы типа ААА.

5.5 Для снижения расхода энергии батарей рекомендуется

включать прибор непосредственно перед измерениями и от-

ключать сразу после их выполнения.

5.6 Если в процессе работы прибор перестает реагировать на

нажатие клавиш и не отключается, необходимо открыть бата-

рейный отсек, на несколько секунд изъять один из элементов

питания, вставить его на место и снова проверить работоспо-

собность прибора.

5.7 Если прибор не реагирует на клавишу включения питания,

необходимо извлечь батареи из прибора, протереть контакты

спиртом или зачистить мелкозернистой наждачной бумагой,

снова установить их и проверить работоспособность.

5.8 При всех видах неисправностей необходимо подробно

описать особенности их проявления и обратиться к изгото-

вителю за консультацией. Отправка прибора в гарантийный

ремонт должна производиться с актом о претензиях к его

работе.

5.9 Предупреждения

При длительном неиспользовании прибора, необходимо вы-

нимать элементы питания из батарейного отсека во избежа-

нии порчи прибора вытекшим электролитом.

Прибор является сложным техническим изделием и не под-

лежит самостоятельному ремонту, поэтому предприятие не

поставляет пользователям полную техническую документа-

цию на прибор.

ПАСПОРТ

1 Комплект поставки

№ Наименование Кол–во

1 Измеритель влажности, шт. 1

2 Элементы питания типа ААА, шт. 2

3 Руководство по эксплуатации, паспорт, шт. 1

4 Чехол, шт. 1

2 Свидетельство о приемке

Прибор «HYDRO-Tec CONDTROL» № соот-

ветствует заявленным характеристикам и признан годным к

эксплуатации.

Дата продажи « » 20 г.

М.П.

(подпись лиц, ответственных за приемку)

3.5 Гарантийный ремонт осуществляют:

ООО Компания «Кондтроль».

454084, г.Челябинск,

ул.Тагильская д.30,

тел./факс: (351) 211-02-00 (многоканальный)

info@condtrol.com , http://www.condtrol.com

Представительства:

105078, Россия, г. Москва,

ул. Новая Басманная, д.14 строение 4, оф. 106.

тел./факс: +7 (495) 727-21-56 (многоканальный).

191036, Россия, г.Санкт-Петербург,

Лиговский проспект, д. 50, корп. 11, оф. 48.

тел./факс: +7 (812) 309-10-73, 309-10-86.

630004, Россия, г.Новосибирск,

ул. Ивачева Федора, д. 6

тел./факс: +7 (383) 246-10-18, 246-10-21.

350080 г.Краснодар,

ул. Уральская, 7.

тел.: +7 (861) 944-15-79,

420141, г. Казань,

ул. Салиха Батыева, д. 1

тел.: +7 (843) 223-01-24 /многоканальный/

680006 г.Хабаровск,

ул. Индустриальная, 4а.

тел: 8 (4212) 91-41-68.

ПРИЛОЖЕНИЕ 1

Таблица 1. Распределение видов древесины по группам в

зависимости от плотности.

Номер

группы

Плотность, кг/м3 Материал

1 ниже 420 Ель, тополь, осина

2 421-460 Сосна, липа

3 461-500 Ольха, кедр

4 501-540 Лиственница, вишня

5 541-580 Орех, вяз

6 581-620 Ясень, клен, береза, тик

7 621-660 Бук, груша, тис

8 661-700 Дуб, гикори

1 - Индикатор выбранного материала

2 - Индикатор состояния батареи

3 - Индикатор фиксации измерения (Hold)

4 - Индикатор результата измерения

5 - Индикатор температуры датчика влажности

6 - Индикатор номера выбранной группы

Рис.1

Рис.2

Рис.3

Рис.4

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

CONDTROL HYDRO-Tec

Руководство по эксплуатации

ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ

ДРЕВЕСИНЫ И БЕТОНА

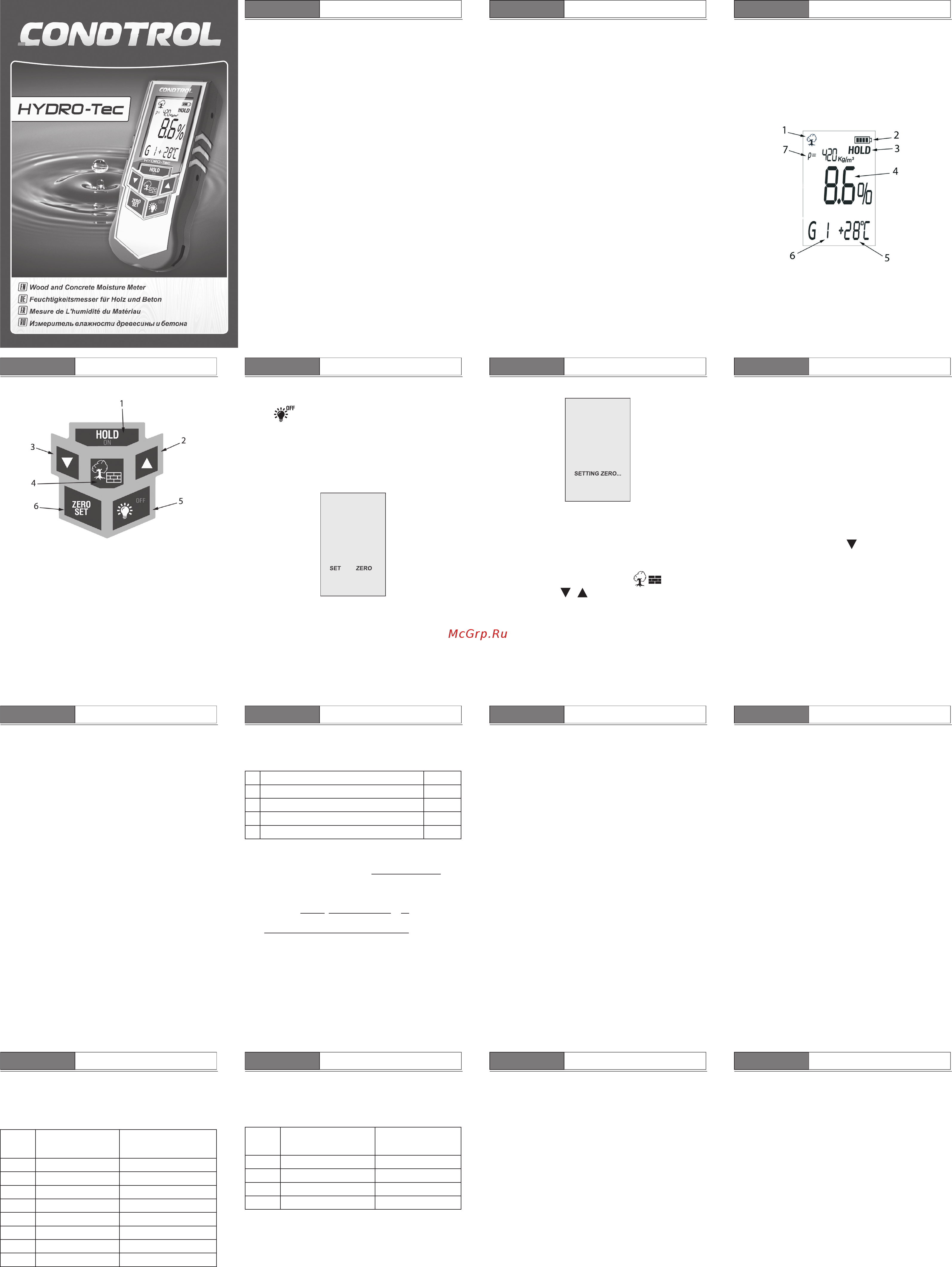

На лицевой панели прибора размещен цифровой дисплей

(см. рис.1), и клавиатура, состоящая из 6 кнопок (см. рис.2)

Под задней крышкой прибора находится встроенный датчик

влажности материалов.

Батареи питания размещены под крышкой батарейного отсе-

ка на задней стенке прибора.

3 Гарантийные обязательства

3.1 Предприятие-изготовитель гарантирует соответствие вы-

пускаемых приборов «HYDRO-Tec CONDTROL» заявленным

характеристикам. Гарантийный срок – 24 месяца с момента

продажи прибора.

3.2 Гарантия не распространяется на элементы питания и на

повреждение прибора вытекшим электролитом из них.

3.3 Предприятие-изготовитель обязуется в течение гарантий-

ного срока безвозмездно производить ремонт прибора, если

он выйдет из строя или его характеристики не будут удовлет-

ворять заявленным характеристикам.

3.4 Гарантийные обязательства теряют силу, если пользо-

ватель нарушал заводские пломбы или прибор подвергался

сильным механическим или атмосферным воздействиям.

ПРИЛОЖЕНИЕ 1

Таблица 2. Распределение видов стяжки, бетона по группам в

зависимости от плотности.

Номер

группы

Плотность, кг/м3 Материал

1 ниже 1800 Стяжка

2 1801-2000 Стяжка

3 2001-2200 Легкий бетон

4 2201-2400 Тяжелый бетон

1). Поскольку производство бетона варьируется от бренда к

бренду соответствующие данные (например, удельный вес и

т.д.) должны быть получены от изготовителя. На основе этой

информации может быть определен правильный номер груп-

пы.

ДЛЯ ЗАМЕТОК ДЛЯ ЗАМЕТОК

Condtrol HYDRO 3-14-006 Инструкция по эксплуатации онлайн

Содержание

Похожие устройства
