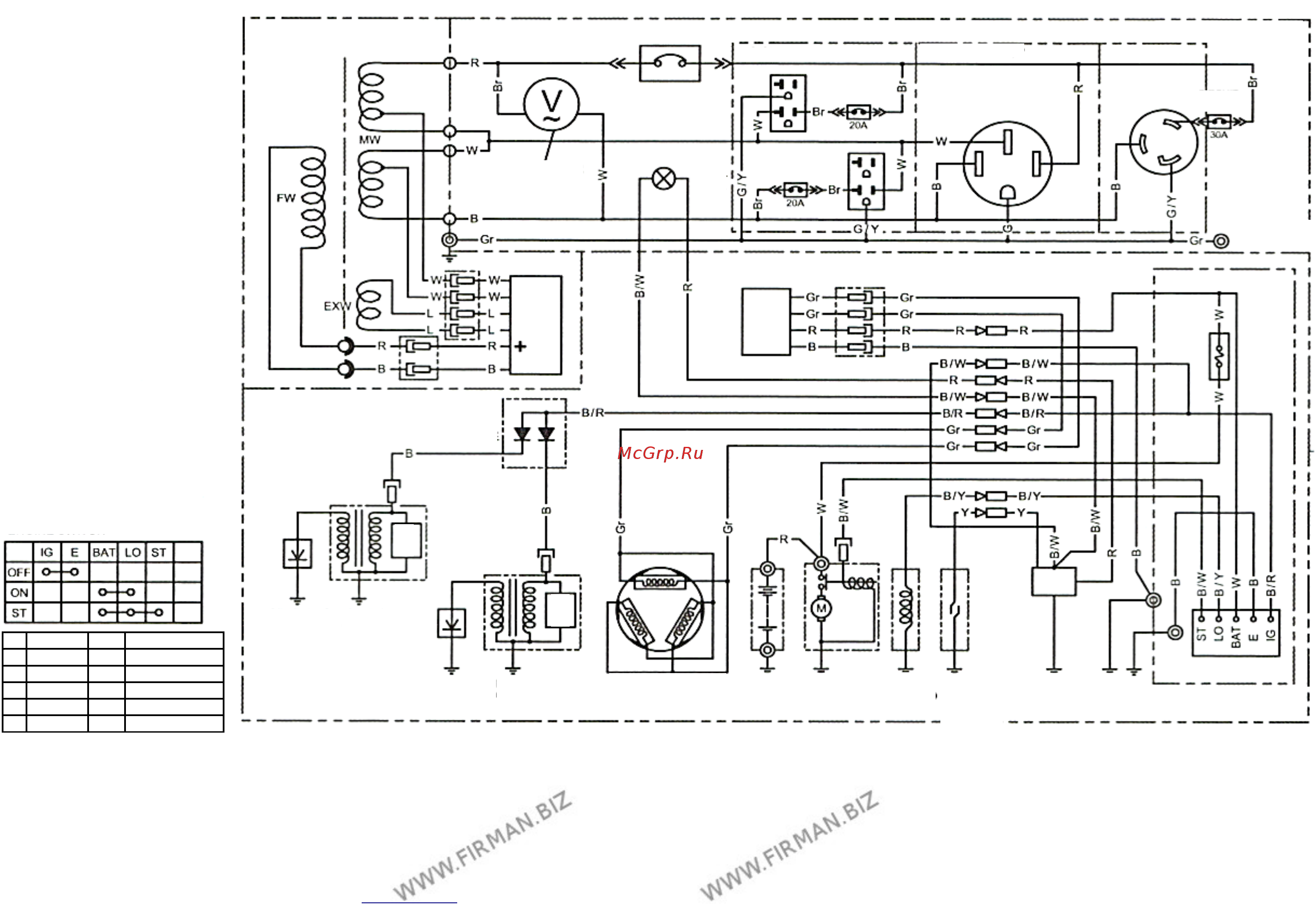

Firman FPG12010E+ATS [46/48] Блок управления
![Firman FPG12010E+ATS [46/48] Блок управления](/views2/1633954/page46/bg2e.png)
www.firman.biz 8-800-333-25-32
Страница 39
B
ЧЕРНЫЙ
Br
КОРИЧНЕВЫЙ
Y
ЖЕЛТЫЙ
B/W
ЧЕРНО-БЕЛЫЙ
L
СИНИЙ
W/G
БЕЛО-ЗЕЛЕНЫЙ
Gr
ЗЕЛЕНЫЙ
G/Y
ЗЕЛЕНО-ЖЕЛТЫЙ
R
КРАСНЫЙ
W/L
БЕЛО-СИНИЙ
W
БЕЛЫЙ
OR
ОРАНЖЕВЫЙ
БЛОК ГЕНЕРАТОРА
АВТОМАТИЧЕСКИЙ ПРЕРЫВАТЕЛЬ
ВЫХ. 120 В
ВЫХ. 120/240 В
ВЫХ. 240 В
АВТОМАТИЧ
. ПРЕРЫВАТ.
АВТОМАТИЧ
. ПРЕРЫВАТ.
ВОЛЬТМЕТР
АРН
ДИОД
ОСТАНОВКИ
ДВИГАТЕЛЯ
СВЕЧА
ЗАЖИГАНИЯ
КАТУШКА
ЗАЖИГАНИЯ R
СВЕЧА
ЗАЖИГАНИЯ
КАТУШКА
ЗАЖИГАНИЯ L
УЗЕЛ
УЗЕЛ
20А ОБМОТКА
ВОЗБУЖДЕНИЯ
БАТАРЕЯ
СТАРТЕР
СОЛЕНОИД
ОТСЕЧКИ
ТОПЛИВА
ПЕРЕКЛЮ
ЧАТЕЛЬ
УРОВНЯ
МАСЛА
БЛОК
СИГНАЛИЗАЦИИ
УРОВНЯ МАСЛА
БЛОК УПРАВЛЕНИЯ
БЛОК ДВИГАТЕЛЯ
АВТОМАТИЧ
. ПРЕРЫВАТ.
ВЫПРЯМИТЕЛЬ
РЕГУЛЯТОРА
ГЛАВНЫЙ
ПРЕДОХР
АНИТЕЛЬ
25А
БЛОК УПРАВЛЕНИЯ
КЛЕММА
ЗАЗЕМЛЕНИЯ
ПУСКАТЕЛЬ ДВИГАТЕЛЯ
FPG12010E (60Гц)
ЛАМПА
СИГНАЛИЗАЦИИ
УРОВНЯ МАСЛА
