2. Установить электродвигатель в вертикальном
положении с наклоном примерно 10 °.
3. С помощью отвертки демонтировать
резьбовую пробку заливочного отверстия.
4. С помощью заливочного шприца или
аналогичного инструмента залить в
электродвигатель жидкость.
5. Покачать электродвигатель из стороны в
сторону, чтобы дать возможность воздуху,
скопившемуся в нем, выйти в атмосферу.
6. Установить на место резьбовую пробку
заливочного отверстия и с усилием затянуть
ее.
7. Собрать насос с электродвигателем.
8. Вновь установить на место защитную планку
кабеля.
Теперь насос готов к монтажу.
4.2 Требования к монтажному
положению насоса
Насос может устанавливаться в вертикальном
или в горизонтальном положении. Однако насос
не должен располагаться так, чтобы его вал был
ниже горизонтальной плоскости, смотри рис. 2.

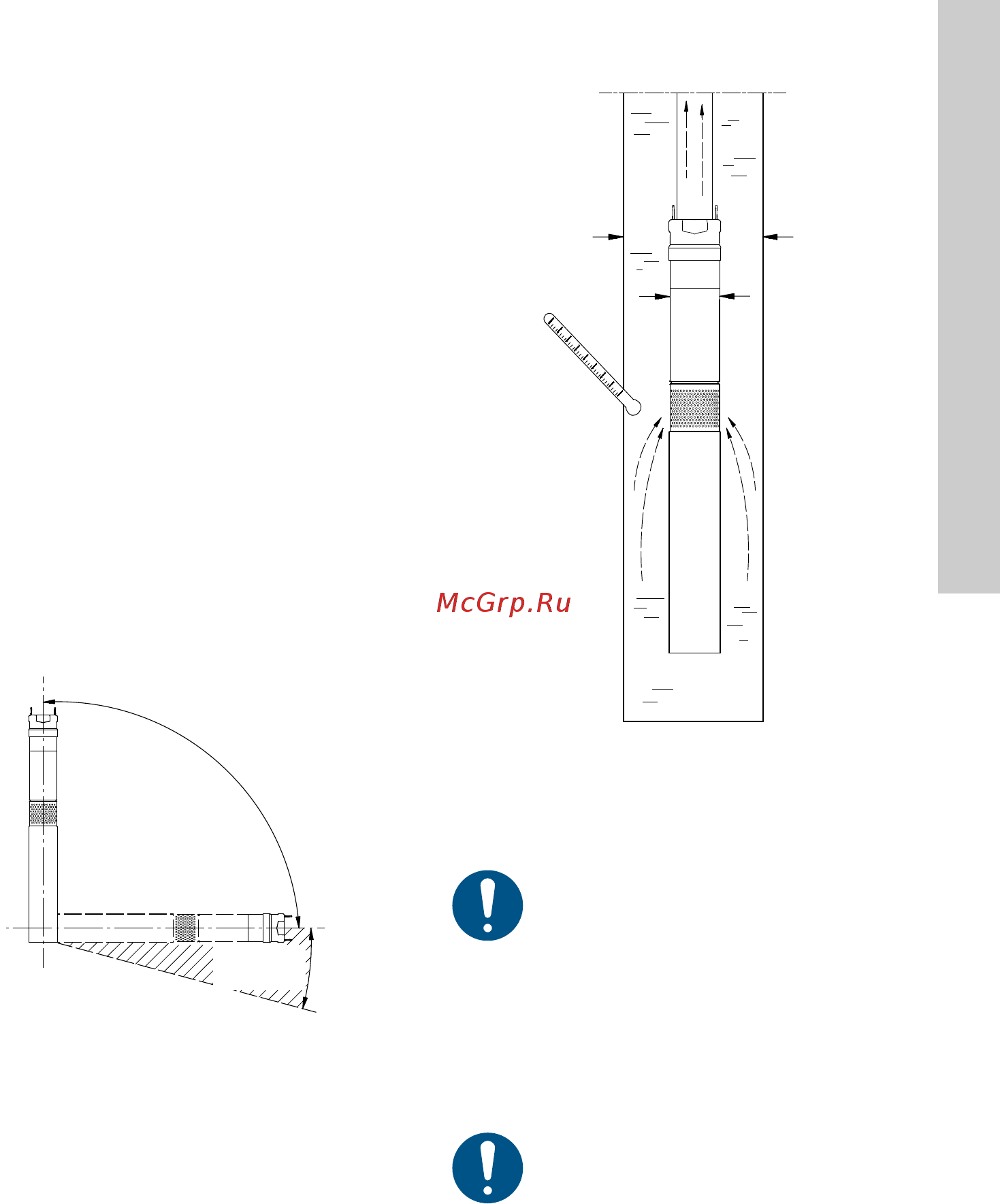

Рис. 2
Если насос устанавливается горизонтально,
например в резервуаре, рекомендуется
применять насос со всасывающей полостью,
расположенной в кожухе.
Глубину погружения насоса смотри в
разделе 6.8.2 Глубина погружения.
4.3 Температура рабочей жидкости или
охлаждающей жидкости
электродвигателя
На рис. 3 показан насос SQ/SQE, установленный в
скважине/ колодце.
На этом рисунке указаны:
• диаметр скважины/колодца
• диаметр насоса
• температура рабочей жидкости
• направление потока, обтекающего
электродвигатель на пути к всасывающему
сетчатому фильтру насоса.
Рис. 3
Чтобы гарантировать достаточное охлаждение
двигателя, важно следить за максимальной
температурой жидкости 35 °С при всех условиях.
Положение электродвигателя
при монтаже
должно быть всегда выше скважинного фильтра.
Если используется насос со всасывающей
полостью, расположенной в кожухе, то положение
насоса в скважине/колодце может быть
произвольным.
Если фактическая температура рабочей жидкости
превышает допустимое значение или условия
эксплуатации выходят за те пределы, которые
установлены техническими требованиями, может
произойти отключение насоса. Просьба связаться
с фирмой Grundfos.
TM01 1375 4397
Правильное
монтажное
положение
Неправильное
монтажное
положение
TM01 0518 1297
Минимальный диаметр скважины равен
76 мм (около 3").
Насос может работать не более
5 минут при закрытой напорной линии.
Если напорная линия закрыта, то
отсутствует охлаждающий поток и
возникает опасность перегрева
двигателя и насоса.
Температура
рабочей
жидкости
Диаметр
скважины/
колодцаr
Диаметр
насоса
