Русский (RU)
6
5. Подключение
электрооборудования
5.1 Общие сведения
Подключение электрооборудования должно
выполняться специалистом в соответствии с
предписаниями местного электроснабжающего
предприятия.
Данные о напряжении питания, максимальном
токе и cos φ (PF) должны браться из фирменной
таблички с техническими данными
электродвигателя.
Требуемый для скважинных электродвигателей
фирмы Grundfos диапазон отклонений напряжения
сети, замеренного на зажимах электродвигателя,
должен составлять - 10 %/+ 6 % от номинального
значения напряжения во время непрерывной
эксплуатации (включая колебания напряжения в
сети электропитания и потери в кабелях).
Такой тип реле защиты должен иметь
маркировку в виде следующего символа: .
Напряжение питания:
1 х 200-240 В - 10 %/+ 6 %, 50-60 Гц, РЕ
(защитное заземление).
Потребляемый ток может замеряться только с
помощью контрольно-измерительных приборов,
регистрирующих действующее или эффективное
значение тока. В случае применения
любых
других контрольно-измерительных приборов
замеренные значения будут отличаться от
фактических.
Ток утечки насосов SQ/SQE составляет 2,5 мА
при 230 В, 50 Гц, и может быть измерен
стандартным способом. Ток утечки
пропорционален напряжению питания.
Насосы типа SQE и SQE-NE могут подключаться к
блоку управления типа CU 300 или CU 301.
5.2 Встроенная защита
электродвигателя
Двигатель обладает встроенным тепловым реле,
и поэтому не нуждается в дополнительной
защите.
5.3 Подключение электродвигателя
Электродвигатель имеет встроенный пускатель,
и поэтому может подключаться непосредственно
к сети электропитания через выключатель.

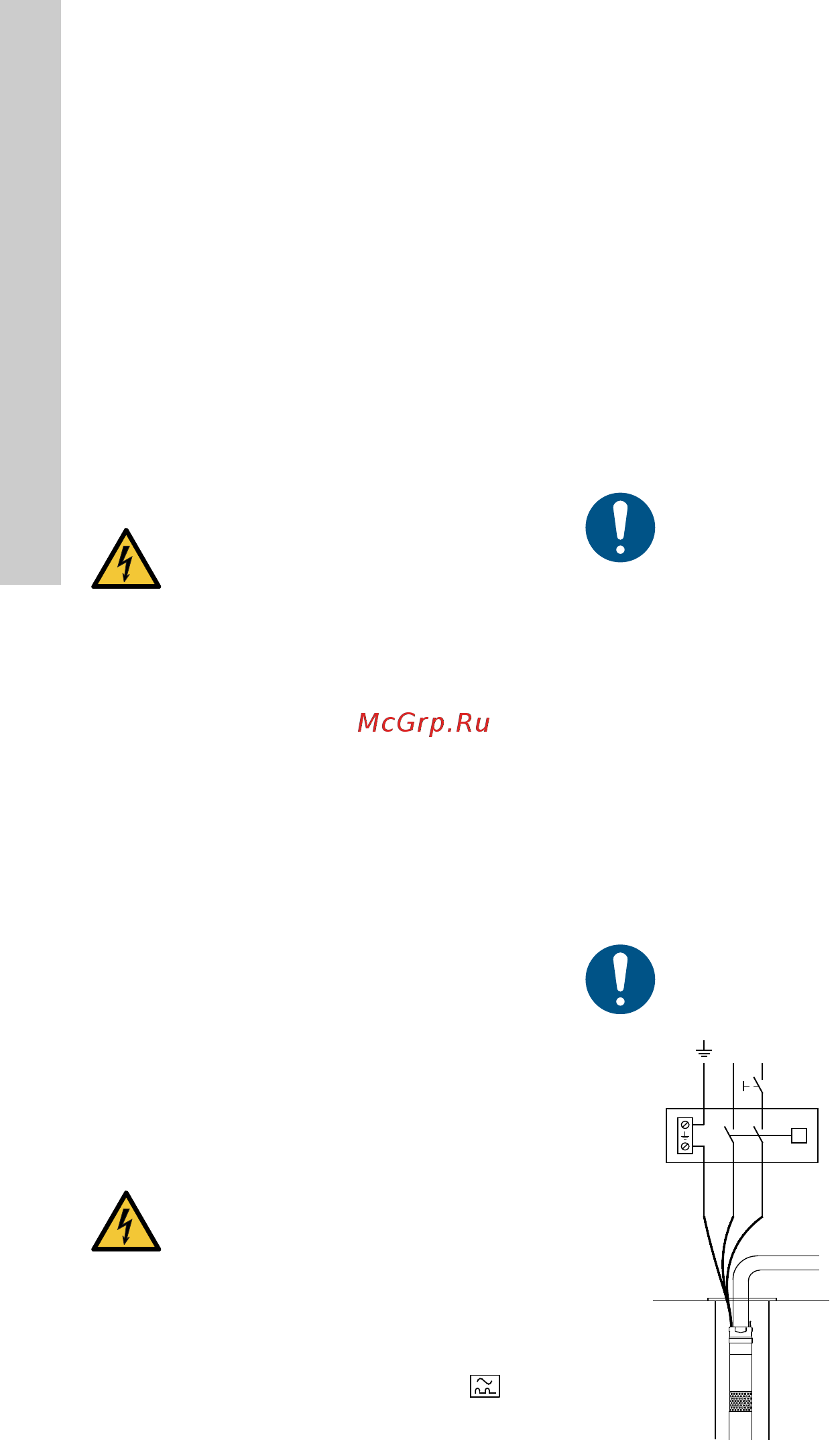

Пуск и остановка электродвигателя насоса
обычно выполняется с помощью реле давления,
смотри схему на рис. 4.
Рис. 4
ПРЕДУПРЕЖДЕНИЕ
Поражение электрическим током
Смерть или серьёзная травма
- Перед началом проведения работ на
насосе убедитесь в том, что
электропитание отключено и приняты
все меры, чтобы исключить его
случайное включение.
- Насос должен быть заземлен.
- Заказчик должен обеспечить
установку сетевого предохранителя и
внешнего сетевого выключателя в
линии электропитания насоса.
При отключении всех полюсов
воздушный
зазор между контактами
выключателя должен быть не менее
3 мм (для каждого полюса).
- Если кабель электродвигателя
поврежден, то в целях безопасности
его замена должна осуществляться
компанией Grundfos, авторизованной
сервисной мастерской Grundfos или
другими квалифицированными
специалистами.
ПРЕДУПРЕЖДЕНИЕ
Поражение электрическим током
Смерть или серьёзная травма
- Если насос подключен к электросети,
где в качестве дополнительной
защиты применяется реле защиты от
аварийного тока, то применяемый тип
реле должен срабатывать как при
возникновении аварийного
переменного тока, так и при
пульсации постоянного тока.
Ни в коем случае не подключать насос к
сети через конденсатор или другой
шкаф управления вместо
CU 300 или CU 301.
Ни в коем случае не подключать насос к
внешнему преобразователю частоты.
Реле давления должно быть подобрано
по макс. значению тока
соответствующего типа насоса.
TM01 1480 4697
NL
P
Реле давления
