![Zitrek DSMG-160Ф [11/16] Рисунок 2](/img/pdf.png)
Zitrek DSMG-160Ф [11/16] Рисунок 2
![Zitrek DSMG-160Ф [11/16] Рисунок 2](/views2/1636699/page11/bgb.png)
11

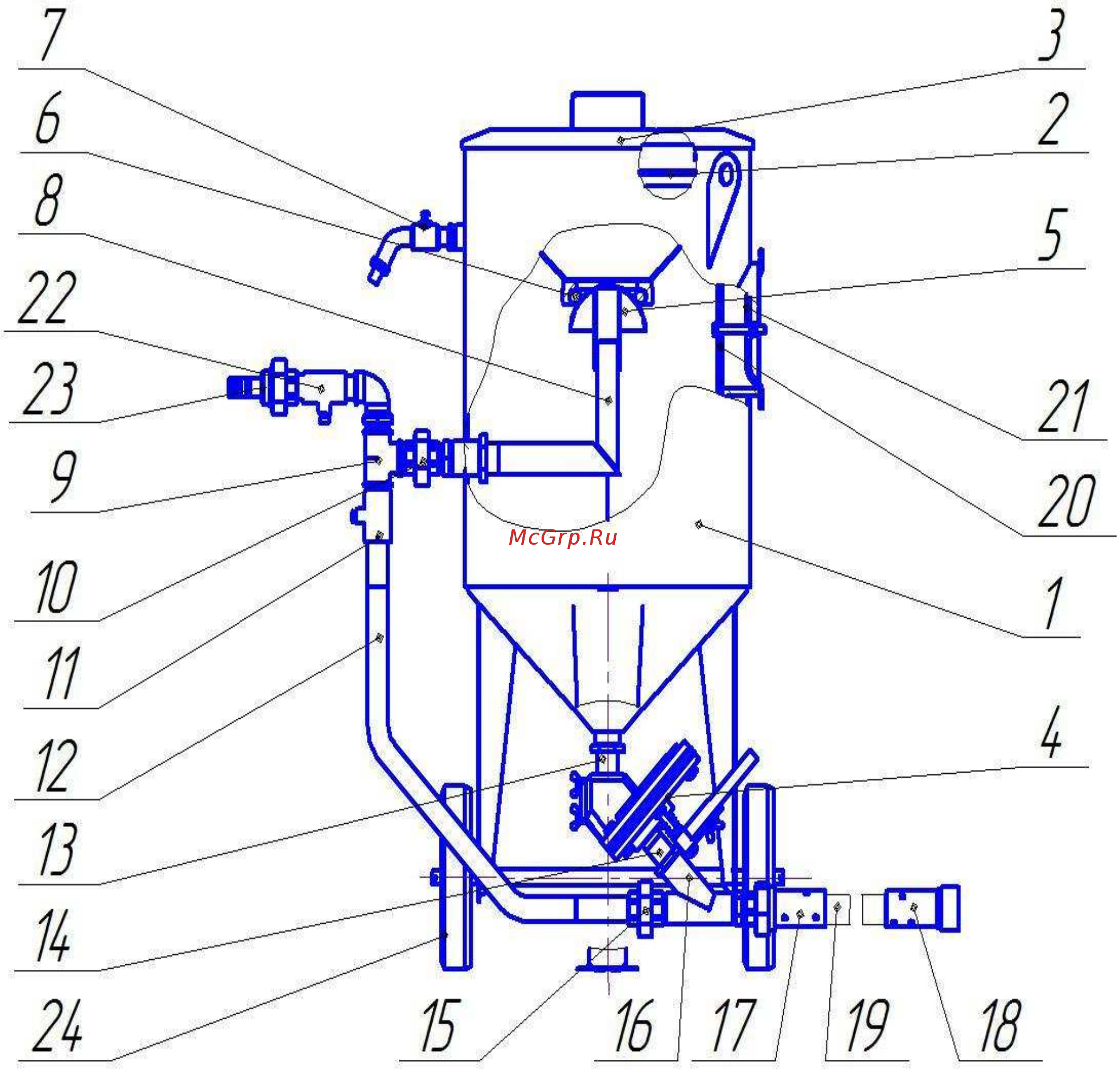

Рисунок 2
1. Напорная емкость 13. Входной патрубок затвора
2. Сито 14. Выходной патрубок затвора
3. Крышка
15. Американка (ду25,ду32)
4. Затвор
16. Смеситель(ду25,ду32)
5. Конус клапана
17. Шлангодержатель(ду25,ду32)
6. Кольцо конус клапана 18.Соплодержатель(ду25,ду32)
7. Кран сброса давления ду20
19.Рукав пескоструйный.
8. Внутренняя пневмосистема
20.Крышка люка .
9. Тройник (ду25,ду32) 21.Прижимная планка люка .
10. Американка (ду25,ду32)
22.Кран шаровый(ду25,ду32)
11. Кран шаровый (ду25,ду32) 23.Быстросъемное соединение типа ком-
лок(ду25,ду32)
12. Трубопровод (ду25,ду32)
24. Колесо опорное
.
