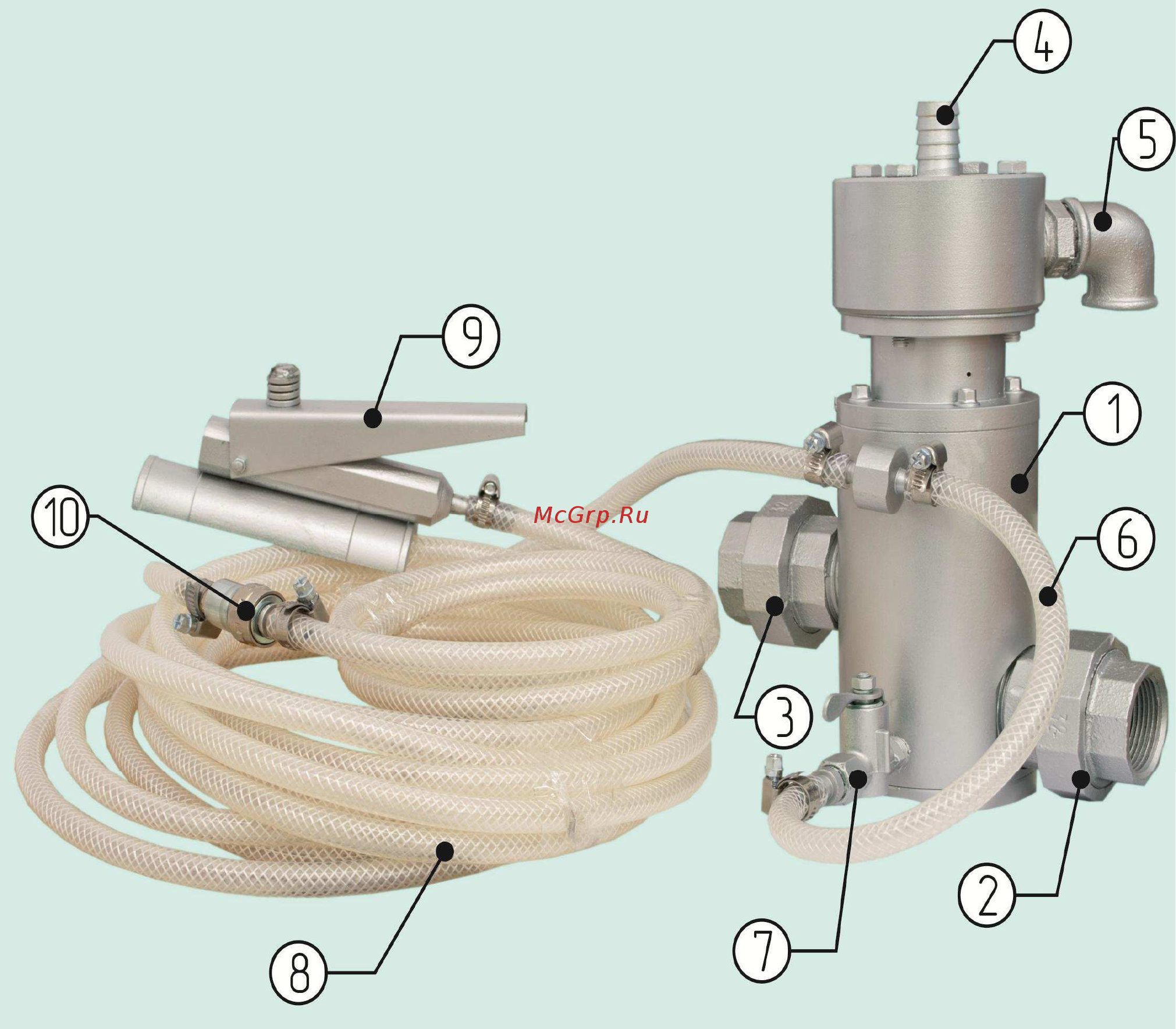

Рисунок3
1 – корпус клапана
2 – соединение разъемное (вход)
3 – соединение разъемное (выход)
4 – магистраль сброса давления
5 – угольник
6 – пневмомагистраль первичной и вторичной камеры
7 – вентиль регулировки включения клапана
8 – магистраль управления
9 – клавиша ДУ
10 – соединение разъемное
