KZ

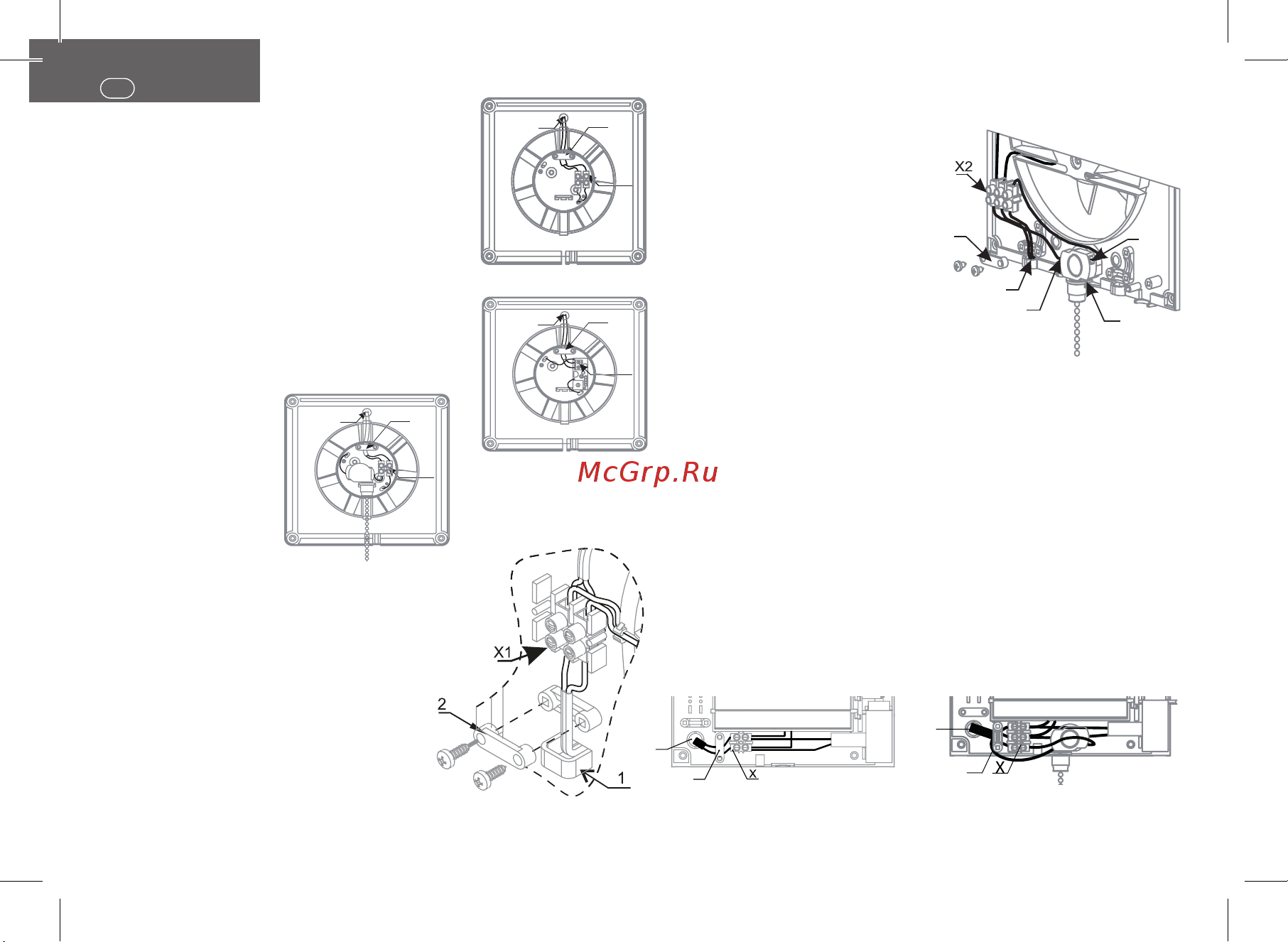

9ші сурет: ERA
11ші сурет: EURO
10ші сурет: ERA -02 опциясы
12 ші сурет:EURO -02 опциясы
8ші сурет:
E -02 опциясы
7ші сурет:
E MRe опциясы
6ші сурет: E/NEO
1
2
1
2
E/NEO (6шы-8ші суреттер)
• декоративтік беттік тақтасын шығарып алыңыз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымды желдеткіш тұрқысындағы саңылау (1) арқылы
мен кабелді өткізу үшін арналған жерінен өткізіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама
арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы
саңылаулармен біріктіріп, тақтаны, тұрқыға қарағанда,
сағат
• декоративтік тақтасының бекіткіштерін тұрқыдағы
саңылаулармен үйлестіріп алып бекітіңіз;
• панельвинт бұрамасымен бекітіңіз.
ERA (9шы сурет)
• декоративтік беттік тақтасын шығарып
алыңыз;
• желі сымын желдеткіш тұрқысындағы мен
кабелді өткізу үшін арналған саңылауынан
(1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымдарды Х клемма тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп
алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы
саңылаулармен үйлестіріп бұрамамен бекітіңіз;
ERA -02 опциясы (10шы сурет)
• желдеткіштердің декоративтік беттік
тақтасын шығарып алыңыз;
• S3 айырғышын желдеткіш тұрқысына
орнатыңыз;
• қада ұштарын (3) S3 айырғышын енгізіп,
сымдарды біріктіріп
• қосыңыз;
• желі сымын желдеткіш тұрқысындағы мен
кабелді өткізу үшін
• арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
• сымдарды Х2 клемма тақтасына енгізіп,
оларды бұрама арқылы
• қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы
• саңылаулармен үйлестіріп бұрамамен бекітіңіз;
EURO (11шы-12ші суреттер)
• декоративтік беттік тақтасын шығарып алыңыз;
• желі сымын желдеткіш тұрқысындағы мен кабелді өткізу үшін арналған саңылауынан (1) өткізіңіз;
• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;
• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;
• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;
• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп бұрамамен
бекітіңіз;
2
1
3
3
2
1
1 21 2
X
S3
1
3
3
2
