4. Установка балансировочного стенда
4.1 Вскрытие упаковки и проверка на комплектность
При распаковке оборудования проверьте его комплектность и отсутствие
поврежденных деталей. При обнаружении таких проблем не используйте
оборудование и как можно скорее свяжитесь с поставщиком (дистрибутором). В
стандартный комплект входит:
Вал с резьбой 1
Балансировочные клещи 1
Шестигранный гаечный ключ 1
Измерительный кронциркуль 1
Быстрозажимная гайка 1
Конусы 4
Контрольный грузик (100g) 1
Защитный кожух (по отдельному заказу) 1
4.2 Установка оборудования
4.2.1 Балансировочный стенд должен быть установлен на прочной бетонной или
аналогичной поверхности. Непрочная поверхность может быть причиной неточных
показателей в процессе балансировки;
4.2.2 Для комфортного использования вокруг стенда должно быть свободное
пространство не менее 50 см;
4.2.3 Балансировочный стенд крепится с помощью установочных анкерных болтов.
4.3 Установка защитного кожуха
Установка защитного кожуха на оборудование (опция). Штифт для крепления
защитного кожуха находится на задней части оборудования. Вставьте трубку
крепления защитного кожуха в штифт и зафиксируйте его с помощью болтов
М10х65.

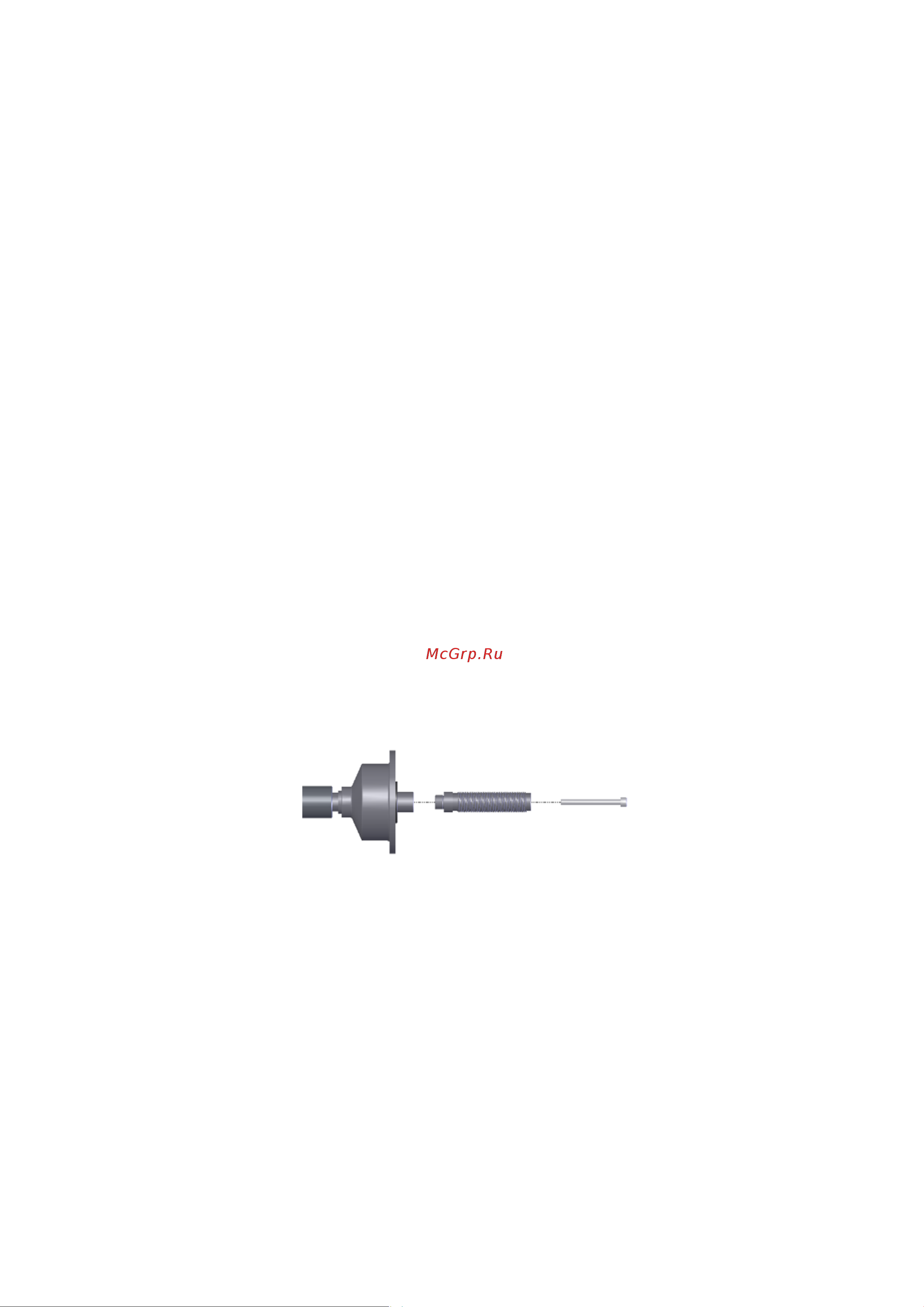

4.4 Установка резьбового вала на ведущий вал
Установите резьбовой вал на ведущий вал при помощи болта M10 × 150. Плотно
закрутите болт, как показано на рисунке 4-1.
Рисунок 4-1
(Обратите внимание: если вы установили колесо на резьбовой вал, который не
плотно прикручен к ведущему валу, то затягивая болт на резьбовом валу,
придерживайте колесо руками, чтобы исключить прокручивание ведущего вала
вместе с болтом.)
6
