V500-2015-01
Влажность: ≤85
3. Устройство балансировочного стенда
Два основных компонента балансировочного стенда: механическое оборудование и
электрические системы
3.1 Механическое оборудование
Аппарат состоит из опоры, амортизирующей подставки и ведущего вала, которые
крепятся на раме.
3.2 Электрическая схема
1. Микрокомпьютерная система управления состоит из высокоскоростного ЦПУ
и клавиатуры;
2. Автоматическая измерительная линейка;
3. Система управления скорости колеса и система позиционирования состоит из
привода и оптико-электронной сцепляющей муфты;
4. Схема питания двухфазного асинхронного двигателя и контрольная
электрическая схема;
5. Горизонтальный и вертикальный датчики давления;
6. Защитный кожух. Оборудование не начнет работать, пока не опущен
защитный кожух

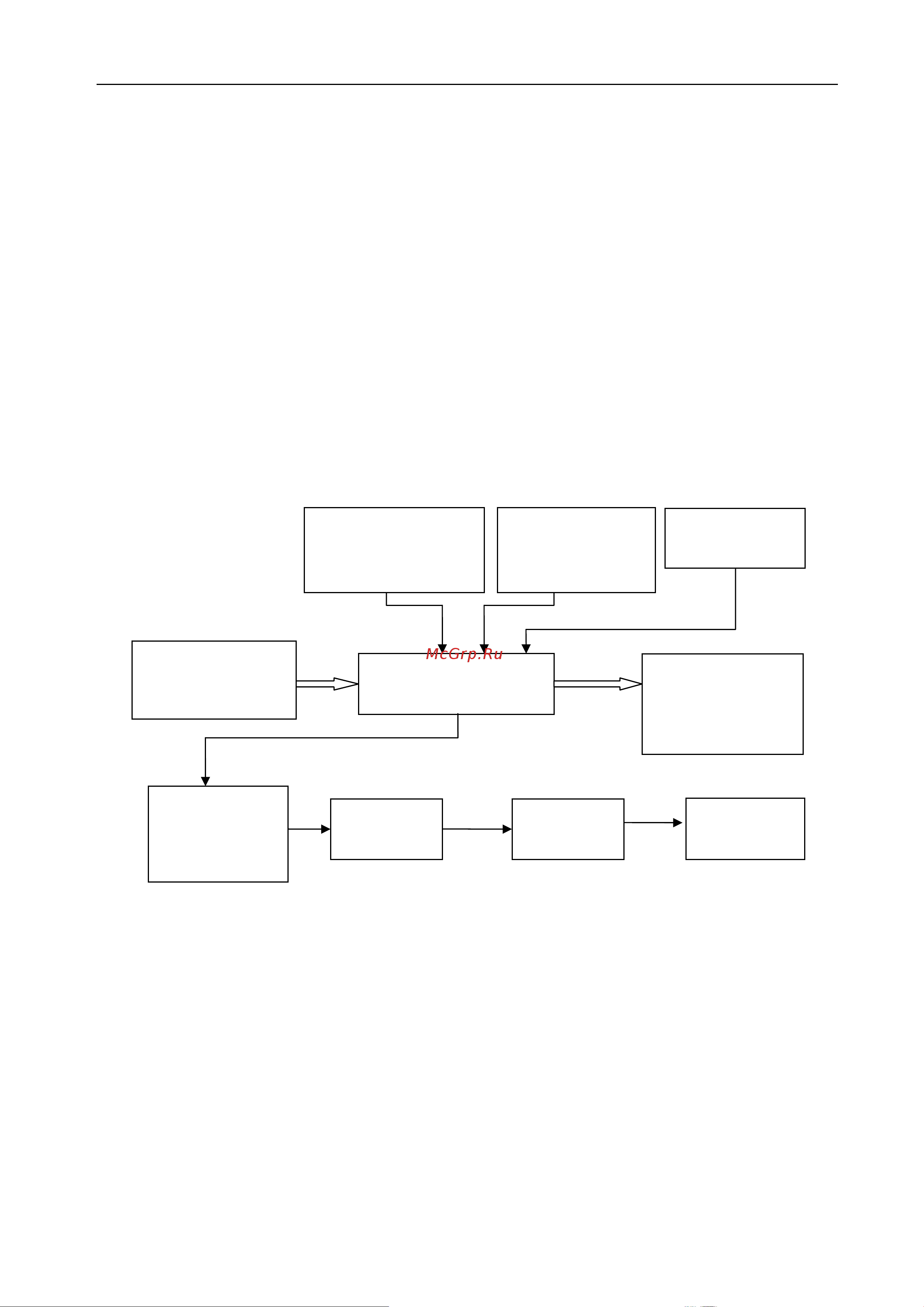

ЦПУ панель
управления со
светодиодной
индикацией
функциональные
клавиши
Защитный
кожух
Датчики
давления
Измерение
вращения и
позиционирования
Ведущий
вал
Ремень Мотор
Питание
мотора и
контрольной
ц
епи
Рисунок 3-1
5
