Shivaki SSH-P189BE [19/32] Наружный блок

Содержание

• Shivaki 1
• Благодарим вас 1
• Инструкция по эксплуатации кондиционера настенного типа 1
• Эта инструкция по эксплуатации содержит важную информацию и рекомендации которые мы хотели бы попросить вас выполнять для качественной и продолжительной работы кондиционера 1
• Содержат 2
• Меры предосторожности и рекомендации при установке 3
• Меры предосторожности и рекомендации пользователю 4
• Меры предосторожности и ограничения по использованию 5
• Внутренний блок 6
• Названия деталей 6
• Наименование 6
• Наружный блок 6
• Дисплей внутреннего блока 7
• Пульт дистанционного управления 9
• Пульт дистанционного управления 10
• Пульт дистанционного управления 12
• Режимы работы 13
• Режимы работы 14
• Режимы работы 15
• Экран внутреннего блока 15
• Dry с помощью этой функции понижается влажность воздуха и создаются более комфортные условия 16
• Dry функция автоматически изменяет циклы 16
• Mode режим до появления на экране символа 16
• В автоматическом режиме кондиционер самостоятельно выбирает скорость вращения вентилятора и режим работы охлаждение или обогревание 16
• В памяти кондиционера сохраняется скорость которая была установлена в предыдущих режимах работы 16
• Для установки режима вентилятора fan нажмите кнопку мопережим до появления на дисплее значка ф 16
• Для установки режима осушения нажмите кнопку 16
• Й qzb88b 16
• Охлаждения и вентилирования 16
• При нажатии кнопки fan скорость вращения вентилятора меняется в такой последовательности низкая средняя высокая автоматическая 16
• При работе в режиме вентилятора кондиционер просто вентилирует помещение 16
• Режим вентилятора fan e 16
• Режим осушения 16
• Режимы работы 16
• Эс литой 16
• Осушение 17
• Охлаждение 17
• Режим сна 17
• Режимы работы 17
• Экран внутреннего блока 17
• Автоматическая защита кондиционера 18
• Режим 18
• Блок 19
• Внутренний блок 19
• Втулка 19
• Минимальное бронированное пространство мм указано в рисунке 19
• Наружный блок 19
• Руководство по установке кондиционера выбор места установки 19
• Схема установки 19
• Установка кондиционера может осуществляется только специалистами покупатель должен удостовериться в наличии у компании по установке или специалиста соответствующей квалификации и опыта 19
• Ы слива воды 19
• Электрический кабель 19
• Руководство по установке кондиционера установка внутреннего блока 20
• Продлить завернутый провод 21
• Руководство по установке кондиционера установка внутреннего блока 21
• Формировать соединяющий провод 21
• Завернуть виниловной лентой 22
• Монтаж внутреннего блока 22
• Руководство по установке кондиционера монтаж внешнего блока 22
• Руководство по установке кондиционера установка внутреннего блока 22
• Руководство по установке кондиционера установка наружного блока 23
• Руководство по установке кондиционера последние шаги 24
• Руководство по установке кондиционера установка внутреннего блока 24
• 1 согласно наклейке с данными наружного блока закрутка вращающегося момента для защитных колпаков и соединения фланцев 25
• 30 36к 25
• Закрутка вращающегося 25
• Зо збк 25
• К 12к 15 18к 22 24к 25
• К 7к 9к 12к 15 18к 22 24к 25
• К 9к 12к 15 18к 22 24к 25
• Момента н х м 25
• Руководство по установке кондиционера информация для установщика 25
• Труба закрутка вращающегося 25
• Схема монтажа 26
• K 12k 18 22k 24k 27
• K 7k 9k 12k 15 18k 22 24k 28 30 36k 27
• Производительность модели btu час btu 27
• Производительность модели инверторного типа btu час 27
• Руководство по установке кондиционера информация для установщика 27
• Секционный отдел 27
• Силовой кабель 27
• Соединительный кабель 27
• Специфмкя14ия кабельных проводов 27
• Содержание и техническое обслуживание 28
• При возникновении ошибки дисплей внутреннего блока показывает следующие коды ошибок 29
• Сообщения об ошибках на дисплее 29
• Устранение неполадок 29
• Aodinan xhhdhsdao moonno 30
• По вопросам работы сервисных центров просьба обращаться по телефону 8 495 785 23 56 так же список сервисных центров можно посмотреть на сайтах www shivaki com и www shivaki climat com 31
• Список сервисных центров 31
• Сц ярсервие 31
• Www shivaki climat com 32
• Www shivaki com 32

Похожие устройства

• Shivaki SSH-P129BE Инструкция по эксплуатации
• Shivaki SSH-P099BE Инструкция по эксплуатации
• Shivaki SSH-P099DC Инструкция по эксплуатации
• Shivaki SSH-P079DC Инструкция по эксплуатации
• Shivaki SSH-L129BE Инструкция по эксплуатации
• Shivaki SSH-L099BE Инструкция по эксплуатации
• Shivaki SSH-L079BE Инструкция по эксплуатации
• Shivaki SSH-L099DC Инструкция по эксплуатации
• Ballu BSPI-24HN1/WT/EU Platinum Инструкция по эксплуатации
• Ballu BSLI-24HN1/EE/EU ECO Edge Инструкция по эксплуатации
• Ballu BSAGI-24HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Ballu BSAGI-18HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Ballu BSAGI-12HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Electrolux MONACO EACS/I-18 HM/N3_15Y Инструкция по эксплуатации
• Electrolux Art Style EACM-10 HR/N3 Инструкция по эксплуатации
• Shivaki SSH-PM124DC, внутренний блок Инструкция по эксплуатации
• Shivaki SSH-PM094DC, внутренний блок Инструкция по эксплуатации
• Dometic CoolFreeze CF-40АС Инструкция по эксплуатации
• Dometic CoolFreeze CFX 28 Инструкция по эксплуатации
• Mobicool FR34 Инструкция по эксплуатации

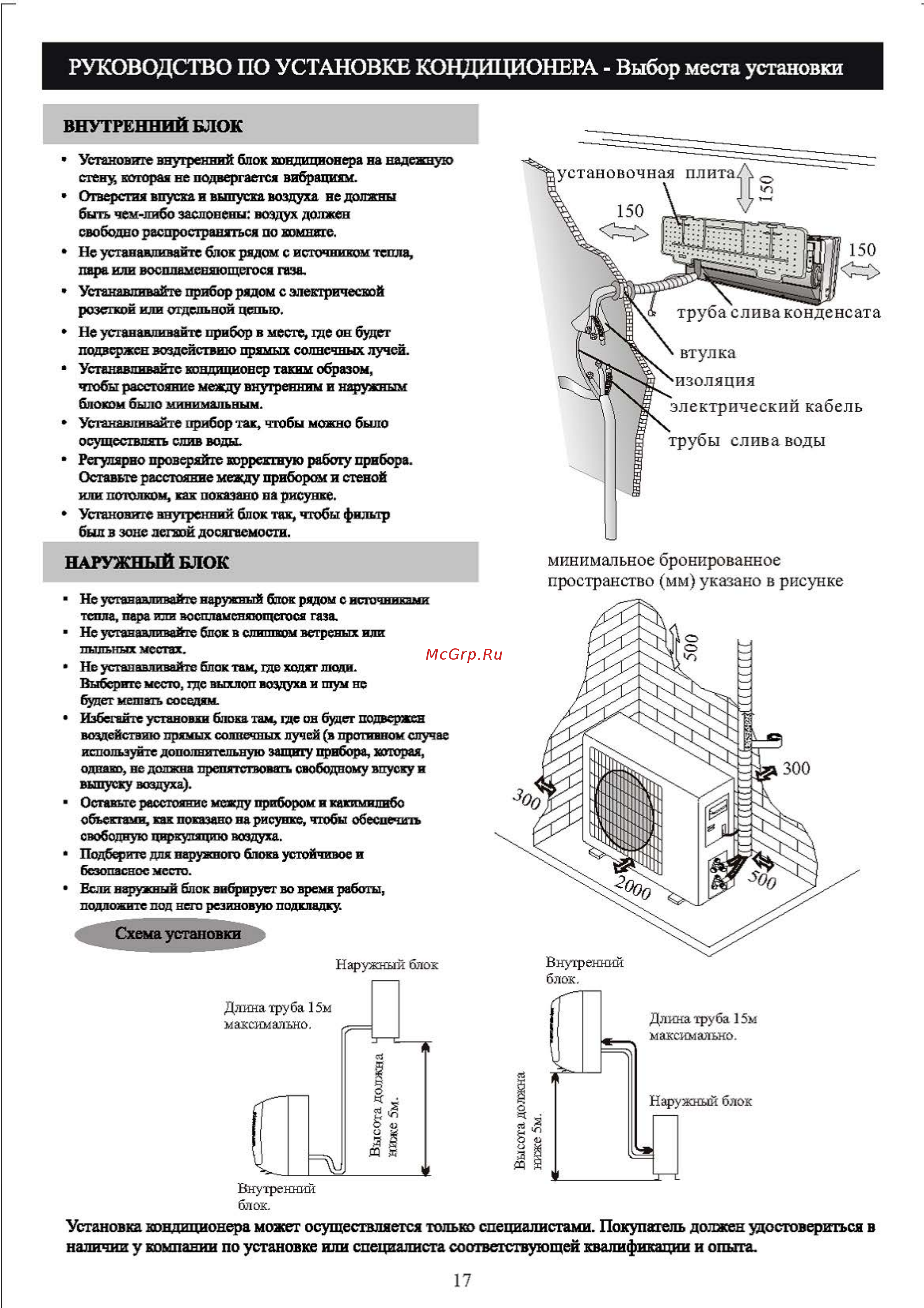

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Выбор места установки ВНУТРЕННИЙ БЛОК Установите внутренний блок кондиционера на надежную стену которая не подвергается вибрациям Отверстия впуска и выпуска воздуха не должны быть чем либо заслонены воздух должен свободно распространяться по комнате Не устанавливайте блок рядом с источником тепла пара или воспламеняющегося газа Устанавливайте прибор рядом с электрической розеткой или отдельной цепью Не устанавливайте прибор в месте где он будет подвержен воздействию прямых солнечных лучей Устанавливайте кондиционер таким образом чтобы расстояние между внутренним и наружным блоком было минимальным Устанавливайте прибор так чтобы можно было осуществлять слив воды Регулярно проверяйте корректную работу прибора Оставьте расстояние между прибором и стеной или потолком как показано на рисунке Установите внутренний блок так чтобы фильтр был з зоне легкой досягаемости ____________ втулка электрический кабель ы слива воды минимальное бронированное пространство мм указано в рисунке НАРУЖНЫЙ БЛОК Не устанавливайте наружный блок рядом с источниками тепла пара или воспламеняющегося газа Не устанавливайте блок в слишком ветреных или пыльных местах Не устанавливайте блок там где ходят люди Выберите место где выхлоп воздуха и шум не будет мешать соседям Избегайте установки блока там где он будет подвержен воздействию прямых солнечных лучей в противном случае используйте дополнительную защиту прибора изгорая однако не должна препятствовать свободному впуску и выпуску воздуха Оставьте расстояние между прибором и какимилибо объектами как показано на рисунке чтобы обеспечить свободную циркуляцию воздуха Подберите для наружного блока устойчивое и безопасное место Если наружный блок вибрирует во время работы подложите под него резиновую подкладку Схема установки Внутренний блок блок Установка кондиционера может осуществляется только специалистами Покупатель должен удостовериться в наличии у компании по установке или специалиста соответствующей квалификации и опыта 17
