Shivaki SSH-P189BE [21/32] Руководство по установке кондиционера установка внутреннего блока

Содержание

• Shivaki 1
• Благодарим вас 1
• Инструкция по эксплуатации кондиционера настенного типа 1
• Эта инструкция по эксплуатации содержит важную информацию и рекомендации которые мы хотели бы попросить вас выполнять для качественной и продолжительной работы кондиционера 1
• Содержат 2
• Меры предосторожности и рекомендации при установке 3
• Меры предосторожности и рекомендации пользователю 4
• Меры предосторожности и ограничения по использованию 5
• Внутренний блок 6
• Названия деталей 6
• Наименование 6
• Наружный блок 6
• Дисплей внутреннего блока 7
• Пульт дистанционного управления 9
• Пульт дистанционного управления 10
• Пульт дистанционного управления 12
• Режимы работы 13
• Режимы работы 14
• Режимы работы 15
• Экран внутреннего блока 15
• Dry с помощью этой функции понижается влажность воздуха и создаются более комфортные условия 16
• Dry функция автоматически изменяет циклы 16
• Mode режим до появления на экране символа 16
• В автоматическом режиме кондиционер самостоятельно выбирает скорость вращения вентилятора и режим работы охлаждение или обогревание 16
• В памяти кондиционера сохраняется скорость которая была установлена в предыдущих режимах работы 16
• Для установки режима вентилятора fan нажмите кнопку мопережим до появления на дисплее значка ф 16
• Для установки режима осушения нажмите кнопку 16
• Й qzb88b 16
• Охлаждения и вентилирования 16
• При нажатии кнопки fan скорость вращения вентилятора меняется в такой последовательности низкая средняя высокая автоматическая 16
• При работе в режиме вентилятора кондиционер просто вентилирует помещение 16
• Режим вентилятора fan e 16
• Режим осушения 16
• Режимы работы 16
• Эс литой 16
• Осушение 17
• Охлаждение 17
• Режим сна 17
• Режимы работы 17
• Экран внутреннего блока 17
• Автоматическая защита кондиционера 18
• Режим 18
• Блок 19
• Внутренний блок 19
• Втулка 19
• Минимальное бронированное пространство мм указано в рисунке 19
• Наружный блок 19
• Руководство по установке кондиционера выбор места установки 19
• Схема установки 19
• Установка кондиционера может осуществляется только специалистами покупатель должен удостовериться в наличии у компании по установке или специалиста соответствующей квалификации и опыта 19
• Ы слива воды 19
• Электрический кабель 19
• Руководство по установке кондиционера установка внутреннего блока 20
• Продлить завернутый провод 21
• Руководство по установке кондиционера установка внутреннего блока 21
• Формировать соединяющий провод 21
• Завернуть виниловной лентой 22
• Монтаж внутреннего блока 22
• Руководство по установке кондиционера монтаж внешнего блока 22
• Руководство по установке кондиционера установка внутреннего блока 22
• Руководство по установке кондиционера установка наружного блока 23
• Руководство по установке кондиционера последние шаги 24
• Руководство по установке кондиционера установка внутреннего блока 24
• 1 согласно наклейке с данными наружного блока закрутка вращающегося момента для защитных колпаков и соединения фланцев 25
• 30 36к 25
• Закрутка вращающегося 25
• Зо збк 25
• К 12к 15 18к 22 24к 25
• К 7к 9к 12к 15 18к 22 24к 25
• К 9к 12к 15 18к 22 24к 25
• Момента н х м 25
• Руководство по установке кондиционера информация для установщика 25
• Труба закрутка вращающегося 25
• Схема монтажа 26
• K 12k 18 22k 24k 27
• K 7k 9k 12k 15 18k 22 24k 28 30 36k 27
• Производительность модели btu час btu 27
• Производительность модели инверторного типа btu час 27
• Руководство по установке кондиционера информация для установщика 27
• Секционный отдел 27
• Силовой кабель 27
• Соединительный кабель 27
• Специфмкя14ия кабельных проводов 27
• Содержание и техническое обслуживание 28
• При возникновении ошибки дисплей внутреннего блока показывает следующие коды ошибок 29
• Сообщения об ошибках на дисплее 29
• Устранение неполадок 29
• Aodinan xhhdhsdao moonno 30
• По вопросам работы сервисных центров просьба обращаться по телефону 8 495 785 23 56 так же список сервисных центров можно посмотреть на сайтах www shivaki com и www shivaki climat com 31
• Список сервисных центров 31
• Сц ярсервие 31
• Www shivaki climat com 32
• Www shivaki com 32

Похожие устройства

• Shivaki SSH-P129BE Инструкция по эксплуатации
• Shivaki SSH-P099BE Инструкция по эксплуатации
• Shivaki SSH-P099DC Инструкция по эксплуатации
• Shivaki SSH-P079DC Инструкция по эксплуатации
• Shivaki SSH-L129BE Инструкция по эксплуатации
• Shivaki SSH-L099BE Инструкция по эксплуатации
• Shivaki SSH-L079BE Инструкция по эксплуатации
• Shivaki SSH-L099DC Инструкция по эксплуатации
• Ballu BSPI-24HN1/WT/EU Platinum Инструкция по эксплуатации
• Ballu BSLI-24HN1/EE/EU ECO Edge Инструкция по эксплуатации
• Ballu BSAGI-24HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Ballu BSAGI-18HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Ballu BSAGI-12HN1_17Y iGreen Pro Inverter Инструкция по эксплуатации
• Electrolux MONACO EACS/I-18 HM/N3_15Y Инструкция по эксплуатации
• Electrolux Art Style EACM-10 HR/N3 Инструкция по эксплуатации
• Shivaki SSH-PM124DC, внутренний блок Инструкция по эксплуатации
• Shivaki SSH-PM094DC, внутренний блок Инструкция по эксплуатации
• Dometic CoolFreeze CF-40АС Инструкция по эксплуатации
• Dometic CoolFreeze CFX 28 Инструкция по эксплуатации
• Mobicool FR34 Инструкция по эксплуатации

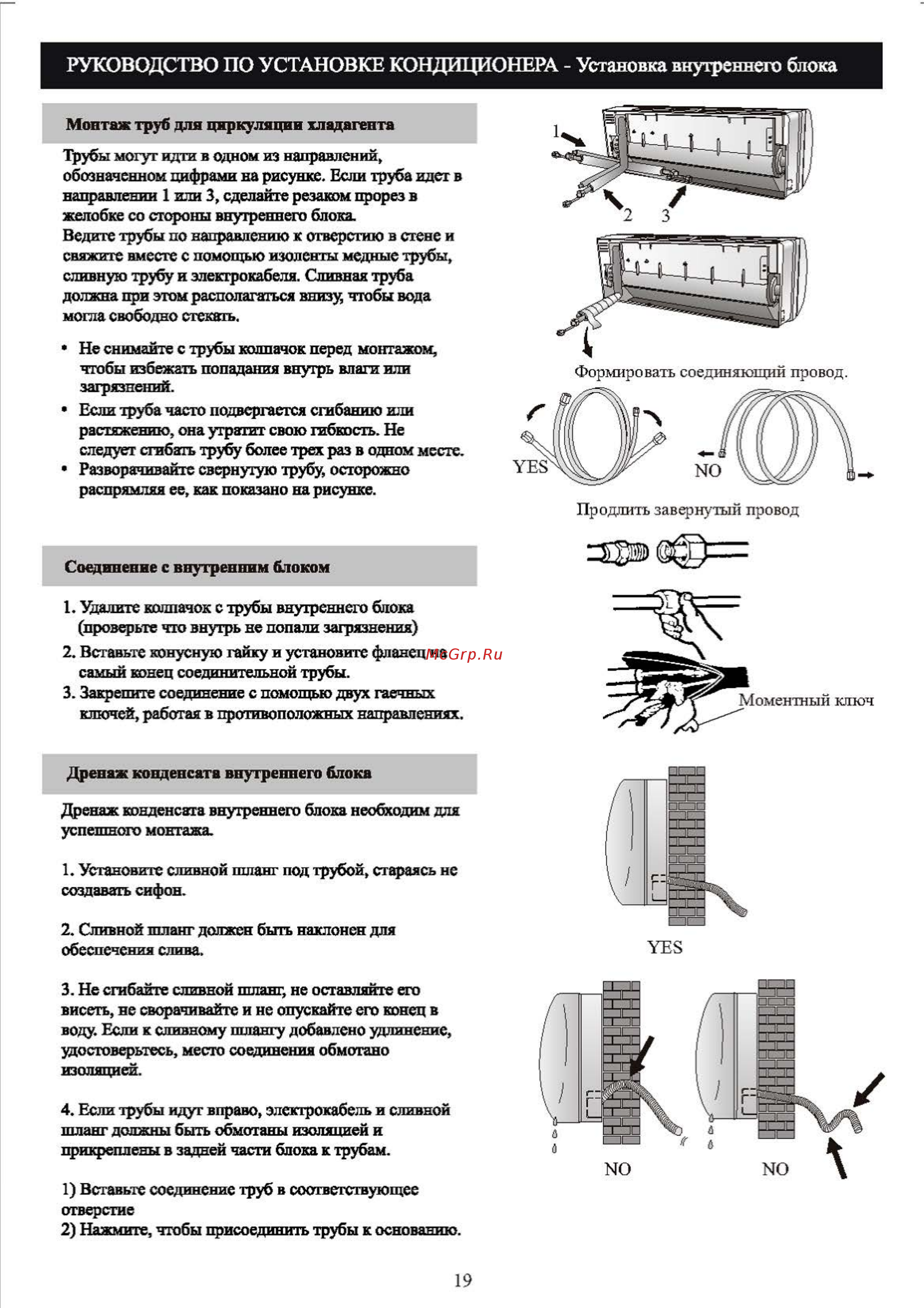

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Установка внутреннего блока Монтаж труб для циркуляции хладагента Трубы могут идти в одном из направлений обозначенном цифрами на рисунке Если труба идет в направлении 1 или 3 сделайте резаком прорез в желобке со стороны внутреннего блока Ведите трубы по направлению к отверстию в стене и свяжите вместе с помощью изоленты медные трубы сливную трубу и электрокабеля Сливная труба должна при этом располагаться внизу чтобы вода могла свободно стекать Не снимайте с трубы колпачок перед монтажом чтобы избежать попадания внутрь влаги или загрязнений Формировать соединяющий провод Если труба часто подвергается сгибанию или растяжению она угратит свою гибкость Не следует сгибать трубу более трех раз в одном месте Разворачивайте свернутую трубу осторожно распрямляя ее как показано на рисунке Продлить завернутый провод Соединение с внутренним блоком 1 Удалите колпачок с трубы внутреннего блока проверьте что внутрь не попали загрязнения 2 Вставьте конусную гайку и установите фланец на самый конец соединительной трубы 3 Закрепите соединение с помощью двух гаечных ключей работая в противоположных направлениях Дренаж конденсата внутреннего блока Дренаж конденсата внутреннего блока необходим для успешного монтажа 1 Установите сливной шланг под трубой стараясь не создавать сифон 2 Сливной шланг должен быть наклонен для обеспечения слива 3 Не сгибайте сливной шланг не оставляйте его висеть не сворачивайте и не опускайте его конец в воду Если к сливному шлангу добавлено удлинение удостоверьтесь место соединения обмотано изоляцией 4 Если трубы идут вправо электрокабель и сливной шланг должны быть обмотаны изоляцией и прикреплены в задней части блока к трубам 1 Вставьте соединение труб в соответствующее отверстие 2 Нажмите чтобы присоединить трубы к основанию 19
